【項目簡介】
本OTS項目是對廣東省韶關粵江發電有限公司2×660MW超超臨界壓力燃煤發電機組全過程、全范圍的1：1仿真，以參考機組集控室內(含輔助系統)所有的監視、操作、控制為主，同時包括集控室外的啟停和故障處理中必要的就地操作，用于運行人員的培訓和技能考核。
該系統采用國際領先的虛擬DCS技術，系統使用真正的DCS軟件和虛擬主控軟件(VDPU)，從而使仿真系統與DCS有機結合。軟件的操作界面、操作風格、操作流程以及邏輯功能都與現場百分之百一致，和利時仿真系統使操作員能夠身臨其境掌握操作流程，已達到最佳的培訓效果。
【仿真對象】
鍋爐型號為DG2012/26.15-Ⅱ2，型式為∏型布置、單爐膛、一次中間再熱、尾部雙煙道結構、前后墻對沖燃燒方式、旋流燃燒器、平衡通風、固態排渣、全鋼構架、全懸吊結構露天布置、采用內置式啟動分離系統、三分倉回轉式空氣預熱器、采用正壓冷一次風機直吹式制粉系統、超超臨界參數變壓直流本生型鍋爐。
汽輪機型號為N660-25/600/600-I，型式為超超臨界壓力、一次中間再熱、單軸、三缸四排汽、雙背壓、凝汽式、八級回?zé)岢槠?/FONT>
發電機是型號為QFSN-660-2-22B、自并勵靜止可控硅整流勵磁系統的三相交流隱極式同步汽輪發電機，其出口電壓為22kV。發電機冷卻方式為水-氫-氫，采用密閉循環通風冷卻，機座內部的氫氣由裝于轉子兩端的軸流式風扇驅動。
機組脫硫裝置采用石灰石-石膏濕法煙氣脫硫工藝。一爐一塔處理從鍋爐排出的100% BMCR的煙氣量，脫硫效率≥96%，脫硫裝置可利用率≥98%，F(xiàn)GD出口凈煙氣的SO2排放濃度為100mg/Nm3。
【仿真范圍】
仿真范圍包括#1機鍋爐、汽機、電氣、脫硫、脫硝、除塵系統，以及硬手操、多媒體(水位、火焰、聲光報警)。
【系統功能】
該系統功能描述：
1)運行人員培訓功能：可用于電廠運行人員的對電廠正常工況、事故工況的操作運行培訓及考試，從而提高運行人員的運行操作能力與事故應變能力。
2)熱工人員培訓功能：可用于電廠運行行為的研究與優化，通過仿真系統上的虛擬實驗，研究機組運行規律，摸索最佳運行方法，達到最佳的經濟效果。
3)硬手操和多媒體功能：可用于電廠運行人員的對機組運行更好的監視，進行更迅速、有效的操作。
4)分組功能：系統可進行分組練習，也可聯合協同操作，模式靈活性強。
【技術特點】
1、采用先進的機理模型仿真平臺(HOLLiAS SimuPlant-Power)，依托以能量、質量、動量守恒原理為核心建立的流網算法，配合模塊化、圖形化的建模技術，極大的提高了軟件開發效率;仿真平臺經過多年的沉淀積累和多個項目的嚴格檢驗，仿真精度已達到或超出國家標準，充分保證了工廠的培訓效果。其具有以下顯著特點：
? 采用了高性能的實時數據庫和多任務并行調度技術，仿真精度可精確到毫秒級，并提供了各種數據通訊接口。
? 具有先進的面向?qū)ο蟮膱D形化建模功能，可以快速構建與實際系統高度相似的組態畫面，并自動生成包括流體網絡和電氣潮流計算的仿真模型程序。
? 擁有完備的鍋爐、汽機、電氣和控制系統模塊庫，以及流體網絡和電氣潮流計算的實時算法庫，配合圖形化建模功能，可方便地進行電廠系統的建模與仿真。
2、虛擬DPU技術
1)采用虛擬DPU技術代替DCS硬件，實現OTS系統架構、控制圖形組態、邏輯組態完全與實際中控室內DCS系統高度一致，具有仿真精度高、仿真逼真度高的特點。
2)由于仿真機采用與工業現場DCS系統(HOLLiAS-MACS)一致的DCS軟件，因此可實現了仿真機邏輯程序、顯示畫面與實際應用間互相的導入導出;用戶在仿真機上就已完成了控制方案與組態的驗證和優化。
3、教師站軟件
教師站負責管理和監控學員的學習情況，為其設置各種故障點，對學員進行考評等。教師站能夠方便的回溯到任何一個模擬環節上，以供學員對某個學習點進行反復操作，熟練掌握操作程序和方法。
4、多媒體仿真
通過工業電視實現實際水位、火焰的模擬，以供學員對正常運行、事故情況進行更好、更直觀的判斷，從而進行相應的操作處理。
以下是該項目截圖展示：

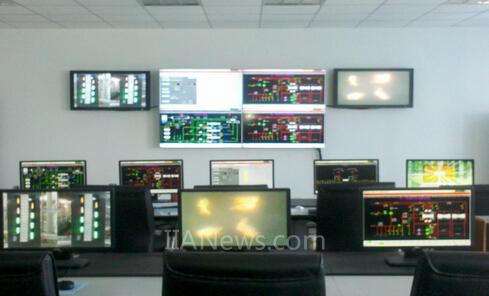

圖1 仿真機室內布置圖

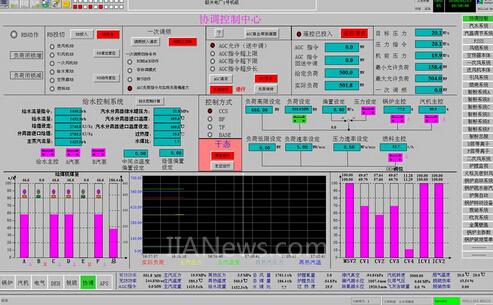

圖2 機組協調控制畫面

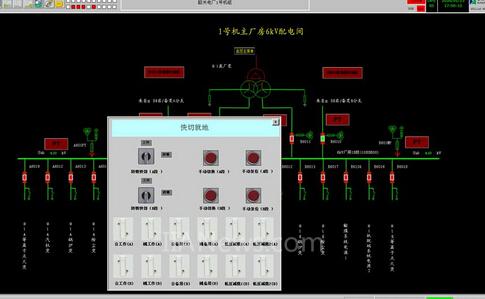

圖3 電氣就地操作畫面

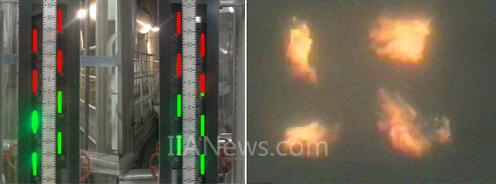

圖4 多媒體仿真
（轉載）
