總部位于美國加利福尼亞州佩塔盧馬的 KVAL 公司憑借其高品質門窗制造機械而聞名遐邇。為了向客戶提供最具競爭力的解決方案，KVAL 公司很早前就開始使用最先進的自動化技術;自 2010 年起就一直使用倍?；?PC 的控制技術。在所有功能中，公司最看重的是軟件模塊的高度可重用性和各種可用的現場總線和協議標準。
KVAL 公司通過種類繁多的機床滿足了門窗制造行業的各種客戶需求。“無論客戶是要制造室內門還是室外門，我們都可以為他們量身定制我們的機床，以便與他們的具體要求精確匹配?！盞VAL 公司軟件開發工程師 David Schneider 說道。
通用型硬件和軟件平臺適用于所有機床類型
對一個將 PLC、運動控制和 HMI 集成在同一個控制平臺上以及讓機床靈活適應客戶具體應用的要求的控制平臺的搜尋讓 KVAL 公司決定實施倍?；?PC 的控制技術?！拔覀兊哪繕?biāo)是簡化機床控制架構，提高系統通訊速度?；?PC 的控制技術正是我們所需要的：作為一個通用的硬件和軟件平臺，它讓我們能夠使用相同的控制系統對我們所有的機床進行自動化改造，從最小型到最大型以及最復雜的機床。”David Schneider 總結說道。
從軟件開發工程師的角度來看，將 TwinCAT 用作一個統一的編程和 Runtime 環境以及編程語言選擇方面的高度靈活性都是一個巨大的優勢。David Schneider 接著說道：“TwinCAT 的軟件代碼具有高度可重用性。一旦編程完成后，模塊就可以在任何一款適用的機床上重新使用。這表示我們能夠創建一個功能塊庫，并實質上“置入”新項目中進料系統、鉸鏈鏤銑機或門鎖鏤銑機的具體代碼。這樣，我們就能夠節省大量工程時間?！?/FONT>
“此外，PC 控制技術的主要優點是現場總線和通訊標準方面的開放性?！盌avid Schneider 強調說道?！拔覀儗?shí)施的很多都是由一系列機床和各種設備構成的項目。各臺機床之間的高效通訊是最重要的，無論每臺機床的固有信號類型是什么樣的。EtherCAT 是一種具有靈活拓?fù)浣Y(jié)構的高速現場總線系統，為我們提供了多種通過網關和耦合器連接我們機床和其它協議的選項。TwinCAT 中的軟件工具提高了靈活性，并抽象設計網絡/協議層中的應用程序。”
針對小批量生產的靈活解決方案

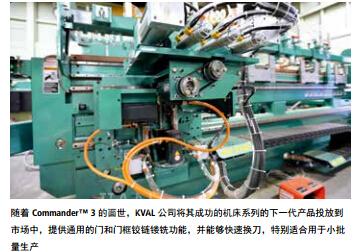

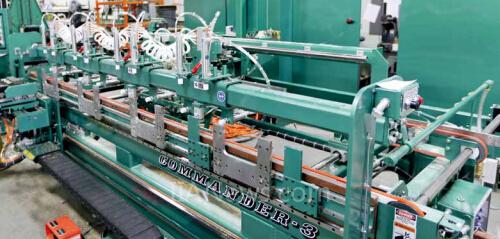

通過 Commander? 3，KVAL 公司將其成功的機床系列的下一代產品投放到市場中。由于配備了基于 PC 的控制技術，該款 CNC 機床可以提供通用的門和門框鉸鏈鏤銑功能。將幾何數據保存在用于不同鉸鏈的軟件中以及當生產批次改變時能夠快速換刀使得 Commander? 3 特別適合用于小批量生產?！巴ㄟ^基于 PC 的控制平臺，我們可以鏤銑任何鉸鏈半徑、鉸鏈厚度、方角鑿、預鉆孔、斜切式門邊及其它零部件，周期時間只比用于更多受限的例程的周期時間長一點點。在性能、品質及節省時間方面的最大贏家是我們的客戶?！盌avid Schneider 如此說道。
可擴展的控制平臺：高性價比

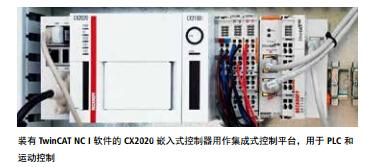

“倍?？刂平鉀Q方案的可擴展性讓我們能夠在 Commander? 3 中為需要實現自動化的小型車間量身定制一臺機床，這些車間無法滿足大型機械的預算?！盌avid Schneider 強調說道。一臺裝有用于運動控制和 CNC 的 TwinCAT NC I 軟件的倍福 CX2020 嵌入式控制器用作集成式控制平臺，用于 PLC 和運動控制?！按送猓琖indows 操作系統讓我們能夠使用標準工具和程序進行遠程診斷和故障排除?！盌avid Schneider 解釋說道。
通過使用高性能的 AX5000 系列伺服驅動器，KVAL 只需要一根標準的以太網電纜來連接 EtherCAT 現場總線。David Schneider 認為 EtherCAT 驅動器的寬電壓范圍也是一大優點：“因?yàn)槲覀冑u的都是針對 230 和 480 V AC 電壓的機床，先前，我們的物料清單中還必須包括體積龐大、價格昂貴的變壓器，或?yàn)槊恳粋€(gè)特定的尺寸常備兩個不同功率水平的驅動器。而有了倍福的 AX5000，我們只需要常備一種驅動器即可，大大簡化了我們的設計和零部件管理，為客戶間接節約了大量成本?！盇M8000 系列單電纜伺服電機的使用也帶來了巨大的經濟效益，由于電機接線和連接器數量都減少了 50%，因此也節約了不少寶貴的調試時間。
KVAL 選擇使用 ES 系列 EtherCAT I/O 端子模塊，它具有易于安裝的可插拔接線層選項?！坝捎谖覀兊臋C(jī)床被送往全球各地，這也限制了我們的現場調試和維護的能力。由于具有可插拔式接線的特點，我們的客戶能夠自己進行日常維護，無需特殊的布線知識。”David Schneider 解釋說道。
簡化開發和調試工作
繼 Commander? 3 取得成功之后，KVAL 公司又將其 990H — 一款高性能的 10 軸 CNC 鏤銑機 — 轉向使用基于 PC 的控制技術。“我們能夠在短短的兩個月時間內完成機床編程、測試和裝運，包括 G 代碼子程序。第一臺機床運往澳大利亞，所以簡單的調試和故障排除愈加重要。”David Schneider 強調道。不僅如此，更加靈活的自動化過程和簡化的接線工作都幫助 KVAL 公司節省了大量寶貴的時間?！斑^去，我們需要兩到四天才能完成機床從接線到運行的過程 — 但還不能完成全部測試工作。而有了基于 PC 和 EtherCAT 的控制系統，整個過程僅需要不到一天的時間?！避浖＜胰绱苏f道?！巴ㄟ^創建自動測試?yán)?，我們能夠省掉此過程所需的繁瑣的手動過程。以往的故障排除往往需要檢查各根軸和所有的限位開關，以找到問題所在。而現在，這一過程通過 TwinCAT 自動完成，且效率要高很多?！?/FONT>
（轉載）
