應用地點:印度金奈
合同日期:2008年7月
完工日期:2010年10月
行業:石油天然氣
實施概況:
印度石油有限公司,位于印度金奈為滿足印度班加羅爾市及其周邊地區對石油產品不斷增長的需求,印度石油公司(IOCL)建造了金奈-班加羅爾輸油管道以確保連續的、可靠的并且經濟的石油產品運輸。
輸油管道始于金奈附近的金奈石油公司默納利煉油廠,經過安德拉邦的奇圖爾,最終到達位于班加羅爾市郊的印度石油公司Devanagonthi終端。該地下輸油管道工程提前3個月完工,全長290公里,包含一個增壓泵和三個主管路油泵,每年可運輸145萬噸產品。印度石油公司(IOCL)通過橫河電機FAST/TOOLS SCADA系統在金奈操作站對輸油管道的運行進行集中控制。這套解決方案主要由STARDOM智能遠程終端裝置(RTU)、FAST/TOOLS SCADA軟件包、光纖遙測系統組成。作為監控通信的備份,金奈和班加羅爾之間連接了冗余專線。另外,還安裝了管道泄漏檢測系統(LDS),并進行了試運行。
挑戰與解決方案
集中控制和監視
為了實現集中控制和監視功能,分別設置于金奈和班加羅爾的服務器互相連接。金奈操作站為主站,經過班加羅爾終端操作員的授權可以對班加羅爾操作站進行遠程控制。班加羅爾終端的SCADA操作員站也可以顯示金奈站的狀態信息。
與泄漏檢測系統集成
金奈站的SCADA服務器與泄漏檢測系統連接,可以實時顯示檢測到的管道泄漏信息。同時,泄漏檢測系統與SCADA服務器之間實時交互高優先級報警及其他數據。
與印度石油公司內網集成實現管道監視
印度石油公司的辦事處遍布印度全國,都可以監視公司內網中的管道。金奈的SCADA服務器每分鐘都會訪問印度石油公司的數據庫,并通過網絡應用程序?qū)崟r顯示輸油管道狀態信息。因此,公司員工可以清楚的了解管道運行。這樣一來,STARDOM增強了數據的可視化,提高了管道運行的安全性和可靠性。
客戶的認可
輸油管道金奈段的一位經理說: “橫河電機(印度)公司全權負責這項交鑰匙工程,包括所有主站點和無人值守操作站的設備供應、安裝、測試以及橫河電機STARDOM RTU和FAST/TOOLS SCADA的試運行、設備測量及測試、現場儀表軟件包的安裝(包括UPS、能源解決方案管道應用軟件、泄漏檢測軟件包、以及與印度石油公司內網的接口等)。整個項目提前完工,項目內容包括詳細設計、制造、工廠的結合測試、安裝以及試運行。橫河電機按時完成了金奈—班加羅爾輸油管道(CBPL)項目以及應用程序的開發,我們對此十分滿意?!?/FONT>
現場設備集成
● 橫河電機壓力/溫度變送器
● 壓力開關
● UPS/流量計
● 流量計算機
● 油罐區管理系統
● VFD/繼電器
提供的硬件和軟件
● 4臺SCADA服務器-Unix(冗余)&10個客戶端(Windows XP)
● 10臺STARDOM RTU帶有機柜和面板安裝顯示器
● 大屏幕顯示
● 路由器/交換機/終端服務器/RS232-485轉換器
● 現場儀表、測試和測量裝置
● FAST/TOOLS SCADA R9.01(Windows & AIX5.3)

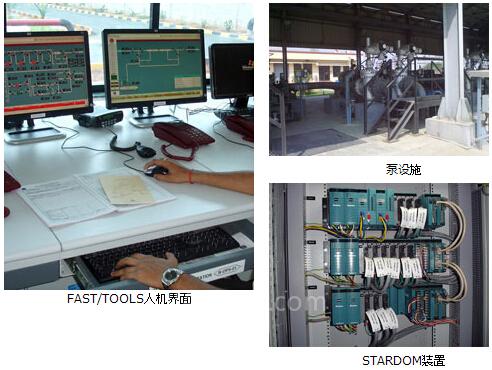

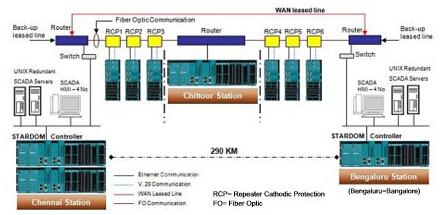

系統配置
● 1500個傳統I/O接口
● Modbus通信帶UPS、流量計、流量計算機、VFD、油罐區
● 集成Solatron 7835密度計及Lobos 600流量計算機
● 大屏幕顯示
● 泄漏檢測系統(LDS)
● 路由器/交換機/終端服務器
SCADA功能
● 集中監控
● 通過光纖通信連接收集無人值守站點(RCP)的數據
● 與RCP/支持V.28接口的截斷閥室的集成
● 通過租用專線(WAN)連接金奈和班加羅爾操作站
● 與泄漏檢測系統集成,實時顯示泄漏狀態信息
● 與印度石油公司內網集成,通過網絡應用程序?qū)崟r顯示數據
● 經授權,可以在金奈站實現對班加羅爾站的控制
● 按工作組、日、月為基礎生成報表
