前言

　　隨著經濟的快速發展，人口的不斷增加，城市交通擁堵越來越成為城市發展的阻礙。城市地鐵項目的加快發展，將一個城市變成地上地下兩個城市，改善交通狀況的同時，還帶來了城市生活方式的變遷。因為地鐵的舒適、便捷和快速，越來越多的人選擇地鐵作為出行的交通工具。

　　項目概況

　　上海軌道交通9號線是一條以東西走向為主的線路，穿越徐家匯、花木兩個城市副中心，是橫穿上海的一條主要干線，全程26個站點，線路日客流972，000人次(摘自媒力中國網)，巨大的日客流量，給地鐵站點的排污排水帶來了嚴峻的挑戰。上海軌道交通9號線某站點現采用真空雙泵排污排水設備將地鐵車站衛生間污水及沖洗水通過收集，提升等步驟，再經過處理后排入城市污水管網系統，以保障站點服務質量、衛生。

　　工藝概述

　　該排污設備主要由一個真空罐，兩個轉子泵組成。

　　工作原理

　　轉子泵的工作原理實際上是通過一對同步旋轉的轉子，轉子由箱體內的一對同步齒輪進行傳動，轉子在主副軸的帶動下，進行同步反方向旋轉，使泵的容積發生變化，從而構成較高的真空度和排放壓力。當真空罐內污水收集至預定液位時，需用轉子泵將污水從負壓系統中排出。

　　工作流程

　　其工作流程分為三種狀態：

　　1. 真空壓力≥-0.3MPa時，兩臺泵同時變頻啟動;

　　2. 真空壓力大于-0.5MPa小于-0.3MPa時，一臺變頻器停止，一臺運行，處于這個階段，兩臺泵輪流切換運行，可以延長轉子泵和變頻器及其他配件的使用壽命，達到安全有效的運行機制;

　　3. 真空壓力≤-0.6MPa時，兩臺泵停止運行。

　　對變頻器的控制要求

　　因為轉子泵啟動轉矩大的特性，對變頻器的啟動力矩、過載能力都提出了很高的要求。同時，變頻器還要實現對現場壓力的實時跟蹤，控制泵的運行。

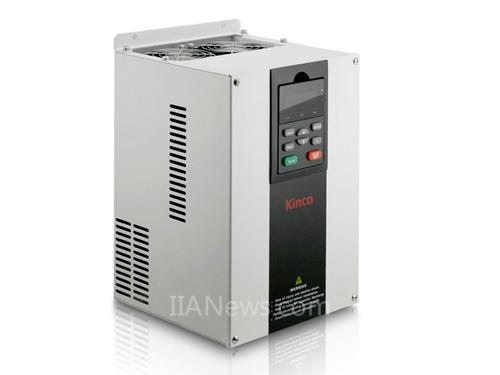

　　Kinco SV100變頻器的應用

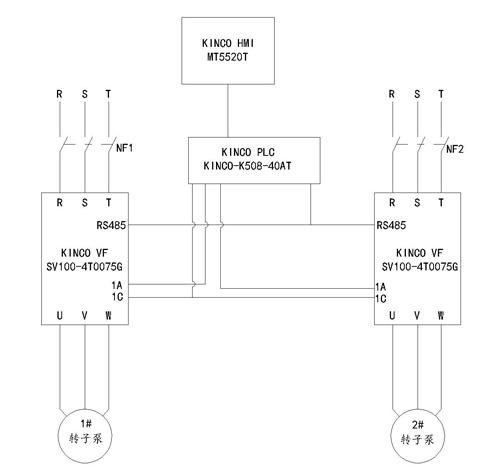

　　系統配置

　　應用優勢

　　1. 性能穩定，能夠在地下30米的潮濕環境下穩定運行;

　　2. 轉子泵是一個大轉矩負載，低頻力矩要響應快，Kinco SV100變頻器以V/F模式勝任，良好的驅動轉子泵，展現了其優越的性能;

　　3. 強大的RS485通訊，方便控制，大大簡化控制柜的配線，優化電氣系統;

　　4. 強大的軟硬件保護措施，保證設備安全、可靠運行;

　　5. 參數設置簡單，操作方便，幾乎不用更改參數就能調試使用。

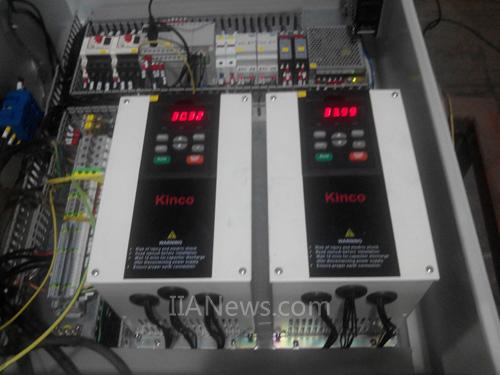

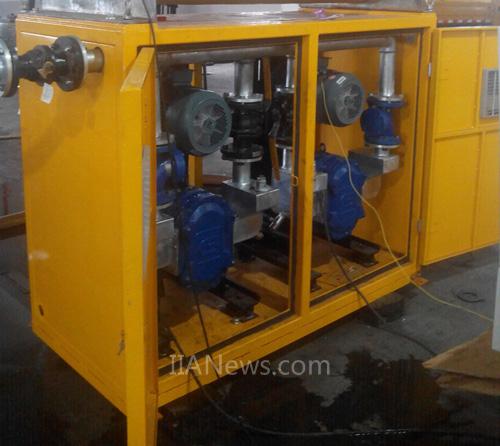

　　現場圖片
