身份服務架構概述

　　隨著訪問工業網絡的方法不斷增多，管理網絡訪問的安全性和控制未知風險的復雜性也不斷提高。由承包商(如原始設備制造商和系統集成商)對廠內訪問的需求不斷增長，全廠范圍的網絡面臨持續的安全威脅。

　　工業自動化和控制系統(IACS)網絡在默認情況下通常是開放的，這有利于各種技術的共存和與IACS的互操作。 IACS網絡必須通過配置和結構來保證安全。未知承包商計算機(如原始設備制造商(OEM)和系統集成商(SI))的連接，對全廠網絡運行的安全性提出了挑戰。

　　工廠內技術發展共存的管理和安全需要不同的方法。一種通過設備認證和授權的方法能夠安全管理這些計算機到IACS網絡的連接。融合的全廠以太網(CPWE)使用思科的身份服務引擎(思科ISE)來支持工廠員工和承包商電腦集中管理有線和無線到IACS網絡的安全連接。思科ISE是一個集中的安全策略管理平臺，自動地實施跨分布式工業區到網絡資源的安全訪問。思科ISE強制執行基于設備硬件類型連接到網絡、計算機操作系統和用戶的網絡安全。

　　CPWE是底層架構，為控制和信息部門、設備和裝置中的現代IACS應用提供標準的網絡服務。思科的ISE與CPWE架構一起提供用于網絡訪問控制安全的一個附加動態層，通過識別基于微軟的計算機、操作系統和登錄的用戶，對訪問網絡基礎設施的計算機實施安全策略。該CPWE架構提供設計和實施指南，以實現IACS的實時通信、可靠性、可擴展性，安全性和靈活性要求。思科ISE建立在定義的最佳實踐之上，網絡架構具有集中管理的架構模型，這里IT部門負責維護思科的ISE平臺，運行在工業區內。

　　CPWE身份服務通過思科系統公司和羅克韋爾自動化公司之間的戰略聯盟推向市場。該CPWE身份服務的思科驗證設計(CVD)提供了設計和實施指南，思科身份服務引擎在工業區內運行。

　　安全訪問控制

　　由于已知和未知計算機連接到IACS網絡的數量不斷增加，用于管理安全的解決方案和風險緩解的方法已經走向成熟。物理安全不再足以防止試圖對IACS網絡的訪問。隨著承包商計算機連接的不斷擴展，已經制約了全廠的運營資源，未能確定和重新調整的潛在安全威脅會顯著增加全廠網絡運營的風險。 CPWE身份認證服務是保證工廠發展和提供安全管理的新方法。

　　保護IACS資產需要集中管理和縱深防御的方法，解決內部安全威脅。思科ISE同時支持有線和無線兩種訪問方式，確保工廠人員和承包商能用不同的方式訪問IACS網絡。

　　該CPWE工業網絡安全框架(圖1)采用了縱深防御的方法，并遵從工業安全標準，如ISA / IEC-62443(原ISA-99)IACS安保標準和NIST 800-82工業控制系統(ICS)安保標準。

　　設計和實施一個全面的IACS訪問安全框架應該是一種IACS的自然延伸，而不是一種事后的實施。工業網絡訪問安全框架應該對IACS是普遍的和核心的。而且，在現有的IACS上面部署，同樣可以逐步應用縱深防御的構架，可以提高訪問IACS安全的水平。

　　CPWE縱深防御層(圖1)包括：

　　· 控制系統工程師(棕色高亮顯示) -- IACS設備的硬化(例如，物理的和電子的)，基礎設施設備的硬化(例如，端口安全)，網絡分段，IACS實施認證、授權和賬號(AAA);

　　· 控制系統工程師與IT網絡工程師協同(藍色高亮顯示) -- 在IACS實施基于區域策略的防火墻、操作系統硬化、網絡設備硬化(如訪問控制)、有線和無線局域網訪問策略。

　　· IT安全架構師與控制系統工程師協同(紫色高亮顯示) -- 身份服務(有線和無線)，活動目錄(AD)，遠程訪問服務器，工廠防火墻，工業隔離區(IDMZ)設計最佳實踐。

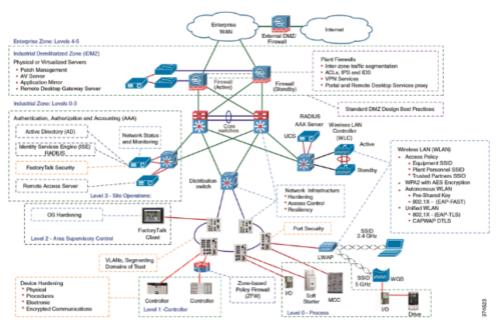

　　圖1 CPWE工業網絡安全框架

　　CPWE統一的網絡訪問策略管理

　　思科身份服務引擎增強了企業IT在廠內提供高度安全的有線和無線訪問：

　　· 全面集中的策略管理;

　　· 簡化設備接入;

　　· 動態強制實施。

　　一種基于規則、屬性驅動的策略模型用來創建訪問控制策略。思科的ISE提供了創建更細顆粒度策略的能力。屬性也可以在動態創建并保存，為以后在IACS網絡中引入新設備運行和管理時使用。

　　如圖2中顯示，CPWE身份服務支持多個外部身份信息庫，包括驗證和授權的活動目錄。全廠范圍的網絡管理員可以集中配置和管理有線和無線訪問，為員工、訪客、供應商和承包商，可從基于Web的GUI控制臺提供驗證和授權服務。思科ISE為分布式網絡環境通過單一管理接口提供了集成的中央管理，簡化了管理。

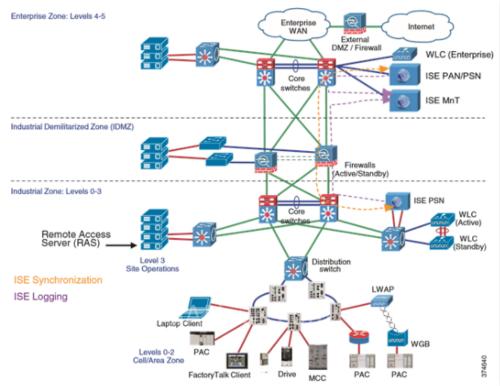

　　圖2有線和無線的統一身份服務

　　按照思科ISE的應用程序，規定的策略能在整個IACS網絡上實時應用。通過有線和無線的連接，為用戶提供一致的訪問體驗和服務。思科的ISE允許IT定義角色：如員工和信賴的合作伙伴。這些角色可以配置為允許或限制訪問工業區的資產、工業隔離區(IDMZ)和企業區。Stratix(羅克韋爾自動化的工業以太網交換機)和思科工業以太網交換機(IES)可以與思科的ISE一起工作，實施和配置安全策略。例如，如果一名員工使用了IACS網絡上的工業區計算機，思科ISE會發送硬件和用戶信息。思科ISE也往Stratix或Cisco IES發送預配置網絡的安全策略，這里由安全策略來限制用戶。另外，思科的ISE安全策略也可直接限制未知設備的通信。

　　思科的無線訪問ISE服務，使用思科無線局域網控制器(WLC)，利用微軟基于計算機訪問IACS網絡的授權和驗證技術。思科ISE允許IT定義一組承包商，并為每個承包定義一組遠程驗證撥號用戶服務(RADIUS)的屬性。屬性用于授權文檔和政策條件。通過思科ISE，IT根據需要可以創建、編輯和刪除RADIUS承包商的詞典和承包商特定的屬性。

　　與思科的ISE一起使用，規定的策略能在網絡上實時地執行，從有線和無線，讓用戶體驗到一致的訪問服務：

　　· 未知設備被引導至管理定義的安全終點，在工廠側運行時不能訪問本地資源。

　　· 授予可信的設備可以訪問工業區內的基本平臺。

　　這種設備感應能力內置到了羅克韋爾的交換機Stratix和思科的交換機IES和思科無線局域網控制器(WLC)中，在入境點集中控制分析網絡范圍，沒有疊加設備、單機設備或基礎設施更換的成本和管理。

　　融合的全廠以太網身份服務

　　在工業區內的設備分析是一種基于設備行規的服務，能識別連接到全廠網絡中的特定設備或計算機。思科的ISE身份服務能對每臺計算機進行評估，授權后允許它們連接到單元和工區位置內的一臺交換機端口，或在初始化時連接到工廠的無線網絡。特定的設備都有配置在思科ISE內的端點分析策略，基于策略評估的結果，才能對特定計算機授予權限訪問全廠范圍的網絡，或把不可信計算機路由到一個策略規定的安全終點。該分析服務通過使用基于IEEE 802.1X標準的端口認證實現訪問控制，在CPWE架構內，支持羅克韋爾的交換機(Stratix)和思科的工業以太網交換機(IES)。

　　通過計算機分析，思科ISE將確保只有受信任的工廠員工和承包商的計算機訪問該工廠范圍的網絡。根據用戶的或計算機的身份，思科ISE發送安全訪問規則到羅克韋爾的交換機Stratix或思科的交換機 IES中，所以全廠范圍的運行保證一致的策略執行，無論用戶或計算機在什么地方試圖訪問網絡。

　　CPWE身份服務實現了集中在全廠范圍內的靈活性，決定如何實施客戶策略。思科的ISE提供了一個自助服務注冊門戶，為工廠員工、供應商、合作伙伴和嘉賓進行登記和提供新的設備 --根據由全廠運行定義的業務策略 – 自動化。 CPWE身份服務能使IT部門建立自動化的全廠設備供應和分析，為工廠人員使他們的計算機訪問到全廠網絡，同時保持過程簡單，較少的IT幫助。

　　總結

　　在工業區里，CPWE身份服務能夠：

　　· 提供了集中的內容感知身份管理，這對工業區內的訪問控制管理非常重要。

　　· 確定訪問網絡的用戶是否有授權，計算機是否兼容策略，是否基于用戶、組和相關策略進行了角色分配。如員工、供應商、合作伙伴、工作角色、位置和設備類型等變量都要考慮在內。

　　· 根據驗證結果，授予驗證的用戶能夠訪問該工業區的特定部分。

　　IACS網絡要依靠技術共存和IACS的互操作。同樣的道理，IACS網絡也必須是安全的，以防止未知和不可信設備危及全廠的運行。 CPWE身份服務是一個網絡訪問保護的集中管理層，分布在工業區的有線和無線工業網絡上。身份服務集成到工業區內，為全廠運行提供了一系列的訪問控制選項。 CPWE身份服務以實時的方式創建和發布訪問策略，讓工廠員工和承包商可從任何地方體驗到訪問全廠網絡的一致性。
