紫禁城，帝王權威的無上象征。萬重宮門，高低錯落，十米高的城墻森然聳立，修葺規整的護城河沿著古老的建筑曲折推進。 在這座幾近四方的建筑群中，拔地而起的塔門鎮守著東南西北四個方向。午門，是這座城池最大的入口。

　　歷經數百年的風雨洗禮，縱使經受得住時間的重重考驗，這座固若金湯的城池也難以承受自然的蠶食和入侵。風雨交加，雷鳴電閃，自然界氣象萬千，瞬息萬變。這其中，雷電電光火石間釋放出驚人的能量，所到之處有可能對建筑物及設施造成毀滅性的 破壞。尤其對于午門這樣的歷史遺跡來說， 在自然面前也顯得脆弱無力。

　　自古以來，人類一直在自然的法則下勞動生息，但這并不意味著人類在災害前的示弱和束手無策。 盡管不能控制雷電的發生，但是 借助一定的科學手段，人們找到了追蹤雷電足跡的辦法。

　　雷電監測系 統(LM-S)，一 種能夠監測和評估雷擊，并分析雷電流重要參數的技術手段，為人們掌握雷電行蹤提供了可能。這是一種基于法拉第效應的測量系統，測量媒介為偏振光。偏振光的偏轉角度與雷電流磁場成函數關系，在法拉第效應的基礎上，評估單元分析雷電特性 的典型參數，如最大電流強度、極性、雷電 流上升率、電荷和能量等。評估單元安裝在系統控制柜內，持續分析傳感器的光信號。 評估單元自身運行狀態通過LED燈顯示，最終交由更高層管理系統來處理和評估該信息。

　　2012年4月，來自德國的菲尼克斯電氣攜雷電監測系統(LM-S)正式亮相當年的漢諾威工業博覽會，并一舉摘得HERMES大獎。這個與時尚界某個奢侈品品牌同名的獎項，在工業領域也有著不可替代的權威地位。

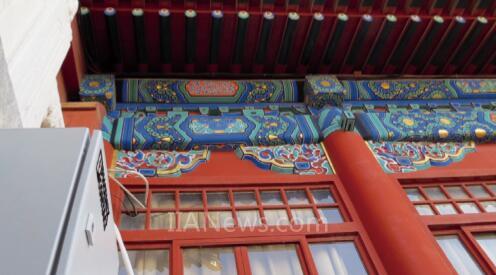

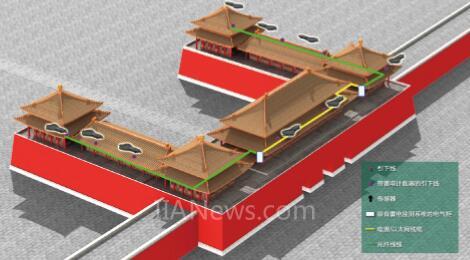

　　如今，這個理念也用于午門的外部雷電保護，并悄悄掩藏在飾有花鳥紋路的裝飾性屋頂上。避雷針和導子形成超過三百米覆蓋區域的雷電保護系統。九條引線通過避雷針接地，而這些引線均由雷電監測系統 (LM-S)的傳感器進行監控。由于雷電保護 系統的擴展，分析器安裝在建筑內部的不同區域，并通過本地網絡進行連接，從而實現了重要數據的集中收集。掌握了這些數據， 對于過去的某次雷電事件便有了精確的定義。

　　有時，自然界的雷電襲擊并不直接給建筑物帶來大規模的損害或沖擊，而是日積月累間接形成破壞，難以被人察覺。雷電監測 系統(LM-S)能夠瞬間捕捉雷電襲擊，分析峰值電流，獲取準確的能量信息以及雷電浪涌電流的數值。它由傳感器、光纖電纜及分析器構成，通過完整的網絡界面，隨時隨地 輕松獲取計算所得的數據。數據記錄了現場設備遭遇雷擊時的雷電相關參數，為故障分析提供參考，從而確保對其進行定期檢修。 根據雷電監測系統(LM-S)得到的數據，人們能夠第一時間采取必要措施預防間接損害及設備停工，掌握了真實雷擊數據后可大大減少不必要的維修業務。

　　午門仍然靜靜地矗立在紫禁城南北軸線上，青磚黛瓦上依稀可見歲月剝蝕的斑紋， 是時間的足跡。當現代文明與厚重的歷史相碰撞，雖不能撫平歲月的傷痕，卻能夠追蹤已留下的足跡。

　　如何整合測量值

　　為了使LM-S的操作者能使用數據進行 監控，分析儀配有一個用于將設備連接到 標準網絡的以太網接口。

　　若移動電話網絡可用，則不論現有網絡結構如何都能進行通信。系統可通過因 特網服務器和調用的數據進行設置。這意味著，系統可在任何時間進行遠程使用， 即使是在使用智能手機的情況下。再者，帶有可用遠程觸點的轉換繼電器將和分析儀連接。這種N/C連接在每次雷擊事件發 生時，將產生短脈沖，并通過計數器進 行評估。這表示，雷擊次數也將被記錄下來。

　　繼電器觸點僅在系統啟動時，對其正常位置進行假定。當系統發生故障時，繼電器便會退出。就其本身而論，系統可用性通過遠程觸點進行查詢。當信號和控制器連接時，規劃師便可確定雷擊事件的后續反應。
