如何實現溫控器的無程序通信

ainet.cn 2016年11月23日

　　什么是無程序通信

　　無程序通信是指，PLC可以在不編寫通信程序的前提下，通過其存儲器讀寫溫控器的參數、運行或停止溫控器的功能。在無程序通信中，一臺PLC最多可以連接16臺溫控器。

　　「溫控器的無程序通信」

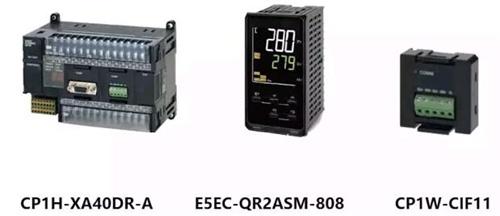

　　這里，我們以歐姆龍的E5EC系列舉例，使用器材如下：

　　實驗案例：

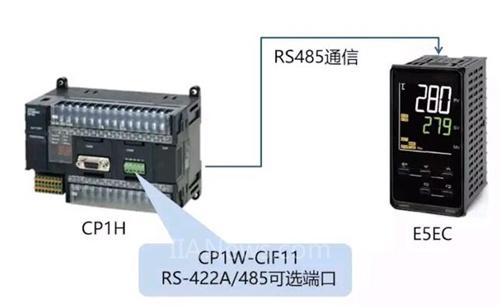

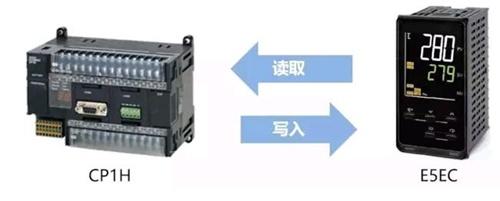

　　一臺CP1H PLC與一臺E5EC溫控器之間通過無程序通信的方式，實現以下兩個功能：

　　1、讀取E5EC的當前溫度PV值;

　　2、對E5EC溫控器溫度設定值SP的設置。

　　STEP 1：開關設置和硬件接線

　　由于PLC與溫控器之間要通過RS-485方式進行通信，因此這里使用CP1W-CIF11通信選件板。

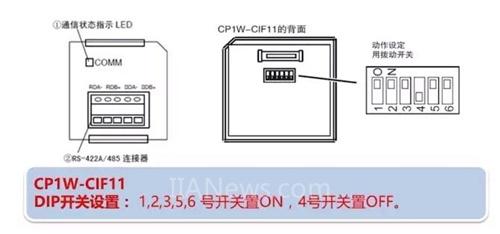

　　在使用前，需要對CP1W-CIF11背面的動作設定開關進行設定(如下圖)，設定完成后，將CP1W-CIF11安裝到PLC的串口2上即可。

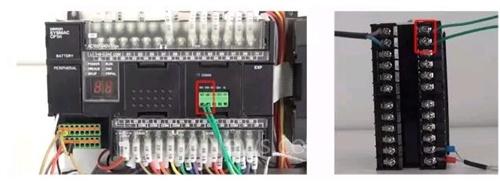

　　接線時，將CP1W-CIF11的RDA-端子連接至E5EC的14號A-端子，將RDB+端子連接至E5EC的13號B+端子。

　　STEP 2：PLC通信參數設置

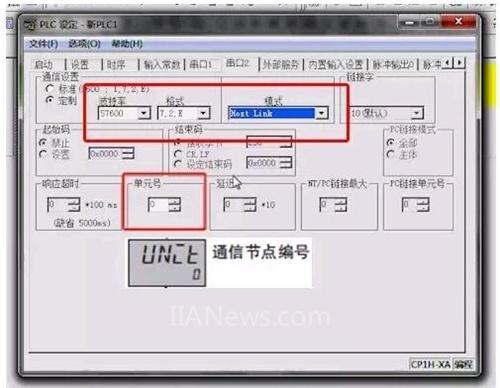

　　PLC側的設置需要通過CX-P軟件來進行，首先將PLC設置為編程模式，在CX-P軟件的“設置”項中的“串口2”頁，按下圖所示進行通信參數的設置(單元號要與溫控器的“通信節點編號UNIT”設置一致)。

　　將此下載到PLC中后，PLC需要斷電重啟后設置生效。

　　STEP 3：溫控器參數設置

　　在通信設定菜單進行：

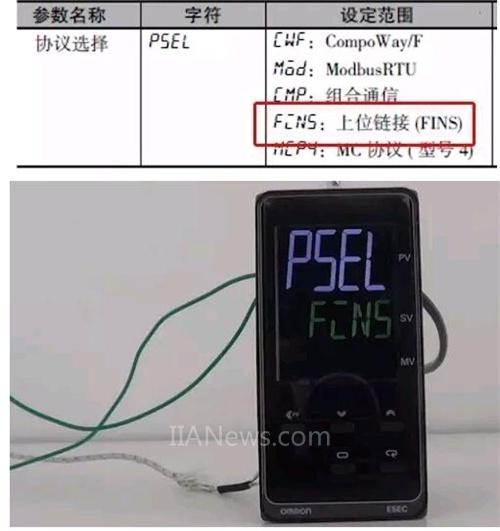

　　1、協議的選擇，將PSEL選項設定為FINS。

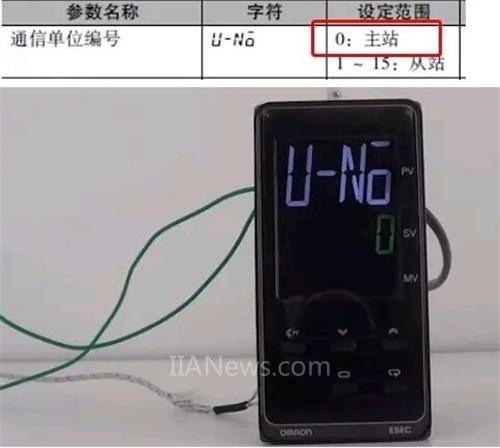

　　2、U-No選項，進行通信單元編號的設定，這里設定為0(請注意，進行無程序通信時，通信單元號必須從0開始依次設置，且中間不能跳號)。

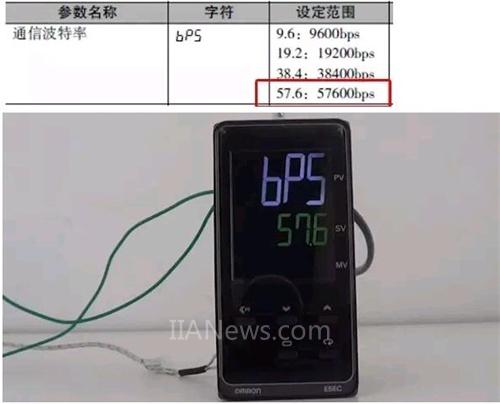

　　3、bPS選項，進行通信波特率的設置，這里設定為57.6。

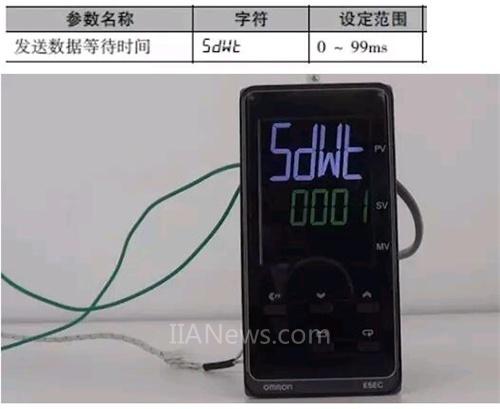

　　4、SdWt選項，設置發送數據等待時間，進行無程序通信時，推薦值為“1”。

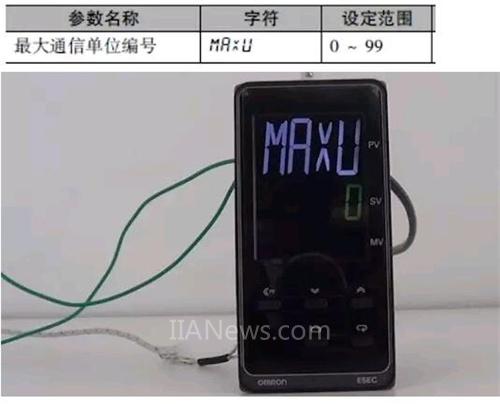

　　5、MAXU選項，進行最大通信單元編號的設定，當PLC只跟一臺溫控器通信時，將MAXU設定為0即可。

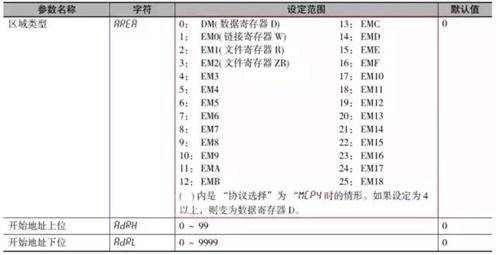

　　除了上述的通信參數外，我們還需要在溫控器中設置PLC與其通信的數據地址，E5EC使用PLC的存儲器與其進行通信。在溫控器中，可以通過區域類型參數選項AREA設置通信的內存區域，PLC中可以使用的內存區域如圖所示，并且通過開始地址上位AdRH和下位AdRL選項設置通信起始地址。

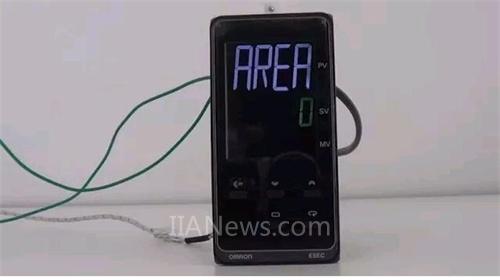

　　按模式鍵找到AREA選項，將其設定為0，即用PLC的DM數據區進行數據通信;

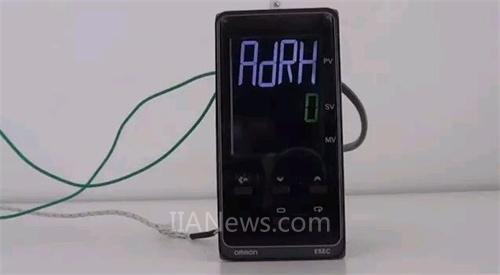

　　繼續按模式鍵到AdRH和AdRL，將兩者均設定為0，即從PLC的D0開始進行數據通信。

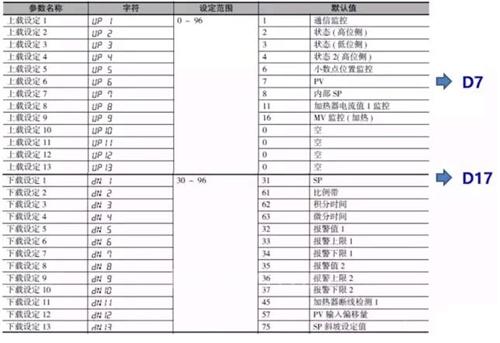

　　另外，E5EC的當前溫度PV值可在PLC的D7中進行讀取，對E5EC溫度設定值SP的設置，則在PLC的D17中進行設置，另外，對下載區域進行設定的請求標志位為D15。

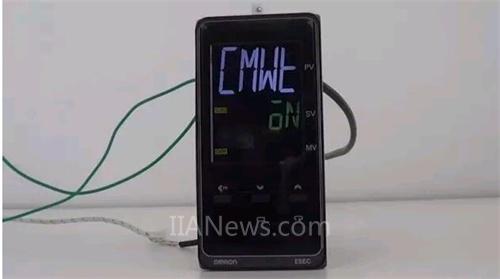

　　最后，為了保證能對溫控器進行寫入的操作，還需要在溫控器的調整菜單中，將通信寫入選項CMWT設置為ON。

　　溫控器參數設置完成后，溫控器斷電重啟后設置生效。

　　STEP 4：通信實現

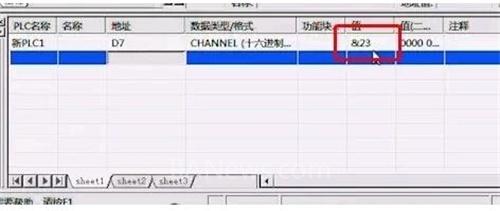

　　我們通過CX-P軟件的查看窗口來對PLC的內存區域進行監控，根據我們前面的參數設置，D7中應顯示溫度的PV值，我們觀察到D7中的值為23，表示當前溫度值為23度。

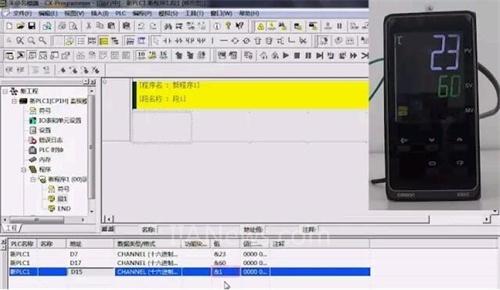

　　另外，我們通過PLC實現對E5EC溫控器溫度設定值SP的設置，比如我們要將溫度設定值設定為60度，那么我們在D17中賦值60，然后將下載請求標志D15置1后，則可以觀察到溫控器的設定值已經更改為60，通信實現!
