In-Sight 5000系列視覺系統是能夠提供工業級功能標準的工業智能相機。堅固的壓鑄鋁 (IP67) 外殼，封裝的 M12 連接器和防護鏡頭蓋，讓每種 In-Sight 5000視覺系統型號都能提供絕佳的性能。大部分型號都通過簡單易用的 In-Sight Explorer 軟件配備完整、成熟的康耐視視覺工具庫。其卓越的視覺檢測性能和堅固耐用的可靠性，可保證您的生產線按計劃全速運轉。
現在，一起來看看In-Sight 5603-00智能相機在南京馬波斯自動化設備有限公司機器視覺領域的卓越表現吧!
1、原有方案存在的問題
作業對象： 凸輪軸
原有解決方案：傳統檢測方法
存在問題：效率低下
解讀：
作為馬波斯的全球制造中心，南京馬波斯生產的用于汽車發動機的凸輪軸由于產品種類較多，混線生產，無法快速準確地識別出凸輪軸的類別，嚴重影響到了其生產進度。馬波斯生產的凸輪軸有三種型號，即1.5 SVCT、1.5T、1.3 Base。現有的工件型號區別方式是通過凸輪軸第一桃尖定位鑄造號相位，通過相機識別鑄造號來區別不同的桃尖升程。比如1.5SVCT的凸輪軸尾部順時針為30°，有1個孔。1.5 T的凸輪軸尾部順時針為30°、90°，有2個孔。1.3 Base的凸輪軸尾部無孔。由于工件類型多，且用傳統方法區別效率緩慢，所以如果能有可靠的視覺系統來完成精準識別將會大大提升其生產效率。
2、康耐視的解決方案
作業對象： 凸輪軸
解決方案：康耐視In-Sight 5603-00智能相機
全新效果：識別率高達99%
解讀：
Cognex為馬波斯提供了In-Sight 5603-00智能相機，幫助其解決凸輪軸類型的區別問題。In-Sight 5603-00智能相機可用于識別不同品種的工件，這些工件依靠相位孔旁的不同小孔的位置來進行區別。帶落地支承的固定架結構，在輸送線上配備3個卡鎖和信號傳感器, 用于客戶鏈道小車的四次停止上料，每輛鏈道小車上有4個凸輪軸。一組V形塊，一套氣動機械頂針用于工件的旋轉。頂尖上裝有編碼器，其中一端機械頂針的撥銷具有水平方向的收縮功能，可用于長短軸不同類型工件的旋轉。Cognex智能相機通過增加識別工位，準確的識別了1.5SVCT、1.3Base、1.5T 3種類型的進排氣凸輪軸。將來經過修改軟件，在識別現有凸輪軸的基礎上，還可識別出相位角和長度不同的其他長軸。

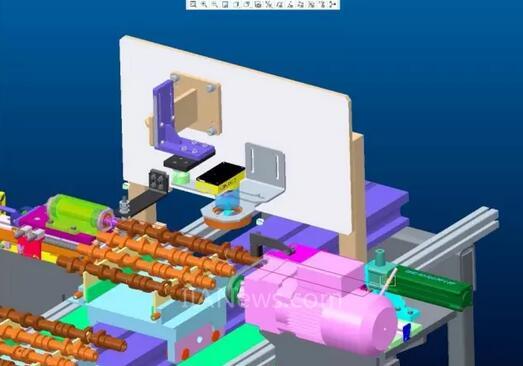

▲ In-Sight 5603-00 3D圖

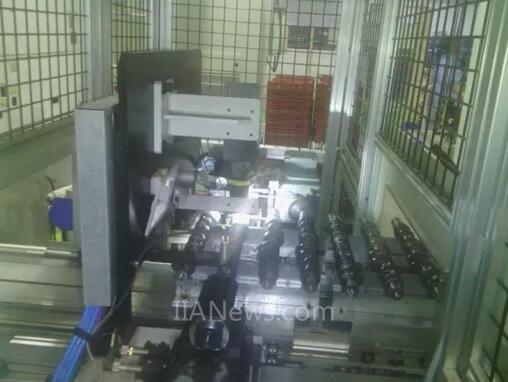

▲ In-Sight 5603-00在馬波斯工廠的現場應用

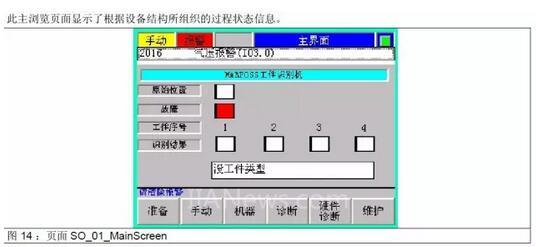

▲ In-Sight 5603-00操作界面圖
【總結】
采用Cognex In-Sight 5603-00智能相機后，視覺系統幫助馬波斯圓滿地解決了不同品種的凸輪軸混線生產的瓶頸，在動力總成的產量上做出了巨大的貢獻。生產操作中取得了顯著進步，In-Sight 5603-00智能相機系統的準確識別率可達到99%，從而使生產能夠連續進行，并極大地節省了工程和生產團隊的時間，而這都應歸功于Cognex的技術先進性和產品穩定性。
