什么是工業隔離區( IDMZ)?
工業區包含了所有工業自動化控制系統(IACS)網絡及自動化設備，這些設備對控制和監視全廠的運行至關重要。按照功能分層，工業區包括現場運行(3級)和多個工位/地域區(0-2級)。
為了保持全廠平滑地運行以及IACS應用和IACS網絡的功能，工業區需要明確的分段以及通過安保設備、復制服務和應用與企業區分開。這個分開工業區與企業區的區域被稱為工業隔離區(IDMZ)。這種隔離不僅增強了企業和工業區之間的安全分段，而且也代表了一個組織邊界，這里是信息技術(IT)和運營技術(OT)的職責界面。
隔離區(DMZ)，有時也被稱為非軍事區，是一種邊界網絡，揭示了一個組織受信的外部服務和數據到一個不受信的網絡。在多數時間中，DMZ被理解為從互聯網保護一家公司的企業資產。 DMZ是一種行之有效的方法，可以保護受信的網絡，像企業網絡到不受信的網絡，如互聯網。
為了在企業環境中保護工業區的安全，IDMZ放在了一個受信網絡(工業區)和一個不受信網絡(企業區)之間。這個IDMZ采用了與傳統DMZ一樣的功能，所有區域之間的通信在DMZ內終止，并且進入和離開IDMZ都要被檢查。
該IDMZ包括了：
● 邊界或“邊緣”的安保設備如防火墻，可以檢查進入和離開每個安全區域的信息流;
● 從事復制服務的設備和服務器，如網站代理服務器、數據代理服務器、文件傳送代理服務器，應用和操作系統補丁代理服務器，以及應用程序代理服務器。
從最基本的層面來說，IDMZ是來自非受信企業網絡通信的終結端點。來自企業去往工業區的信息流終止在IDMZ內的服務器或應用代理上。當通信進入或離開IDMZ時，這些防火墻可以檢查該信息流。防火墻可以配置為允許遠程訪問或來自特定用戶的文件請求，但要阻止“非受信”用戶或進入或離開IDMZ的設備(見圖1)。

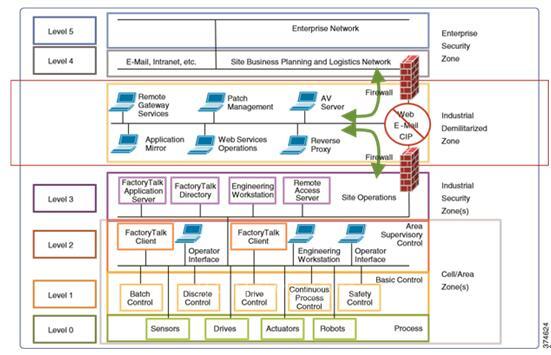

圖1：IDMZ概念
這種方法允許工業區完全依靠自己實現功能，不用考慮到更高級的連接狀態。應該部署一種方法和規程，緩沖IACS發送和接收企業區的數據，防止發生IDMZ連接中斷的情況。作為最佳實踐，思科與羅克韋爾自動化建議：所有需要用于工業區運行的IACS資產應該留在工業區。
這種分段是必要的，因為實時的可用性和安全性是IACS網絡通信中的關鍵要素。在IACS網絡中的停機成本要遠遠超過同等規模企業環境的停機成本。資本成本、產品和材料的損失，錯過的日程和工廠人員的時間浪費，執行都對企業的營收和效率造成了非常大地影響。因此，思科與羅克韋爾自動化推薦：在工業區部署防火墻，在工業區和企業區之間部署IDMZ，這能安全地管理這些網絡之間的通信流量。
IDMZ 的目標
數據和服務能夠在工業和企業區之間共享。融合的工業和企業網絡的許多收益依靠實時通信和這些區域之間的數據傳輸。沒有工業區的防火墻和IDMZ，數據就不能被共享，同時還保持IACS網絡及其IACS系統的安全。
該工業區的防火墻：
● 強制執行和嚴格控制從主機或網絡進入和離開每個安全區域的流量;
● 執行狀態數據包檢測;
● 提供入侵檢測系統(IDS)/入侵防御系統(IPS)可選項;
● 提供信息安全和網絡管理支持;
● 可對外部或內部用戶終止VPN會話;
● 提供網站門戶服務，如代理服務;
● 在工業區的服務器可啟用遠程桌面連接服務。
IDMZ在企業和工業區之間提供了共享數據和服務的網絡。該IDMZ不允許在工業和企業區之間直接通信，但能滿足數據和服務的共享需求。有了IDMZ和工業區防火墻的部署，出現在一個區中的攻擊和問題，不會輕易地影響到其他區。事實上，通過暫時禁用IDMZ和防火墻， IACS或IT網絡管理員可以幫助保護某個區，直到其他區的情況得到解決。
融合的全廠以太網隔離區概述
工業自動化和控制系統(IACS)網絡在默認時通常是開放的;開放有利于技術的共存和IACS設備的互操作。開放還要求通過配置和架構，保證IACS網絡的安全 – 也就是說，保護邊緣。許多組織和標準制定機構建議對全廠范圍網絡，通過使用工業隔離區(IDMZ)，分割業務系統網絡。
該IDMZ存在于工業區和企業區之間，作為一個層，把兩個網絡分開，通常被稱為3.5層。一個IDMZ環境包括眾多的基礎設施設備，包括防火墻、VPN服務器、IACS應用鏡像和反向代理服務器，除了網絡基礎設施設備，還有諸如交換機、路由器和虛擬服務。
融合的全廠以太網(CPWE)是基礎架構，為控制和信息學科、現代IACS應用中的設備和裝置提供標準的網絡服務。該CPWE架構提供了設計和實施指南，可以實現IACS的實時通信、可靠性、可擴展性、安全性和靈活性要求。
為IACS應用的CPWE IDMZ是通過思科公司和羅克韋爾自動化公司的戰略聯盟來推向市場。該CPWE IDMZ詳細設計考慮，能幫助用戶成功地進行IDMZ的設計和實施，跨越IDMZ安全地共享IACS數據。
整體工業安全
沒有任何單一產品、技術或方法可以完全保護IACS應用。保護IACS資產需要一種縱深防御的安全方法，從而解決內部和外部的安全威脅。這種方法使用多層防御(物理、規程和電子)，在不同的IACS層防御不同類型的威脅。
物理IDMZ安全的要求必須識別IACS應用的需求，因為數據必須安全地從工業區傳遞到企業區。另外，網絡地址轉換(NAT)和身份識別服務是CPWE整體安全架構的一部分。每個都要分別可用，這樣就完成了CPWE整體工業安全的方法。
該CPWE工業網絡安全框架見圖1，它采用了縱深防御的方法，遵從工業的安全標準，如ISA / IEC -- 62443(原ISA-99)：工業自動化和控制系統(IACS)的安全和NIST 800-82：工業控制系統(ICS)的安全。
設計和實施一個全面的IACS網絡安全框架應該作為IACS一個自然延伸的服務。網絡安全不應該作為一種事后的實現。工業網絡安全框架對于IACS應該是普遍的與核心的。不過，現有的IACS部署，可以逐步應用同樣的縱深防御層，幫助用戶提高IACS的安全性。
CPWE縱深防御層(圖2)包括：
● 控制系統工程師(棕褐色高亮顯示) -- IACS設備的硬化(例如，物理和電子)，基礎設施設備的硬化(例如，端口安全)，網絡分段，IACS應用認證、授權和計費(AAA);
● 控制系統工程師與IT網絡工程師的協同(藍色高亮顯示) -- 在IACS應用基于區域的政策防火墻、操作系統的硬化、網絡設備的硬化(例如，訪問控制，彈性)、無線局域網接入策略;
● IT安全架構師與控制系統工程師的協同(紫色高亮) -- 身份識別服務(有線和無線)，活動目錄(AD)，遠程訪問服務器，工廠防火墻，工業隔離區(IDMZ)設計的最佳實踐。

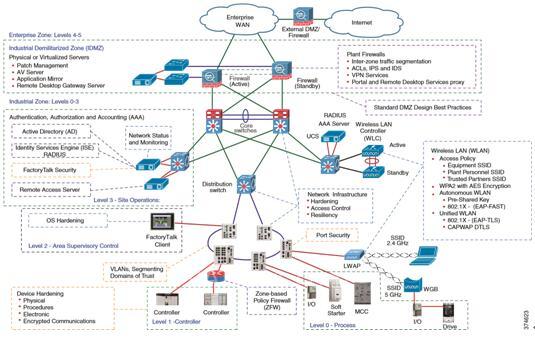

圖2 CPWE工業網絡安全框架
工業隔離區
有時被稱為邊界網絡，IDMZ(圖2)是一個緩沖區，在受信網絡(工業區)和非受信網絡(企業區)之間強制實施數據安全策略。該IDMZ是縱深防御的附加層，在工業區和企業區之間安全地共享IACS數據和網絡服務。隔離區的概念在傳統的IT網絡中是司空見慣的，但對IACS應用仍處于早期階段。
對于安全的IACS數據共享，該IDMZ包含多種資產，充當不同區域間的經紀人。多種方法促成IACS數據跨越存在的IDMZ：
● 使用一種應用鏡像，如FactoryTalk? Historian(歷史數據庫)的PI到PI接口;
● 使用Microsoft?遠程桌面網關(RD網關)服務;
● 使用反向代理服務器。
這些經紀人方法，有助于隱藏和保護工業區服務器的存在和特性，防止來自企業區客戶端和服務器的打擾，在圖3中加亮顯示，并覆蓋CPWE IDMZ。
圖3 CPWE邏輯模型
高級別IDMZ設計原理(圖4)包括：
● 來自IDMZ兩邊的所有IACS網絡流量終止于IDMZ;沒有IACS流量直接穿越IDMZ：
-- 工業區和企業區之間沒有直接的路徑;
-- 在每個邏輯防火墻中沒有共同的協議。
● EtherNet/ IP?IACS流量不會進入IDMZ;它仍然在工業園區內;
● 主要的服務不會永久保存在IDMZ中;
● 所有的數據都是暫時的;該IDMZ不會永久存儲數據;
● 在IDMZ內建立功能子區，分割訪問IACS數據和網絡服務(例如，IT運營和可信的伙伴區);
● 如果出問題，設計合理的IDMZ將支持被拔出的能力，同時還允許工業區不受干擾地工作;

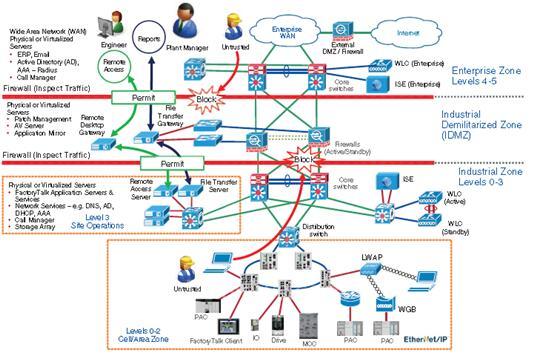

圖4工業隔離區的高級概念
融合的全廠以太網IDMZ
該CPWE IDMZ思科驗證設計(CVD)概述了關鍵要求和設計考慮，可以幫助用戶成功設計和部署IDMZ。在工業區和企業區之間的IACS數據和網絡服務內容包括：
● 一個IDMZ概述和關鍵設計考慮;
● 一個彈性的CPWE體系框架：
-- 冗余IDMZ防火墻;
-- 冗余分布/聚合以太網交換機。
● IACS數據安全穿越IDMZ的方法：
-- 應用鏡像;
-- 反向代理;
-- 遠程桌面網關服務。
● 網絡服務安全穿越IDMZ的方法。
● CPWE IDMZ的用例：
-- IACS應用，例如，安全文件傳輸，F(xiàn)actoryTalk應用(FactoryTalk Historian， FactoryTalk VantagePoint?， FactoryTalk View Site Edition(SE)，F(xiàn)actoryTalk ViewPoint，F(xiàn)actoryTalk AssetCentre，Studio 5000?);
-- 網絡服務， 例如，活動目錄(AD)，身份識別服務引擎(ISE)，無線局域網控制器(WLC)的控制和無線接入點配置(CAPWAP)，網絡時間協議;
-- 安全遠程訪問。
● IDMZ實施和配置的重要步驟和設計注意事項。
