機器人要求

　　要在配制R-30iB控制柜的機器人中使用此功能，需要安裝軟件選項包J675 Data Monitor Function 。

　　主要功能

　　此功監控機器人內部的System Variables、KAREL Program Variables、IO、Registers、 Axis Position信息，并記錄在以DT為后綴名的文件，該文件可以導出到U盤或MC卡上。該DT文件用記事本打開后，可以看到各項監控信息的記錄。

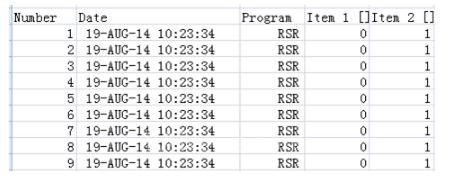

　　圖1-1 監控生成的DT文件

　　相關手冊

　　本軟件是基于手冊FANUC R- 30IB Controller Option Function Operator’s

　　Manual (B-83284EN-2)第21章Data Monitor Function功能的說明。

　　功能設定步驟

　　本章介紹使用此功能的步驟。

　　使用此功能涉及到三個菜單設定步驟和一個TP程序編寫步驟。

　　三個步驟分別是Data Monitor、Data Mon Sch、Data Mon Chart。

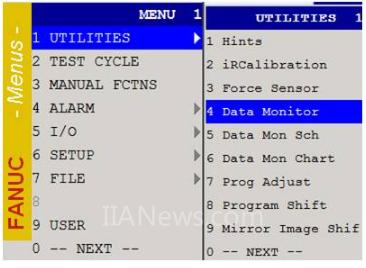

　　圖2-1 菜單在TP里的位置

　　一個TP編寫步驟涉及INST菜單中sample start和sample end兩個指令。

　　Data Monitor Setup步驟

　　通過Utilities 菜單進入Data Monitor Setup。界面如圖2-2所示

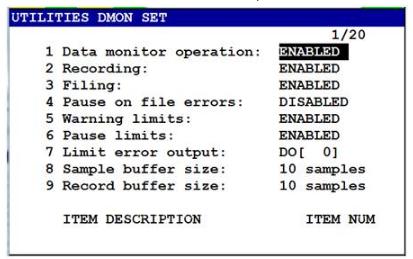

　　圖2-2 Data Monitor 設置界面

　　在此界面下光標運行到第10行，設定相關監控項目。如圖2-3所示。

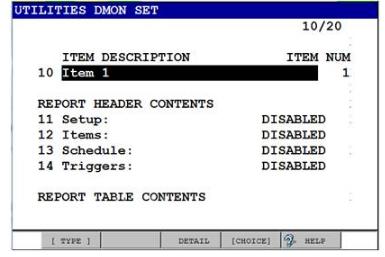

　　圖2-3 Data Monitor界面的監控項目

　　按Detail進入設定

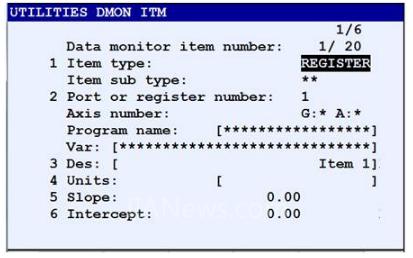

　　圖2-4 監控項目設置

　　監控項目類型可以選擇integer、real、I/O、register、axis。本例中選擇了R1寄存器和I/O口的DO信號進行監控。

　　Data Monitor Schedule步驟

　　通過Utilities 菜單進入Data Monitor Schedule 界面

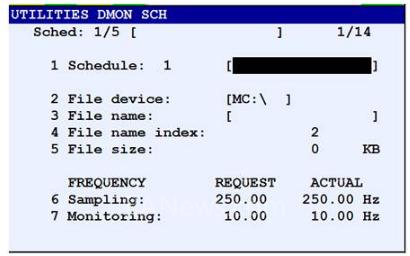

　　圖2-5 Data Monitor Schedule界面

　　每個Data Monitor Schedule能同時監控6個參數，監控參數數量可在第10行設置。還可以設置采用頻率、監控頻率以及記錄頻率?？梢栽O(shè)置監控參數的范圍，當監控參數進入此范圍時，機器人可以提出警示信息或暫停。

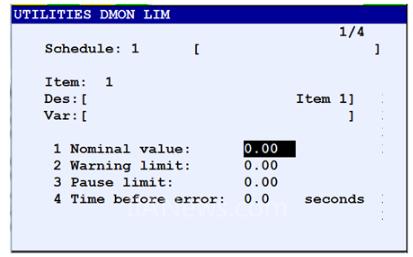

　　圖2-6 監控?cái)?shù)據報警和暫停設置界面

　　Data Monitor Schedule步驟

　　編程步驟涉及兩個程序指令：Sample Start[]和Sample End。

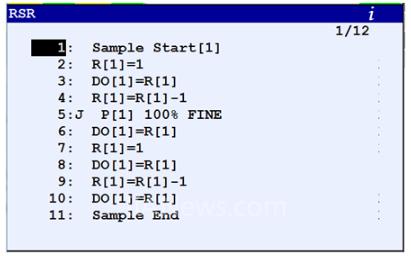

　　圖2-6 本例中的監控程序

　　Data Monitor Schedule步驟

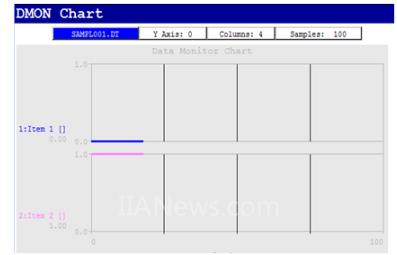

　　通過Utilities 菜單進入Data Monitor Chart，圖表形象表示參數的變化情況。

　　圖2-6 本例中的監控的參數在TP里的圖表顯示

　　功能總結

　　該功能可以監控機器人內部的系統變量、KAREL程序中的變量、I/O端口、R寄存器以及軸位置信息，并記錄為.DT文件，該文件可以存儲在U盤或MC卡上，用記事本打開后，可以看到各項監控信息的記錄。并能在Teach pendant上以圖表形象地表示出參數的變化情況。此功能便于工藝生產過程中對歷史數據進行分析。
