摘要： 本文分析了青鋼第二高速線材廠原設計的風冷線風機在生產中存在的問題，并提出解決方法。通過進行風冷線風機電機變頻改造，即利用變頻技術--改變電機轉速來調節風機風量，不僅可以滿足生產工藝的要求，而且可以降低電耗、降低故障率、優化生產工藝、增加工藝可實現范圍。這一技術的應用對高端品種鋼產品的生產和研發、節能降耗、環保等均有重要意義。
引言
隨著全球資源趨緊、金融危機造成企業利潤大幅下滑，節能降耗越來越被人們所重視。而由于我國工業現代化進程的加快，對電力資源的需求越來越大，從而造成電力資源的日趨緊張;同時在企業的生產中有大量的電能被白白浪費，通過先進的科學技術改造達到節能降耗的效果，已經成為企業降耗增效的主要措施之一。本文基于青鋼高線實施的風冷線風機電機變頻改造，深入分析了這一改造項目為企業帶來的效益。
一、風冷線風機系統簡介
第二高速線材廠風冷線風機采用離心式鼓風機，其作用是對吐絲機吐出的盤卷按工藝要求進行冷卻，它根據不同產品規格和品種要求，送出不同風量，結合不同產品規格和品種對應的不同輥道速度，實現對盤卷的不同冷卻速率和效果，實現奧氏體向索氏體、珠光體的轉換，從而保證線材具有良好的力學性能、表面質量和冷加工性能。全廠風冷線共21臺離心式鼓風機，電機功率為10臺200 kW和 11臺132 kW。風冷線風機布置見圖1。
風冷線風機為離心式鼓風機，結構見圖2所示，其工作原理是電動機驅動軸承箱，再通過傳動機構驅動風機的風葉旋轉，產生的高壓風通過風道進入風冷線，達到對風冷線輥道上熱盤卷冷卻的目的。
二、原設計的風冷線風機存在的問題
第二高速線材廠原設計的風冷線風機運行過程中存在以下問題：①由于用擋風板來調節風量，風機是全速運行，而擋風板阻力較大，很多的能量消耗其上，很多能量做了無用功;②200KW 的風機電機采用軟啟，但不能頻繁啟動，事故率較高、影響時間較多;③由于132KW的風機電機都采用直接啟動，起動電流很高，耗電量大，對變壓器造成較大沖擊;④由于采用擋風板調節風量，而且是分檔調節，風量不能連續調節，品種鋼生產的局限性很大;⑤品種轉換時需人工調節擋風板，需要8-10分鐘，降低了有效作業率;⑥直接啟動造成機械振動大，經常發生風機設備事故而導致停車。
為此，對風冷線風機電機分兩期進行不停產變頻改造，業已完成的一期改造是10臺200KW風機電機，其型號為:Y315L2-4 200 kw，電壓:380 V。
三、變頻調速的特點和控制原理
變頻調速是通過改變電動機定子供電頻率來改變旋轉磁場同步轉速進行調速，是無附加轉差損耗的高效調速方式，對風機、泵類一般無需采用專門變頻電機。變頻調速系統的關鍵裝置是變頻器，由它來提供變頻電源。變頻調速的突出優點是調速效率高，電源側功率因數提高，啟動能耗低，調速范圍寬，可實現無級變速，動態響應速度快，調節精度高，操作簡便。

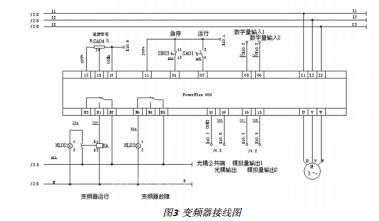

根據不同鋼種、規格的線材生產工藝要求，運行時只需對頻率進行調節，頻率的設定，既可以通過變頻柜柜門上的數字操作面板完成，又可以通過其上的電位器完成，二期改造后可實現操作員站的遠程操作，1分鐘內就可實現10臺風機的起停、頻率轉換。本次改造采用AB公司的PowerFlex400系列22CD460A103變頻器，其控制接線見圖3。
四、經濟效益分析
下面以生產Ф5.5mm硬線為例進行分析。軋制Ф5.5mm硬線時工藝要求使用9臺風機，改造前通過擋風板調節風量，風門共7檔，工藝要求開在4檔，風量與風門開度近似成比例關系;由流體力學可知，風量與轉速的一次方成正比，即風量與頻率成比例關系;因此，當采用變頻調速后，風門全開，對應改造前4檔風門風量的頻率約為30Hz。
改造前電機運行參數：運行頻率 50Hz，風門共7檔，開在4檔，電流 260A(實測)，電機功率因數0.9，則實際輸出功率為：
P=×0.38×260×0.9=154kw
改造后電機運行參數：風門全開，運行頻率30Hz，電流145A(實測)，電機功率因數0.9，則實際輸出功率為：
P=×0.38×145×0.9=86kw
按90%的作業率計算，由式⑴ 和式⑵可得，改造后日節約電能：
(154-86)× 0.9× 24× 9 = 13219.2 kwh
青鋼第二高速線材廠主要以生產胎圈鋼絲、鋼簾線等Ф5.5mm硬線產品為主，為保證Ф5.5mm的硬線C級質量精度，30#軋槽軋制噸數控制為300t， 28#、29#軋槽軋制噸數控制為400t，所以每天換槽4—6次(含日常檢修一次)，每次時間15—20分鐘，一天班中換槽時間平均為1.33小時(不含日常檢修)。改造前由于不能實現頻繁啟動且故障率較高，在班中正常換槽時，不停風冷線風機，改造后則可以停。僅此一項，比改造前每日可以節約電能由式⑴可計算出：
154×1.33×9=1843.4 kwh
根據第二高速線材廠生產Ф5.5mm 硬線占總量的70%比例，不計其余品種節電量，按青島市現行工業電價0.64元/ kwh(稅前價)計算，一年可以節約電費：
0.64×(13219.2+1843.4)×30×12×0 .7=242.93萬元 ⑸ 一期改造設備費、電纜費、土建費總計約160萬元，因此實際投資回收期約為8個月。
工藝優化效果：由于生產工藝屬于企業的技術秘密，現僅以一個參數為例，說明本次技術改造對生產工藝的優化程度。
由上例可以看出，通過變頻可以很方便地設定為45HZ，但風機風門是無法調在6.3檔的。
通過工藝優化，為青鋼高端產品的開發提供了更廣闊的空間。
五、結束語
本次改造，于2008 年11月完成了設備的安裝調試工作，2009 年 1月完成了所有主要產品風冷工藝的新工藝參數設計、現場實驗、產品驗收、工藝標準化等一系列相關工作。
實踐證明，利用變頻技術改變電機轉速來調節風量取代風門控制風量，能取得明顯的節能效果和綜合效益：年直接經濟效益達242.93萬元，投資回收期 約8個月;同時可實現頻繁啟動;啟動電流平滑調節，減小了對變壓器和電網的沖擊;啟動平穩，減小了對機械設備的沖擊，降低了風機事故率;實現靈活的工藝設定，品種鋼性能控制更精確，有利于新產品開發;提高了工作效率，降低了勞動強度。
