進入設置界面，在此畫面中可以設置開機啟動畫面，屏保時間，蜂鳴器聲音，亮度調節，時間校正以及導入導出工程。

　　怎么進入系統界面呢?

　　先看一下自己的觸摸屏屬于哪一種類型。根據進入系統界面途徑，觸摸屏大致分為三類：背面帶撥碼開關，背面無撥碼開關可觸控，背面無撥碼開關不可觸控的按鍵式。分別如下：

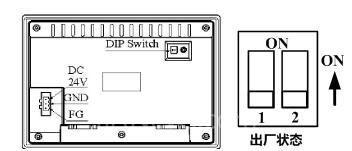

　　第一類產品：帶DIP撥碼開關觸控式HMI(4000,5000系列)

　　設置DIP Switch處于不同的位置可使HMI系統處于不同的工作模式，要進入系統設置界面，只要將HMI背面的DIP開關SW1、SW2都置于ON位置即可進入。

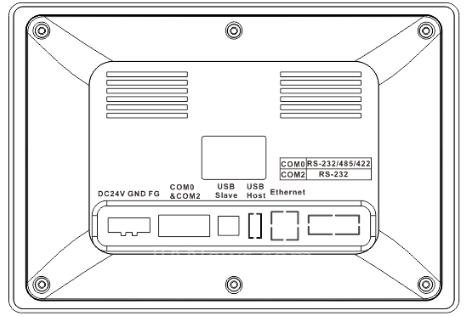

　　第二類產品：不帶DIP撥碼開關觸控式HMI(4030系列，F(xiàn)7，F(xiàn)10，SZ7系列)

　　這一類的觸摸屏因?yàn)楸趁鏇]有DIP撥碼開關，故選擇進入不同工作模式如下：

　　觸摸屏上電前用手指按住液晶屏不放，給觸摸屏上電，待觸摸屏自動進入模式選擇界面之后方可松手，根據模式選擇界面提示進入相關操作?？蛇x擇進入系統設置或者其他工作模式。

　　第三類產品：不帶DIP撥碼開關無觸摸功能的按鍵式HMI(KM5303T,CZ10)

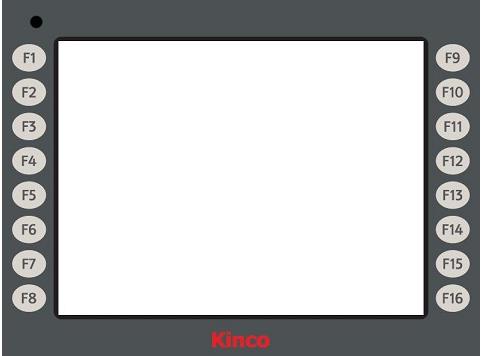

　　CZ10

　　觸摸屏上電前用手指按住F1按鈕不放，給觸摸屏上電，待觸摸屏自動進入模式選擇界面之后方可松手，根據模式選擇界面提示進入相關操作。

　　此時單擊F2，系統進入設置界面，在此畫面中可以設置開機啟動畫面，屏保時間，蜂鳴器聲音，以及亮度調節，設置完成后，可單擊Restart按鈕重啟觸摸屏;

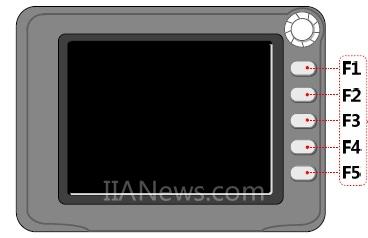

　　KM5303T

　　在HMI上電瞬間即出現啟動畫面前，同時長按F4和F5鍵，直至出現setup界面。

　　備注：我們也可以在工程里用HMI系統特殊寄存器進行系統設置以及相關硬件參數設置，例如蜂鳴器聲音，亮度調節，液晶對比度調節，詳情參見HMI軟件用戶使用手冊。

　　總結：有撥碼開關的屏，開關SW1、SW2都置于ON位置即可;無撥碼開關的觸摸屏上電前按住液晶屏不放，即可選擇進入系統設置界面;CZ10上電前按住F1，進入界面后單擊F2;KM5303上電瞬間同時長按F4+F5。更多工作模式選擇可參考產品包裝內的安裝說明書也可撥打4007005281客服電話解決!
