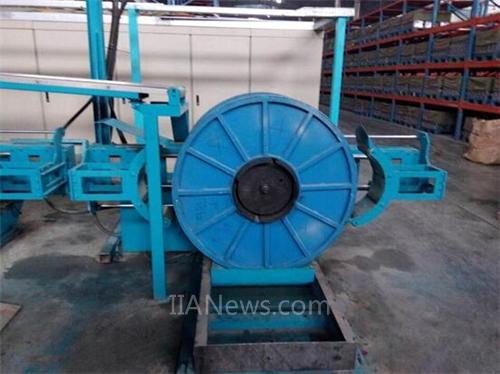

摘要：鉛帶收卷機，主要是收集鉛帶，需要張力控制!工藝流程如下：

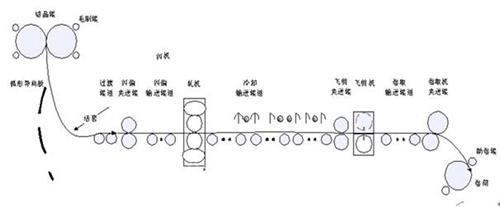

工藝流程圖僅供參考(1)

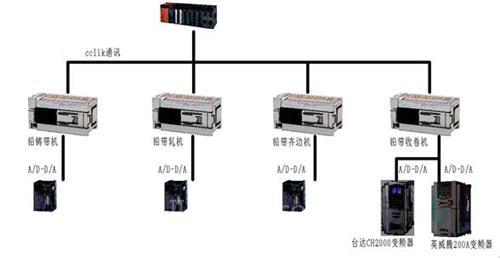

　　電氣控制圖僅供參考(2)

　　本文以收卷機(卷筒)控制系統維例，詳細介紹了英威騰電氣股份有限公司開發的Goodrive200A系列變頻器在收卷機(卷筒)上的應用。

　　關鍵詞：

　　一、引言

　　一種鉛帶收卷機的自動助卷裝置，用于解決鉛帶收卷機切換時的鉛帶導入問題，它包括執行機構、驅動機構和鉛帶導向槽，所述執行機構由壓緊輥組件和收卷機主軸組成，所述壓緊輥組件包括布置在收卷機主軸左右側的兩部分，其中每一部分均包括壓緊輥、壓緊輥固定座和導向板，所述壓緊輥數量不少于三個，它們均通過軸承組件與壓緊輥固定座裝配，所述壓緊輥固定座呈圓弧形狀，其徑向截面為矩形槽結構，壓緊輥布置在該矩形槽中，在相鄰兩壓緊輥之間設有導向板，所述導向板固定在壓緊輥固定座矩形槽的邊緣部位。本實用新型結構簡單，運行穩定可靠，不僅顯著地提高了生產效率，而且消除了安全生產方面的隱患，同時為設備的自動化升級帶來了極大便利。

　　二、控制要求

　　本文僅以英威騰變頻器在鉛帶收卷使用現場的要求為例進行說明，如圖 2 所示，具體控制要求有如下：

　　? 客戶需求一臺5.5千瓦變頻器控制收卷電機，隨著卷徑的變化，張力隨之變化

　　橋，變頻器采用直流供電。其中對變頻器及控制要求主要包括：

　　a) 低頻轉矩輸出較大。

　　b) 加減速過程中速度輸出的均勻性。

　　c) 斷電維持并減速同步停車。

　　d) 減速同步停車的減速時間最好精確到小數點后兩位。

　　e) 張力控制要求精確。

　　三、英威騰 Goodrive200A

　　Goodrive200A變頻器具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。同時，Goodrive200A變頻器具有

　　超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性。

　　1. 產品可實現準確的參數自學習，提供優異的電機驅動性能;

　　2. 具有先進的開環矢量控制性能，良好的電壓、電流控制技術;

　　3. 產品設計嚴格遵循IEC國標標準，并通過了CE認證測試;

　　4. 標配內置RS485通訊接口，支持Modbus通訊協議;易用的上位機軟件，便于監控和調試;

　　5. 內置選配C3濾波器，可外置選配C2濾波器，EMC性能更優秀，使產品在電磁干擾場合更適用

　　四、系統接線及調試

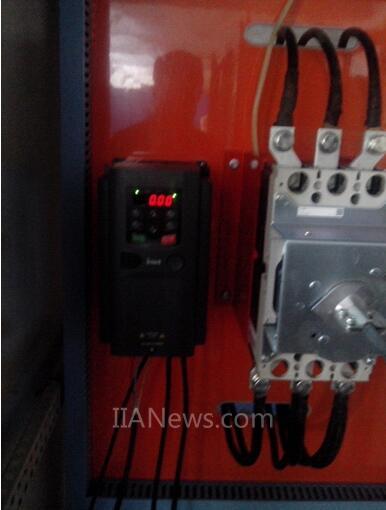

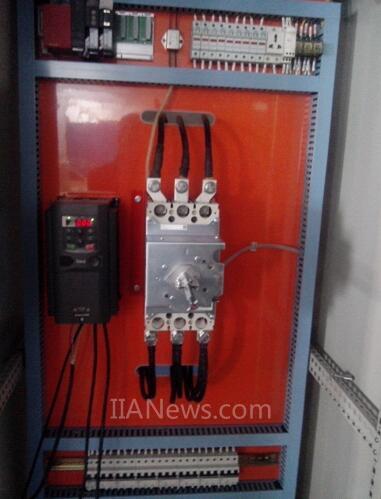

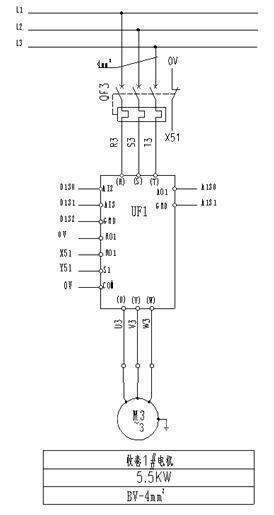

　　接線圖

　　系統調試

　　調試主要解決以下幾個問題

　　1. 是低頻力矩輸出能力

　　2. 低速下的收卷是否平穩

　　3. 在不同速度下的力矩參數設定

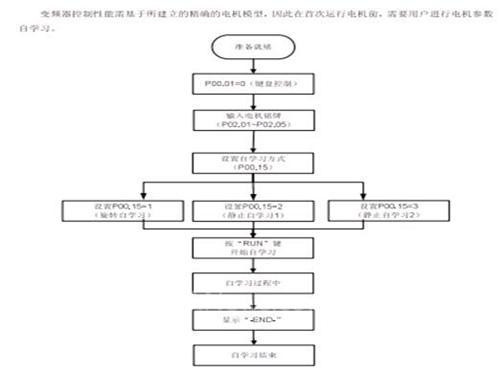

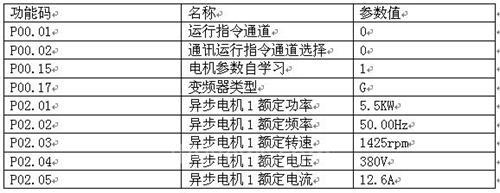

　　第一步：電機自學習,具體的操作參數請參考以下圖片

　　注意：

　　1、嚴格按照電機名牌來正確設置電機參數

　　2、電機自學習時，選擇旋轉自學習時，必須將電機與負載脫開，使電機處于靜止、空載狀態，否則電機參數自學習的結果有可能不正確，此時，異步電機可以學習P02.6-P02.10的參數。

　　3、電機自學習時，選擇靜止自學習1時，不必將電機與負載脫開，但是由于只學習了電機參數，對控制性能有一定的影響。此時，異步電機可以學習P02.6-P02.10的參數。

　　4、電機自學習時，選擇靜止自學2時，不必將電機與負載脫開，但是由于只學習了電機的部分參數，對控制性能有一定的影響，此時，異步電機可以學習P02.6-P02.8.

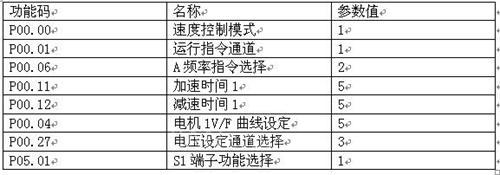

　　當電機學習完了，然后在設定以下變頻器參數(部分參數)：

　　變頻的功能非常全面，有短路、過載、過壓、缺相、失速等多種保護和故障輸出功能，能有效保證系統安全高效的運行。

　　五、總結

　　這款變頻的功能非常強大，我也是只是用了一小部分功能，例如這款變頻器針對供水，有供水的功能組，而且還有內部PLC，通訊功能強大，而且操作簡單。

　　參考文獻：

　　《Goodrive 200A 變頻器產品說明書》深圳市英威騰股份有限公司
