每座橋都有既定的高度，并非每艘船只都能隨時通過。荷蘭天鵝橋——伊拉斯謨斯大橋，為來往船只實時顯示當前大橋的最大通行高度，以避免大型船只通過時損壞橋體以及往來車輛。顯示面板通過中型控制器AXC 1050和Radioline無線系統獲得必要的數據，這兩個重要裝置均由菲尼克斯電氣提供。

　　伊拉斯謨斯大橋是歐洲最大且最重的開合橋，總長802米，重達6800噸。它的南斜坡橋面可以根據需要而掀開，以利于較高的船只順利通行，由當前水位決定的最大通行高度顯示在六個顯示板上。伊拉斯謨斯大橋于1994年開始建造，兩年后建造完成。荷蘭公司?VO B.V.全程參與了該項目。?VO的項目經理Richard Hecker負責此項目中控制技術的現代化改造工作，其中一項重要任務就是將大橋?qū)崟r最大通行高度傳輸?shù)斤@示面板上。一直以來，?VO與菲尼克斯電氣荷蘭子公司有著非常良好的合作基礎，在這個項目當中，雙方共同擬就了一個解決方案，來滿足運營商的需求。

　　顯示面板和控制中心升級

　　伊拉斯謨斯大橋早在2000年就曾規劃和實施過一個項目來采集與顯示當前橋梁最大通行高度的數據，這樣，過往船只的船長就能很容易的確定，是可以直接從閉合的橋梁下方通過，還是需要等待可開合部分打開才可通行。根據需要，開合橋每天在預定的時間打開兩次。當時的系統采用的是固定電纜，存在明顯缺陷：容易出故障、維護耗時且成本較高。經過多次雷擊，原有系統在2014年遭到損壞。鹿特丹市的維修管理部門委托?VO公司對系統進行現代化升級改造。

　　?VO的工作人員與菲尼克斯電氣的自動化團隊一起分析了原有方案，并開發了一個基于最新技術的解決方案。將原來的現場顯示設備予以保留，并連接至新的控制中心。在項目進行過程中，開發六個可視化單元的串行通信成為工作人員需要面對的一個挑戰，且相關資料文檔也非常有限。因此，從項目開始時，團隊人員就非常仔細地研究如何控制這些可視化組件，從而選擇最合適的菲尼克斯電氣產品。

　　Richard Hecker是?VO公司的項目經理，負責此項目中控制技術的現代化改造工作。

　　計算值的無線傳輸

　　實時海平面高度的信息通過兩個壓力傳感器進行記錄，并轉化成模擬量傳輸給AXL F AI4模擬量輸入模塊。作為Axioline系統的一部分，AXL F AI4通過Axiobus將數據傳送給相鄰的中型控制器AXC 1050，后者將對數據進行評估。根據海平面和伊拉斯謨斯大橋絕對高度之間的差距計算出最大通行高度，然后在顯示在面板上。

　　為了實現與可視化組件之間的串行數據通訊，AXC 1050通過串行通信模塊AXL F RS UNI進行了擴展，這個模塊將大橋通行高度的計算值作為串行信號發送至六個顯示面板。?VO和菲尼克斯電氣選擇了基于無線技術Trusted Wireless 2.0的Radioline系統，將串行信號通過無線方式傳輸至可視化組件上。Trusted Wireless 2.0專門為數據與信號的遠距離可靠交換而設計，因此適用于橋梁。Radioline系統操作簡便，無線輸入和輸出模塊通過設備上的指輪開關進行配置，用戶不需要對其進行編程。Radioline既可以傳輸I/O信號，也可以傳輸串行數據。除此之外，它還有另外一個優勢：支持不同的網絡結構。既可以實現點對點的傳輸，也可以實現網狀網絡的傳輸。

　　智能電涌防護

　　?VO為每一個安裝在伊拉斯謨斯大橋上的可視化組件上都配置了一個定向天線，同時，在控制室的屋頂上安裝了與之相對應的定向天線，從而讓每一個可視化組件都實現點對點連接，能夠顯示實時最大通行高度。為了避免由于雷擊等原因產生的電涌損壞相關設備，并且提高系統在故障情況下工作的安全性，在信號接口處使用了Lambda/4技術的天饋電涌保護器對其進行防護。通過這種方式，傳輸設備得到了可靠的電涌防護。同時，得益于天饋電涌保護器產品的高帶寬，信號的傳輸不會受到任何影響。

　　菲尼克斯電氣荷蘭子公司的自動化專家根據?VO的要求承擔了所有編程任務。中型控制器AXC 1050采用IEC 61131-­3標準化語言進行了編程。IEC 61131-3是可編程控制器(PLC)的國際標準編程規范，因此，創建的程序可以很容易的移植到各種平臺上進行使用。此外，菲尼克斯電氣荷蘭子公司的工作人員還配置了Radioline無線解決方案，并將其連接到控制系統。

　　可靠應用

　　為了實現橋梁最大通行高度的可視化，項目中采用了來自菲尼克斯電氣產品系列中的不同組件和系統。通過與基建應用中工作人員的專業知識相結合，菲尼克斯電氣團隊與?VO團隊的人員一起制定了適用于鹿特丹項目的解決方案。經過現場驗收測試，目前已經整合至伊拉斯謨斯大橋的日常維護和全天候緊急服務中進行可靠應用。

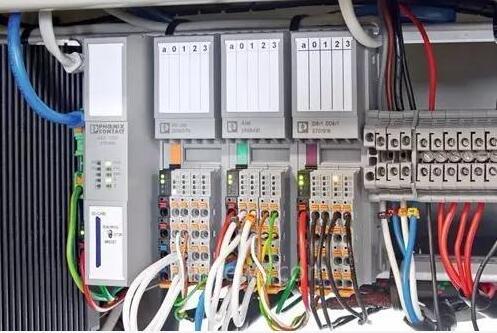

　　除了中型控制器AXC 1050外，在控制中心的控制柜中還安裝了Axioline系統的I/O模塊
