【項目簡介】

　　本OTS項目是為中石油遼陽石化分公司20萬噸/年乙烯項目定制開發的仿真系統，用于操作人員的工藝培訓和技能考核。

　　該系統采用和利時DCS平臺翻譯轉換橫河CS3000、霍尼韋爾TDC3000系統，并與機理數學模型相結合的方式，實現對乙烯全流程工藝的高精度模擬;同時采用3D仿真技術，對C204壓縮機組實現三維立體式的仿真，讓學員能夠身臨其境，有更直觀的感受;該系統具有實時性、準確性、逼真性、統一性和連續性等優點。遼陽石化公司充分利用該仿真系統對操作人員進行定崗定級的培訓與考核，有利于量化考核操作員操作水平，對操作員技能認證起到了積極作用。

　　【仿真工藝】

　　該仿真系統對年產20萬噸乙烯裝置生產工藝流程進行動態模擬，工藝范圍涵蓋：

　　裂解爐、急冷、壓縮、制冷、冷分離、熱分離等六個工段組成，其中C204壓縮機采用3D軟件進行仿真，學員既可以在三維系統中行走、操作設備，也可以觀察、監測工藝參數的變化;

　　【系統功能】

　　該系統功能描述：

　　1)三種操作模式：?jiǎn)螜C(jī)練習，聯合協同操作，考核模式，靈活性強;

　　2)可以進行聯合協同操作練習，培養團隊配合協調能力，并可分開中控DCS和現場操作，便于操作模擬真實現場操作;

　　3)考評系統：可對操作步驟與關鍵工藝參數同步考核;自動統計學員分?jǐn)?shù)，客觀、準確，可以為操作員提供客觀等級認證;

　　4)故障處理與事故演練;

　　5)壓縮機組3D現場站系統;

　　【技術特點】

　　1、采用國際主流地機理模型仿真平臺(HOLLiAS SimuPlant)

　　1)建模軟件平臺采用專業的物性數據庫，收集了4000多種純組分，多種物性方程，以提供化學及相關工藝過程設計所需的物性、熱力學性質和傳遞性質數據推算的標準來源。

　　2)對熱力學模型系統提供一系列工業標準的方法來計算物系的熱力學性質，如K值、焓值、熵值、密度、氣相和固相在液相中的溶解度，以及氣體逸度等。這些方法包括：

　　● 一般關聯式：如CSK值算法、API液相密度算法

　　● 狀態方程：如SRK、PR計算K值、焓值、熵值和密度

　　● 液相活度系數模型：如NRTL計算K值

　　● 氣相逸度方法：如Hayden-O'Connell法計算二元締合

　　● 特殊組分系統的計算方法：如醇類、甘醇類、酸水系統、氣體脫硫系統等等

　　● 固-液平衡方法：如Van'tHoff法計算固相在液相中的溶解度

　　2、翻譯轉換DCS技術

　　本項目采用和利時工業級DCS對其它品牌DCS的“對等轉換技術”，成功翻譯橫河CS3000、霍尼韋爾TDC3000的DCS工程;實現仿真系統的DCS架構、控制圖形組態、邏輯組態與實際中控室內DCS系統高度相似，具有仿真精度高、仿真逼真度高的特點。

　　3、智能評分系統

　　1)智能評分系統包括操作評分系統和工藝參數評價系統兩部分。

　　2)評分標準和評分特點通過圖形組態實現，給用戶更多的選擇余地，結合自身特點，靈活操作，便于后續的擴展與維護。

　　3)自動統計學員考試分?jǐn)?shù)，實時監控操作步驟。

　　4、教師站軟件

　　1)教師站負責管理和監控學員的學習情況，給學員布置練習，為其設置各種故障點，對學員進行考評等。教師站能夠方便的回溯到任何一個模擬環節上，以供學生對某個學習點進行反復操作、熟練。

　　2)具有控制培訓項目的選擇、開始，監測、統計、打印學員操作成績等功能。

　　以下是該項目截圖展示：

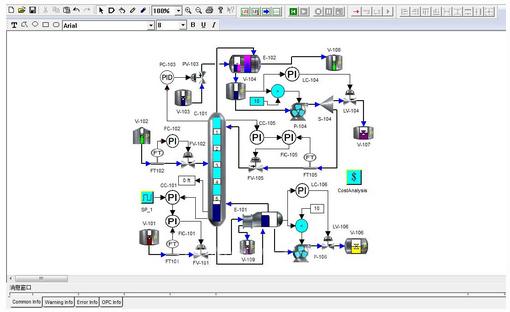

　　圖1 先進的圖形化自動建模軟件

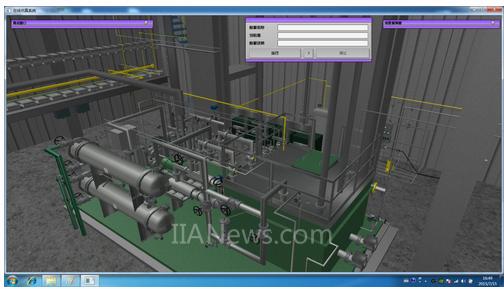

　　圖2壓縮機3D現場站仿真畫面

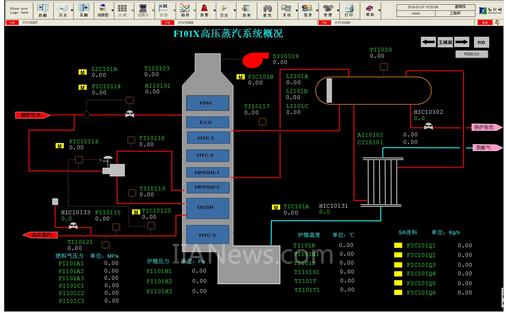

　　圖3乙烯裂解爐DCS仿真畫面

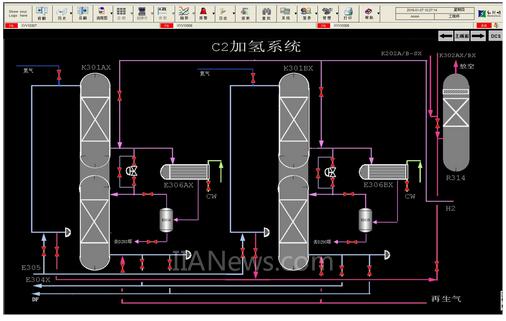

　　圖4加氫系統現場站仿真畫面

（轉載）
