坐落于科隆德國航空航天中心(Deutsches Zentrum für Luft- und Raumfahrt - DLR)太陽能研究所目前正在從事聚集型太陽能熱發電系統的研發和認證工作，在一項 DLR 的實驗中，一個直徑為 1.5 米的拋物面凹面鏡可以精確聚集太陽光的熱能，聚集起來的陽光強度很大，可以熔化一個一分和五分錢的硬幣。因為該系統能夠聚集 10000 倍的太陽光熱能，而這個熱能能夠產生不可思議的 3000 攝氏度的高溫。

　　太陽能聚集系統在工作原理上就是一個大尺寸的凹面鏡：它們匯聚太陽輻射并產生熱能。而太陽熱能可以用來發電，或者直接用于某些技術工藝中，或者用于生產燃料。在對點聚焦和直線聚焦太陽熱能的研究中，DLR 研發了這種碟式太陽能熱發電系統(焦距長度較短的盤式太陽能聚集器)。

　　拋物面反射鏡繞兩根軸轉動來追蹤太陽。因此，系統焦點上的高聚集強度的直接太陽輻射 — 相當于 1000瓦的光能，能流密度可變 — 可以用于不同的試驗和測量中。甚至還可以實現 3000 攝氏度的高溫和 10 兆瓦/平米的能流密度。碟式太陽能系統能夠完成這些功能的先決條件是凹面鏡必須總是根據太陽位置精確校準。

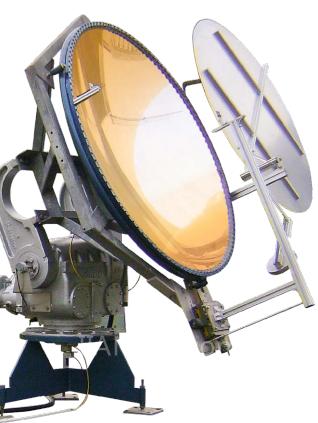

　　在對點聚焦和直線聚焦太陽熱能的研究中，DLR 研發了這種碟式太陽能熱發電系統(焦距長度較短的盤式太陽能聚集器)。

　　Carsten Spenke，太陽能研究院，德國航空航天中心，亥姆霍茲聯合會

　　德國 DLR 太陽能研究所與 2011 年 7 月從 DLR 技術熱力學研究所獨立出來，成為獨立的機構。 這所 DLR 太陽能研究所的重點研究方向是聚光型太陽能熱發電。這種太陽能熱發電系統將太陽光聚集起來，并通過一個電力轉換過程把所產生的熱能轉換為零二氧化碳排放的友好電能，為地球提供可持續發展的能源。該研究所在科隆、斯圖加特、阿爾梅里亞(西班牙)以及德國于利希(自 2011 年起)都設有實驗點。

　　軟件功能塊確保精確校準

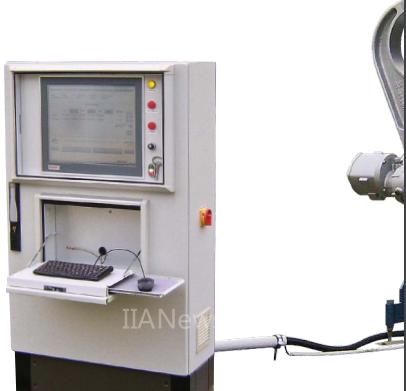

　　控制系統的核心部分是一臺 Beckhoff CX5020 嵌入式控制器，它負責完成所有控制任務。太陽位置通過 TwinCAT“太陽位置算法”功能庫中的 FB_SPA 功能塊計算，計算結果被傳輸?shù)?TwinCAT NC PTP 中，以控制兩個步進電機。EtherCAT 端子模塊系統中的 EL7041 步進電機端子模塊電機電流最高可達 5 A，能夠提供一個高效、高動態的驅動解決方案。兩根軸的精確位置通過安裝在碟式太陽能系統齒輪箱輸出端上的兩個絕對值型旋轉編碼器反饋。編碼器直接與 EtherCAT SSI 接口端子模塊 EL5002 連接。很多 EtherCAT 端子模塊都可提供用于采集測量數據并能夠分析各種信號。用戶界面采用的是一臺 Beckhoff 帶觸摸屏的 CP6903 控制面板，由于其前面板防護等級達到 IP 65，因此非常適合用于室外使用。

　　追蹤精度在 2011 年 9 月份的“Aerospace Day at the DLR，Cologne-Porz” 中正式公布。碟式太陽能系統的焦點上事先安裝了一個用于裝硬幣的容器。一旦云層中有陽光射出，參觀者就可以在硬幣上熔一個洞。其速度之快很好地證明了太陽光所具備的能量是難以想象的。
