摘要：相比傳統控制方式，采用變頻器控制的施工升降機，不僅能避免電機在啟動和停止瞬間因電網異常導致輸出力矩不足而產生的“溜車”現象，而且大大減少了機械系統之間的沖擊，同時也提高了運行過程中的平穩性和工作效率。本文以湖北某建筑機械公司施工升降機應用為例，說明GD300-69系列變頻器在施工升降機控制系統中的優點。

　　關鍵詞：施工升降機、GD300-69變頻器 舒適性 效率

　　一、引言

　　施工升降機是現代高層建筑施工中必不可少的設備，傳統施工梯采用的是繼電-接觸器控制方式，直接啟動和機械抱閘強制制動，啟制動沖擊大，舒適性差，大大影響了機械結構的使用壽命。從近年建筑機械相關展會的情況來看，變頻施工梯所占比重越來越大，已經成為發展的必然趨勢。英威騰順應時代發展，深入研究建筑機械行業，推出Goodrive300-69系列建筑機械專用開環矢量變頻器。本文以湖北某建筑機械公司施工升降機應用為例，說明GD300-69系列變頻器在施工升降機控制系統中的優點。

　　二、工況及控制要求

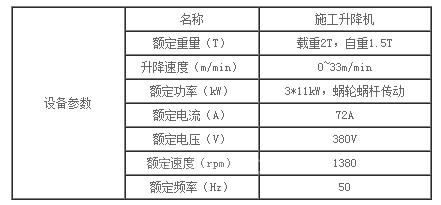

　　客戶要求升降機啟停平穩無誤提和下溜，運行可靠、調試簡單。根據現場實際情況，選擇我司GD300-69-037-4變頻器。

　　三、電氣接線

　　按照客戶現場電氣系統設計要求，變頻器接線如圖1所示：

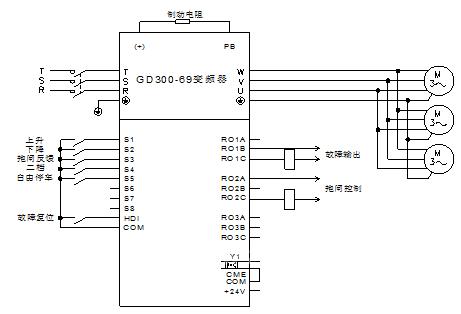

　　圖1 變頻器接線圖

　　四、系統調試

　　4.1 調試步驟

　　在確保主電路及控制電路接線正確的情況下，系統開始上電調試，調試步驟如下：

　　設置P00.18=1恢復出廠值;

　　輸入電機銘牌參數至P2組(多電機時功率和電流為多臺之和);

　　設置P24.00=6選擇施工升降機應用宏;

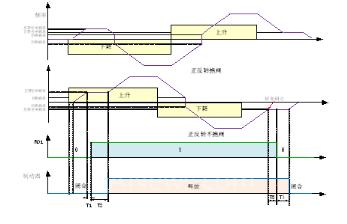

　　低速試運行à低速運行à高速運行(空載à輕載à滿載)，根據起停效果調整P19.12、P19.15、 P19.20、P19.21頻率設置及P19.37、P19.38、P19.39、P19.40、P19.44抱閘控制時間，使起停平穩舒適。

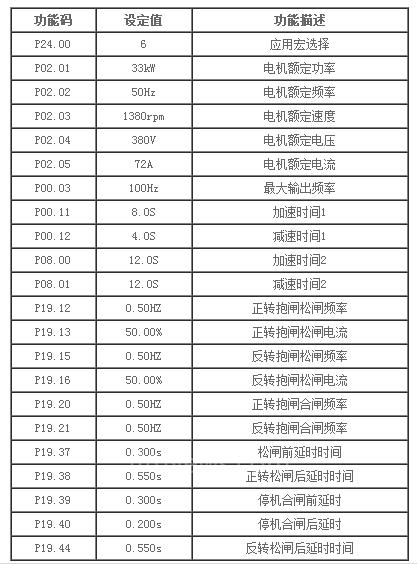

　　4.2 參數設置

　　4.2 實景圖片

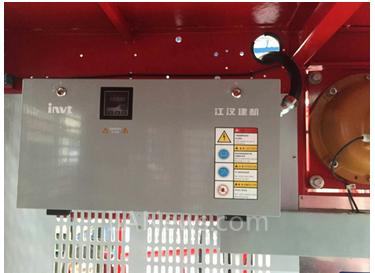

　　圖2 現場應用

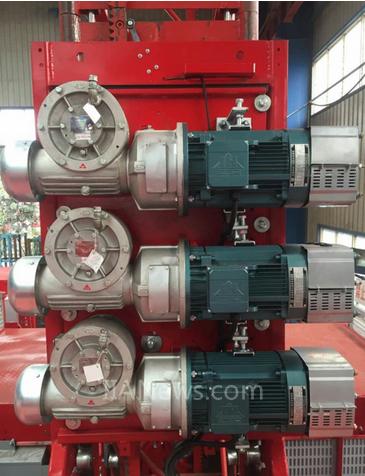

　　圖3 三電機傳動機構圖

　　五、英威騰Goodrive300-69系列變頻器在施工升降機上有以下優勢：

　　1. 起重專用抱閘邏輯控制：抱閘邏輯控制融合轉矩驗證功能，保障電機轉矩輸出，安全不溜車;抱閘邏輯控制支持啟動方向和正反轉切換抱閘選擇功能，可滿足各種起動要求;

　　2. 低頻大轉矩：0.5Hz松閘/抱閘頻率下，滿轉矩輸出，可實現滿載起停，不溜車。較低的松閘/抱閘頻率大幅減低了起停沖擊，實現 “零速”松抱閘控制，舒適性大幅提升;

　　3. 良好的負載適應性：通過對內部控制算法進行優化，解決了開環控制模式下空籠起停舒適性好帶載力矩不足，滿載起停舒適性好空籠誤提的問題，任何載重狀態下均能獲得優異的舒適性;

　　4. 輕載升速：負載較輕時，提升運行速度，設備工作效率大幅提升;

　　5. 建筑機械IOT： 可選配GPRS模塊，配合英威騰建筑機械物聯網，可實現遠程監控、診斷及設備鎖機/解鎖等功能。

　　六、結束語

　　經現場調試驗證，采用英威騰GD300-69建筑機械專用開環矢量變頻器，實現近似 “零速”松抱閘，平穩舒適無誤提和下溜，大幅減少對減速機、聯軸器、制動器等部件的沖擊;支持正反轉不抱閘切換，停層就位快，極大提升系統工作效率。

　　參考資料：

　　[1] 深圳市英威騰電氣股份有限公司《Goodrive 300-69變頻器操作說明書》
