QF-50

　　● 閉環行程達400μm;開環行程達450μm

　　● 優異的步進沉降和掃描性能

　　● 專為更大及擁有更高數值孔徑的物鏡而設計

　　● 直徑為29毫米的透明孔徑

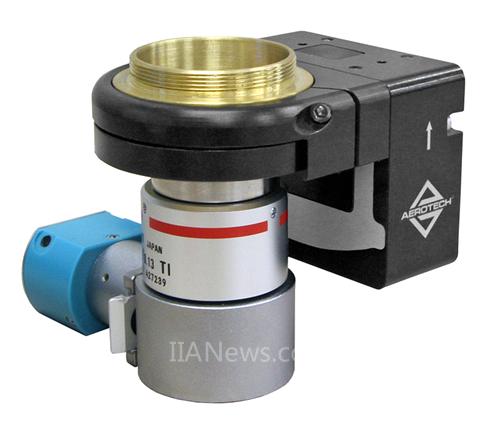

　　Aerotech的QFOCUS?QF-50壓電納米級定位臺專為高性能顯微物鏡和光學定位而設計。它擁有400μm的閉環行程和450μm的開環行程，還擁有高速， 0.01%的線性度，亞納米級分辨率和4nm的雙向重復性。 QF-50適用于光學儀器和下一代激光微加工應用。由于采用高剛度機械設計， QF-50與同類壓電掃描儀相比具有更大，孔徑( NA)數值更高的物鏡。 QF-50是需要高精度、高產量及長行程光學定位應用的理想選擇。

　　精密設計

　　QFOCUS_QF-50采用有限元分析優化后的精密彎曲導向，具有出色的剛度和諧振頻率，可實現更高的產量和快速的閉環響應。它還精心考量了QF-50撓性軸承的設計，確保了其在整個行程范圍內擁有無與倫比的幾何性能，平直度誤差達到40 nm。

　　直接計量反饋

　　使用獨特電容式傳感器設計的可選閉環反饋使得其擁有亞納米級分辨率和高線性度。與箔式應變計或壓阻式傳感器不同的是，該電容式傳感器可直接測量定位托架，具有優異的精度和重復性。

　　精確靈活的控制

　　當與Aerotech公司Q系列控制器和驅動器結合時， QF-50展示了其亞納米級定位分辨率和內部定位穩定(抖動)的特性，同時保持較高的定位帶寬。它還擁有高級軟件選項，如動態控制工具箱和運動設計器，可提供各種高效且易于使用的工具，包括迭代學習控制，諧波消除和命令成形功能，從而提供更佳的錯誤跟蹤功能和更快的步驟和定位時間。還可使用OEM驅動器選項。

　　安裝靈活

    QF-50擁有螺紋適配器，適用于大多數顯微鏡和物鏡。顯微鏡的轉臺允許在任意方向快速簡單地定位及安裝。此外，定位臺上的螺紋孔為機器或其他光學儀器中的定制接口提供了替代安裝方式。 QF-50具有標準的29mm透明孔徑，還可提供定制化定位臺設計、行程和螺紋適配器。

　　欲了解更多信息，請致電412-967-6854(直接聯系) Steve_McLane， 或發送電子郵件。此外，還可從以下網址獲取QFOCUS

　　QF-50參數：

　　關于Aerotech - 致力于運動科學

　　從1970年起，Aerotech(艾羅德克)就為世界各地的工業、政府、科學及研究機構的用戶設計并制造最高性能的運動控制、定位臺/平臺和定位系統。Aerotech的精密運動控制產品可為現今諸多要求苛刻的市場提供關鍵性能，如醫療設備和生命科學，半導體和平板顯示，光子學、汽車、數據存儲、激光加工、軍事/航空航天、電子制造、測試、裝配、研發及其他需要高精度、高生產力運動解決方案的市場。
