沖壓是機器人各種主要應用中工件出產速度最快的，一般情況下數秒鐘即可壓成一個工件，所以節拍對沖壓的影響在各項應用中也是最大的。在沖壓自動劃線的仿真中，壓機上模具的行程、壓機工作的節拍及壓機的信號設置等壓機本身的因素都會影響到最終整條生產線的節拍。如何在ROBOGUIDE中創建壓機并對壓機的運動及信號進行設置是沖壓自動化線仿真的關鍵因素。本文將對ROBOGUIDE該功能進行詳細介紹。

　　一、壓機的創建

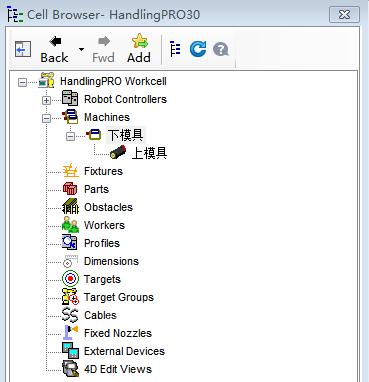

　　在ROBOGUIDE中導入外部的實體數模，可以添加在Machines、Fixtures、Parts、Obstacles等不同目錄中，如下圖所示。需要注意的是，在創建壓機的過程中，壓機應添加在Machines欄中，因?yàn)橹挥性趍achine上可以再添加Link，而且添加在machine上的link在設置之后是可以在程序運行時一起運動的。利用這一特性我們可以實現壓機下模具與上模具之間的相對運動。類似的如滑臺、轉臺、導軌等有多工位或者需要運動的設備都須添加在這個目錄中。

　　在將數模導入ROBOGUIDE前，需要使用3D制圖軟件將壓機數模拆分為上模具和下模具(包括壓機本體)兩部分并使用ROBOGUIDE將數模轉換為IGS格式。準備完成后，打開ROBOGUIDE，右鍵點擊目錄樹上的Obstacles，將鼠標移動至Add Obstacle上就會彈出右側添加obstacle的選項，點擊CAD File，選擇壓機下模具數模。然后右擊目錄樹上新生成的machine并Add Link，選擇壓機上模具的數模。拖動上模具數模調整與下模具的相對位置或在Link CAD選項卡中Location處輸入準確相對位置。至此壓機創建完成。在項目樹中選中下模具后，可移動整個壓機的位置。

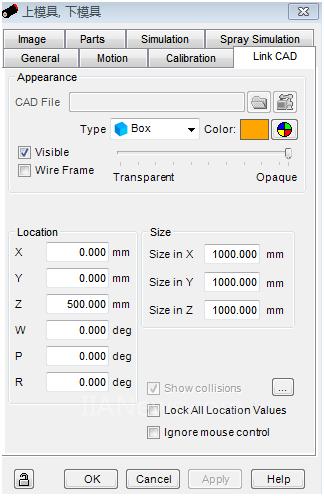

　　link(上模具)相對machine(下模具)位置設置

　　二、壓機的運動設置

　　壓機的運動主要通過link即上模具的設定實現。雙擊目錄樹中的上模具，對link進行設置。

　　在General選項卡中設置link的運動方向勾選Edit Axis Origin之后開始設置電機方向，Couple Link CAD選項啟用時修改電機位置會連帶改動數模的位置。從圖中可以看出，直線運動時，link沿著電機Z軸正方向運動;旋轉運動時，link繞電機Z軸旋轉。

　　三、壓機的信號設置

　　在沖壓自動化生產線中，壓機本身需要向外部發出信號，如到位信號、準許進入信號等。在實際生產中，壓機通過點對點或總線的方式進行信號的交互，在ROBOGUIDE仿真中，可以通過link的設置，實現壓機的信號控制。

　　雙擊目錄樹中的上模具，點擊進入link的Motion選項卡，選擇link的控制類型。在Motion Control Type下拉菜單中共有4種控制方式，依次分別為：伺服電機控制、設備I/O信號控制、外部電機控制和外部I/O信號控制。在壓機仿真時，一般選取設備I/O信號控制這一形式。

　　如上圖所示，由于壓機上模具都是豎直直線運動，在Axis Type(軸類型)處選擇Linear(線性)。在Speed處選擇Time，輸入壓機單次行程的時間，設定壓機的節拍。在Inputs和Outputs欄處設定要與壓機進行信號交互的機器人，在示意圖中當R1機器人DO[1]信號置于ON時，壓機上模具的link會向下運動200mm，實現壓機運動的仿真，200mm即為仿真中壓機的行程。

　　至此，ROBOGUIDE仿真中壓機的基本設置完成。
