在金屬加工設備上，MTS Temposonics磁致伸縮位移傳感器可以搭配電動絲杠或液壓系統構成完整的機械和電氣閉環調整系統。同旋轉編碼器工作時需要復雜的傳動機構相比，MTS Temposonics傳感器提供了一個非常直接和簡潔的技術方案。

　　下面介紹MTS磁致伸縮位移傳感器在幾種金屬加工設備上的應用。

　　典型應用-彎管機

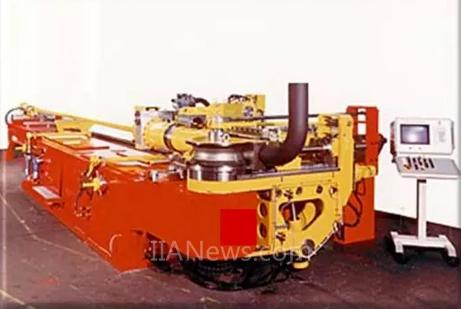

　　上圖所示的機器用于汽車生產線上，液壓缸將管子移動并壓入模具制成所需的形狀，MTS傳感器內置于油缸內，反饋當前液壓缸移動的行程，調節液壓油缸的動作來保證彎管的質量，提高模具加工的精度。

　　隨著加工對象多樣化的提高，需要生產越來越多具有復雜外形的的管子，制造商不得不增加用于控制位置的油缸數量，以確保制造不同尺寸的管子。由于生產空間受限，一些液壓缸的節流閥端蓋位置非?？拷＞呋蛘吖茏樱虼?，常常沒有足夠空間來安裝標準傳感器。

　　面對這樣的問題，MTS R系列的分體式傳感器可以滿足油缸緊湊的安裝空間，使最小的油缸的位置也可以得到控制 ，同時支持所有標準信號協議。

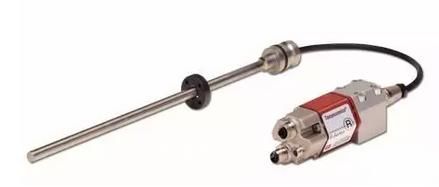

　　Temposonics RD型分體式傳感器，電子頭可與測桿分離，大大節約了油缸的安裝空間。

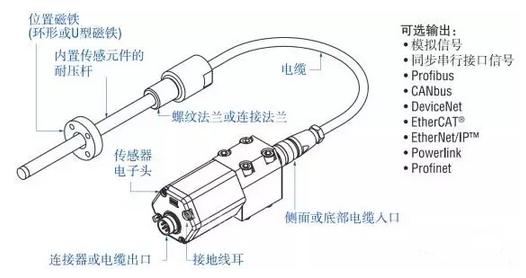

　　RD型傳感器的組成部件和接口信號如下圖所示：

　　典型應用-金屬板矯直生產線

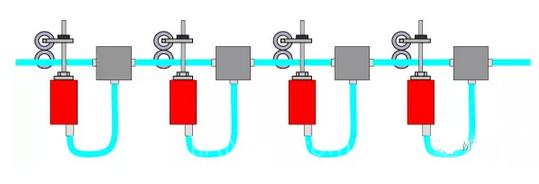

　　矯直機由多機架組成，每個機架的軋輥調整裝置安裝有MTS傳感器，用于檢測當前位置的調整量。即根據工藝計算模型給出的設定值，反饋每個機架的軋輥是否調整到位，這樣當鋼卷展開通過矯直機時將得到精確的校正。

　　在多個機架上都需要安裝位移傳感器，考慮到布線和實時通信的需要，通常選用MTS總線型傳感器，通訊接口信號組態靈活，通訊 插頭即插即用，無需焊接，而且可以保證 很高的絕對精度 (<+10μm) 以及很低的滯后時間。

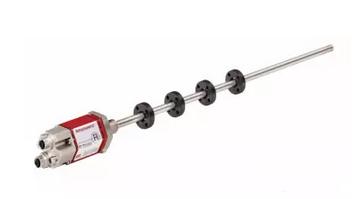

　　根據使用經驗，可以選用RH - Profibus 總線傳感器，帶配線盒，傳輸率1.5 MBaud. 同時支持多磁鐵位置檢測。

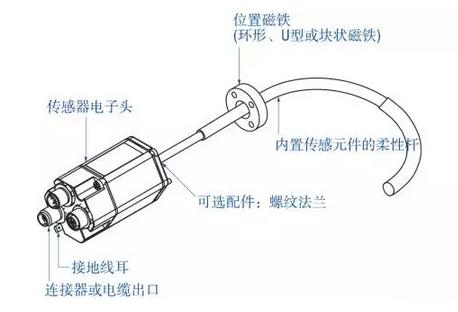

　　配置D53接口的Profibus DP輸出信號傳感器的多磁鐵應用意味著檢測量程較長，RH硬桿傳感器的安裝運輸都比較困難，可以采用RF柔性桿形式的傳感器，RF柔性桿形式的傳感器組成部件如下圖所示：
