眾所周知，人們?nèi)找骊P(guān)注環境狀況及碳排放對全球生態系統的影響。此外，新興經濟體對石油的需求增加，意味著石油儲量的消耗加速(根據國際能源署報道，目前每年石油的付運量是350億桶)，石油長期供應的不確定性上升。因此，汽車制造商面臨相當大的挑戰。他們需要開發更節省燃油的車型，才能確保繼續符合國際法規，同時超越競爭對手，為購車民眾提供駕駛成本更低和更環保的車輛。
應對這日益嚴峻的問題，以及遵守目前已經實施的嚴格監管規定的關鍵方法之一，就是降低傳統石油發動機的機械負荷。另一種方法是減輕汽車總重，使得提供相同駕駛體驗時所需能源(燃油)更少。從使用傳統的機械系統轉向主要用電的系統，對這兩種方法都有裨益。除電動助力轉向系統之外，電氣冷卻劑和油泵是轉向這種電子設計方法的常見例子。此外，進一步優化汽車電動機傳統實施手段的需求，比如側鏡調節、座椅定位、氣候控制、窗戶開/關，正進一步推動電動機械設計的創新。
目前，有刷直流電機和無刷直流電機(BLDC)都被用于汽車應用。但是，BLDC的受歡迎程度迅速增加，由于其眾多特性對汽車工程師頗具吸引力，其中最主要的是。
● 與DC電機相比，BLDC電機的控制度更高，支持可變速工作(能效更高)。
● 輸出功率相當時，BLDC電機通常比DC電機更緊湊，可以節省寶貴的空間(在現代汽車設計中，由于包含更多數量的線束等，空間日益受限)。
● 由于BLDC電機不需要電刷或換向器，因此，不會產生火花或噪聲問題。
● BLDC電機不容易磨損(這是DC電機存在的問題)，意味著使用壽命更長，從而降低維修或更換成本。
因此，在汽車系統中安裝BLDC電機顯然非常有優勢。但是，與DC相比，它們需要更先進的驅動電子。在許多情況下，分立方案用于驅動BLDC電機，涉及大量現成零件覆蓋電源、控制、保護和熱管理活動。通常，需要指定和安裝13至16種分立元件。但是，由于商業和技術壓力比以往更為大，這種分立方法開始被認為落伍。它依賴太多元件的購買、安裝和測試，日后未必切實可行。此外，這種方法的空間利用率不高，尤其是性價比也不高。
使用高度集成結構的電源模塊，為汽車行業提供了更有吸引力的替代方案。這可以減少元件數，提高空間利用率，以及提高可靠性(因為可能發生故障的元件更少)，還解決了分立器件安裝不方便的問題。此外，這種方法需要分配給任務的工程資源更少，縮短了設計周期，降低了所需投資。新興的新一代電源模塊具有更高集成度和更創新的封裝技術(其中采用導熱金屬基板)，是BLDC電機控制進一步發展的關鍵。
直接鍵合銅(DBC)基板結構正在推進更先進電源模塊的發展，提供優于分立部署或傳統的電源模塊方案的眾多操作和物流優勢。從本質上說，DBC基板包括導熱性卓越的絕緣陶瓷。這種陶瓷層在任一側繞過高度導電的銅層。外部銅板被涂層覆蓋，而內部銅層作為印刷電路結構的基礎。元件被直接焊接到DBC上?；ミB接合線連接晶圓和印刷電路結構，或連接模塊內的不同元件，大大縮小系統的物理占位，從而減小最終方案的體積和重量。
DBC還可以顯著縮短電源系統的熱路徑，而不影響電氣絕緣。這使得電源模塊可以顯著降低物料單成本，加快開發速度，改進熱性能。，這種技術還支持實施比以前提及的替代方法的尺寸小很多的布局。因此，可以顯著提高功率密度。它也無需電源模塊和散熱器之間額外的絕緣，為工程團隊提供了更大的設計靈活性。卓越的熱性能還意味著可以為電機驅動系統指定更小的散熱器，進一步減輕了重量、節省了空間和降低了總系統成本。
為應對更精密、更高性能的電源模塊日益增長的需求，針對汽車電機控制，安森美半導體處于DBC電源模塊設計的前沿。公司已經推出了STK984-190E，該額定的30 A/40 VMOSFET電源模塊經高度優化用于汽車的3相BLDC電機驅動應用。它在3相橋配置中包括6個MOSFET器件，另外還配以1個MOSFET提供電池反接保護開關機制。該模塊采用雙列直插式封裝(DIP)，尺寸僅為29.6mm x 18.2mm x 4.3mm，外形遠小于市場上任何同類產品。
由于STK984-190-E中的所有MOSFET都符合AECQ101規范，該模塊能夠應對汽車應用的苛刻條件。它經過高度優化，嵌入到12V汽車應用，包括泵、風扇和雨刮器，支持40°C 至 150°C的工作溫度范圍。STK984-190E可與安森美半導體的LV8907UW無傳感器電機控制器IC(結合一個用于車載網絡的LIN收發器)一起使用，為汽車BLDC電機控制提供了一個完整的參考設計。

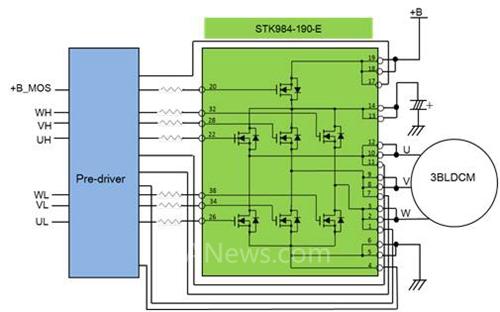

圖1：圖示安森美半導體的STK984-190E在汽車風扇系統中用于氣候控制

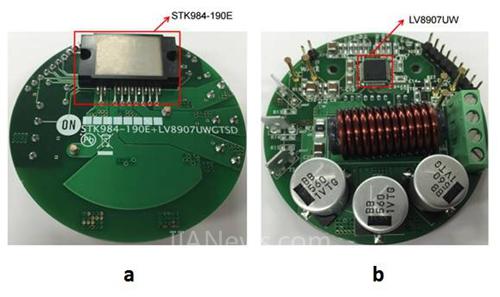

圖2：STK984-190E電源模塊和 LV8907UW電機控制器IC用于氣候控制風扇;a) 底視圖; b)俯視圖
采用更集成的策略，將能夠提高3相BLDC電機驅動的能效，同時使整個系統比以前更緊湊，重量更輕，可靠性更高。由模塊(例如剛剛詳細描述的電源模塊)實現的高功率密度水平，意味僅需傳統分立方案一半的占板空間，和一半的元件數量-尺寸縮小定對汽車電子的向前發展產生重大的影響。因此，這些非常先進的金屬基板模塊將使工程師能夠不斷提升汽車行業所期望的燃油經濟性和空間利用率。
