以民用客機為代表的復雜裝備制造在波音公司的引領下，已經從“分包”轉向“擴展企業(Extended Enterprise)” 協同制造的模式，作為主制造商的波音在飛機研制中的工作重心也發生了重大轉變，更專注于“總體架構和集成”，從而把更多的設計、制造工作授權給風險共擔的合作伙伴，引導擴展企業全面進入型號研制的每個階段，甚至于某些創新和科學研究領域。

　　波音的“夢幻飛機”B787正是從頭開始全面實踐基于全球供應鏈的復雜協同研制模式的型號，實現80%設計、制造工作的向擴展企業轉移，在整整經歷延后了四年左右的時間后終于在2011年9月26日才真正交付，全球供應鏈管理和PLM協同的巨大挑戰，正是其延遲交付的重要原因之一。

　　正是這一協同制造模式的巨大變革，使得原來集中式產品研制團隊，逐漸演變?yōu)榛诰W(wǎng)絡的分布式研制團隊，即產品設計協同團隊IPT不用再集中到一地，而是分布在世界各地，通過網絡進行協同設計，交換產品的相關設計信息。

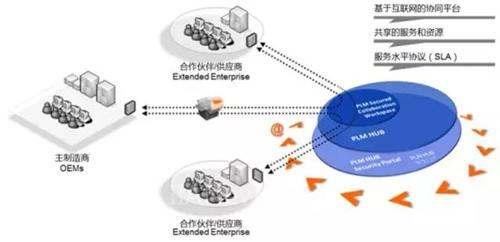

圖1 基于網絡平臺的協同模式

　　波音的夢想，空客的惡夢?

　　空客A380與波音B787在民用航空領域并不是產品對標的市場競爭對手，2005年成功首飛的A380和計劃2007年開始交付的B787標志著兩家巨頭對未來航空市場預測的巨大分歧，焦點產品的競爭實際轉化為飛機數字化研發體系的競爭及全球供應鏈效率的競爭，在這場龍爭虎斗的激烈爭奪中，PLM協同無意間成為民用航空產品研制的聚焦點。

　　2001年是空中客車歷史上關鍵節點，也就是空客工業經濟利益集團(法國獨特的一個商業概念 GIE)設立30年后，重組成為了一個真正意義上的公司——AIRBUS SAS，一個由法國、德國、西班牙合組的EADS(80%)和英國BAE公司(20%)聯合持股的現代公司治理結構。

　　但巨大的商業利益仍然使得重組后的空中客車公司內部紛爭不斷，圍繞著客機制造給所在地所創造的巨大商業和工作機會，最終形成了分布于四個國家的16個地點的制造基地。

　　重組前空客只是一個只管銷售和規劃的架子公司，所有的科研、生產都是由成員公司負責，缺乏統一的規劃、控制和管理。盡管GIE架構使空客在初創期間避開了很多官僚主義的羈絆和多國合作中民族主義的作祟，但在經營上缺乏像波音那樣全局視野下的協同配合，正是這一歷史的慣性造成了空客A380的PLM協同的惡夢。在A380的研制過程中，各國的分公司甚至還在使用著相同軟件的不同版本。比如三維結構CAD設計軟件CATIA，德國公司在A380部件的設計制造中使用的是CATIA的V4版本，而負責A380客機總裝的法國公司使用的是CATIA的V5版本。

　　達索CATIA的V5版本是其產品升級中一次重大轉變，為了適應日益主流的Wintel體系，CATIA對底層數據結構進行了重新設計，大大促進三維CAD軟件從傳統高端UNIX圖形工作站向低成本PC工作站的普及應用，但也失去最為重要的版本前向兼容性，即后續版本實現對前續版本的完全兼容。

　　在A380客機研制的初期，由于單一產品數據源尚未完全建立，數字樣機技術也正在發展中，軟件版本的不一致可能在協同研制單位之間的數據傳輸和交換時的差異問題，由于空客高層領導的疏忽，并未引起足夠的重視。直到在德國公司制造和裝配的A380前機身和后機身18段，運到法國圖盧茲進行對接總裝時，才發現在德國部裝的機身段上的電纜與在法國部裝的機身段的結構不協調、對接不上等一系列問題。問題的嚴重性是顯而易見的，技術人員在現場無法弄清，必須把德國制造的巨大機身段運回到原來工廠重新裝配。

　　這個看似簡單的軟件版本和數據協同問題，造成近60億美元的損失，最后空客公司不得不把A380飛機的交貨時間推遲近兩年。

　　值得玩味的是，幾乎是在同一個時候，波音B787也在研制的關鍵時刻，而兩家公司運用幾乎同樣的軟件體系，波音構建的全球協同網絡環境(GCE)，實施強有力的頂層規劃和數據協同控制，避免可能出現的數據一致性問題，成功實踐了全球協同制造模式?！癇oeing’s dream, Airbus’ nightmare.”是對這場競爭中戲劇性結果的最好注解。

　　歐洲軍團的痛定思痛

　　真是“一遭被蛇咬，十年怕井繩”，空客公司后續在研制A350客機中，為了避免再次出現A380總裝配中出現的數據問題，不得已為A350的機身段制造了物理樣機，這實際上是一個技術上的倒退，但也是在數字化協同不成熟條件下的不得已選擇。

　　但歐洲軍團并未放棄對于PLM協同夢想的追求，2007年當時的歐洲宇航防務集團(EADS，空客集團的前身)發起了專門的PHENIX計劃，協調成員企業的PLM工具、業務流程以及相關標準規范。

　　EADS的PLM協調中心成功進行了PhuSION協同平臺的部署，驗證跨多層次供應商的流程協作、異構系統的數據交換與互操作、數據安全與知識產權保護等。

　　BoostAeroSpace平臺的推出比Exostar整整晚了十年的時間，承載著歐洲軍團再次實踐數字化協同的夢想，構建Exostar并不具備的PLM協同云服務AirDesign，通過空客數字樣機(DMU)成功運用的經驗實現基于虛擬產品的協同設計，主制造商向下游供應商下達研制技術要求，通過上下文環境約束供應商的設計制造活動，并根據主制造商的總體設計而進行變更同步，從而實現主制造商與多下游供應商對于飛機類復雜產品研制的精確數據協同。

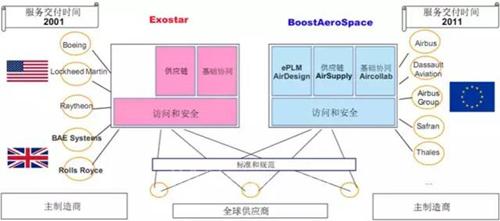

圖2 BoostAeroSpace和Exostar的對比

　　基于數字樣機的并行協同

　　新的空中客車公司成立后，很快組建了并行工程ACE(Airbus Concurrent Engineering)領導小組負責重新審視公司由飛機產品構思、設計、制造直至支持服務的每一環節，要求IPT團隊從一開始就考慮到產品全生命周期內各階段的因素，并強調各部門的協同工作。

　　由于飛機研制的復雜程度高，整個飛機的研制過程是串行的，產品定義信息缺乏共同的載體，分散在不同的專業人員的圖紙上，數據缺乏規范，連續的流動缺乏保障。數字樣機(DMU)正是利用數字化研制環境替代傳統物理樣機的技術和方法，將處于孤立和離散狀態的參與研制的不同企業、部門、人員、信息整合起來協同工作。

　　現代飛機研制方法從原有的基于物理樣機的串行方式演變成基于數字樣機的并行方式，DMU的運用是空客數字化協同研制體系的靈魂，也是并行工程得以推行的基礎。

　　怎樣并行地定義和管理DMU，使得設計、制造、工程分析的CAD/CAM/CAE軟件集成?如何管理合作者之間的產品數據和公司在世界范圍內的供應鏈?這一系列的嚴重問題就擺上了臺面。

　　空客公司在1999-2002年參與當時歐共體發起的ENHANCE計劃，包括來自于航空公司、制造商、科研機構和工業軟件提供商在內的50個合作伙伴，共同探索飛機產品的并行研發流程、模型驅動的多視角產品定義和管理以及承載的軟件工具和系統;又在2004-2007年參與VIVACE系統研究計劃，構建多學科協同研制的系統框架，并在直升機、飛機和發動機，從可行性研究、概念設計直到詳細設計的全生命周期里進行了應用性研究。從早期的A400、A3XX到近來的A320Neo，從并行模式下的“DMU as master”到協同模式下的“iDMU for all”，今天空客全球協同研制體系下的DMU運用已經日臻成熟。

　　大象舞步踏到了鼓點

　　“文件”是過去延續了20年的產品研發管理模式的核心，CAD以“文件”為設計意圖表達的載體，PLM以“文件”為技術狀態管理的對象。單個的“文件”是協同和共享最小的單元，依靠文件檢入檢出機制保障對于設計數據的獨占式鎖定和編輯，已經無法適應云端的協同平臺對更細協同粒度和更快協同時效的要求，需要基于面向?qū)ο蠹夹g(shù)和面向服務的架構SOA對系統進行徹底的重構，為此Autodesk重新設計的Fusion360，以及Solidworks原班人馬則打造的Onshape等云服務平臺，都在此時應運而生。

　　這個時候，2012年達索推出了3DEXPERIENCE(V6)平臺，說生逢其時其實并不中肯，這是達索在1999年發布全新的V5架構后系統再一次全面的轉身，試圖通過將CATIA、ENOVIA、SIMULIA、DELMIA等設計、仿真、制造進行統一的對象化融合，構建產品全生命周期的數字化云協同平臺。

　　不同于Fusion360、Onshape類輕量級平臺是基于徹底的系統重新設計，3DEXPERIENCE平臺上各軟件的對象化融合所遭遇的挑戰可想而知，但這種革命性的轉變順應了云協同平臺的要求，盡管問題重重、前路漫漫，大象的舞步踏到了時代的鼓點。

　　基于空客公司在民機研制中的數字化協同經驗和教訓， BoostAeroSpace對于AirDesign云服務的建設采取了循序漸進的策略，將提供的服務劃分為文檔交換、PLM數據交換和DMU應用三個部份、五個層次。

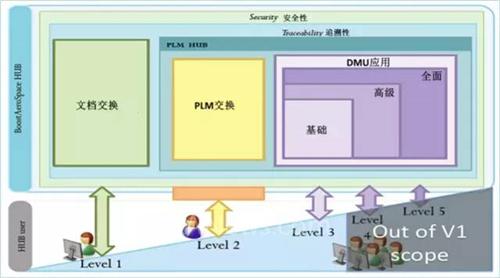

圖3 AirDesign服務的五個層次

　　達索基于3DEXPERIENCE平臺構建AirDesign服務V1.0，包含了文檔交換、PLM數據交換和DMU的基礎應用模式。即便如此，直到2014年6月AirDesign服務正式發布，距BoostAeroSpace的上線已有近三年的時間，而這僅僅是DMU協同應用的第一步。

　　空客與波音的數字化掰手腕

　　如果說從上個世紀70年代開始組建的空中客車工業公司，標志著歐美民用航空市場爭奪的開始，憑借著法、德等國政府的財政支持和以及近年來數字化協同研發體系上的巨大投入，在當今的民用航空市場主流產品的競爭中，空客neo系列已呈現比波音MAX系列更大的競爭優勢，這是空客引領的全球協同研制體系在產品研發、成本控制以及市場響應速度上的勝利，但競爭遠未結束，率先開創MBD數字化研發體系和全球協同環境應用的波音從未放棄重返巔峰的努力，繼續深化全球協同環境下的建模仿真數字化應用也許是改變市場格局的Game Changer。
