引言：自2012年發布以來，采用elecworks技術的OEM產品 solidworks electrical，在機電一體化設計方面取得長足的發展。

　　面向未來的產品設計

　　傳統機電設計手段將結構設計與電氣設計分離, 在風機控制系統中,傳統設計模式已經不能滿足業務的需要。本文通過企業實際應用與實施, 實踐了機電協同設計方式在電控行業的有效性與實用性。

　　一、引言

　　風電的控制系統是典型的機電一體化產品 。 機械結構與電氣兩個領域的設計工作銜接非常緊密, 完全分開已變得不可能, 兩方之間需要有大量的溝通與協作 。 在機械結構設計時,很多時候需要考慮電氣布線的空間、電氣元器件的安裝和維護操作空問等實際的問題; 與此同時, 在電氣設計的時候, 也需要考慮機械結構的空間間題。

　　但是,這兩個本該進行協同設計的環節,卻因?yàn)樵O(shè)計專業領域的差別, 以及設計軟件的不同, 長期處于分離的狀態。 嚴重影響了設計效率和設計質量。目前,很多企業只能采用試裝的方法, 來確定電氣元件的布局以及相應的線路連接。 如果出現機械結構和電氣結構打架的情況, 往往還要反過來修改機械結構設計, 產品研發周期很長, 工程師加班加點, 還是很難跟上客戶的交貨需求。 與此同時, 電氣安裝隨意性強，質量不穩定,過分依賴人的參與,線纜浪費嚴重等問題也很難得到解決。

　　因此, 一個好的電氣設計系統, 絕不僅僅是解決畫電氣原理圖的間題, 而應該能夠幫助企業建立起電氣機械協同設計平臺, 幫助企業提高設計質量。

　　二、 建立機電協同的設計模式

　　雖然東方電氣自動控制公司在機械、電氣每一領域有了成熟、專業的設計工具, 但雙方之間的溝通仍需要手工傳遞大量的數據信息,更無從談起設計信息的實時傳遞。這種使用非集成設計工具的傳統設計流程, 為機械結構與電氣之間溝通錯誤和信息傳速紕漏創造了機會, 由此導致各種設計問題, 帶來大量設計變更。 最終延長了企業的產品交付周期, 提高了企業的整體生產成本。

　　從2015年開始, 公司新能源部嘗試使用 SolidWorks Electric進行機電一體化設計, 通過幾個月的實施, 已成功完成了1.5MW直驅風機塔基柜和2.0MW風機變槳軸控柜的機電一體化設計。

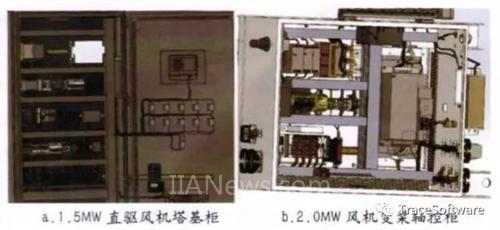

　　如圖所示(圖 Solidworks Electrical設計樣柜),與常規的柜體3D布局設計不同, 該設計不僅完成柜體內元件的3D布局, 還完成了柜內幾百根電線及電纜的連接, 同時還可以輸出電氣原理圖, 線纜連接清單(含線長)和元件清單。經過對部分線纜的實際測試, 軟件布線計算的長度與實際布線長度保持較好的一致性。該軟件實現了機和電信息的互聯互通，當你在拒體中任意選中一個元件，即可便捷地查詢出在原理圖中的位置, 以及元件的線纜連接信息、型號和主要電氣參數, 方便了故障的分析處理。在工程設計實踐中，還發現它將設計人員與生產實際聯系得更加緊密。在元件數據庫的支持下, 設計原理圖時, 你連的不再是兩個簡単的電氣符號, 而是通過選型將兩個“實在的元件”用“導線”連接起來,然后在電氣3D環境下進行布局和布線, 最終形成與真實產品一致性較高的“數字樣機” 。通過對“數字樣機”的數據提取和應用, 可以方便生產單位盡早熟悉新產品, 并提前進行相關準備; 設計人員可以據此提前編制直觀形象的產品技術文檔, 提高設計的效率和質量; 也可以將其進一步處理成用戶可以直觀體驗的展示數據。看到這些,讓人想象未來的產品設計面貌。

　　相比于傳統的2D產品設計, 3D設計提供了更加豐富的數據信息,能夠更加直觀形象地傳遞設計者的意圖。傳統設計中, 設計人員先是運用投影法將想象的產品進行轉化, 并繪制成2D工程圖,然后“圖紙用戶”再通過視圖關系在頭腦里重構出產品的形狀。 這對設計者和“圖紙用戶”都提出了較為專業的要求, 然而基于3D的設計則大大降低了對”圖形用戶”的要求?？磮D時,不再需要你在頭腦重構產品的3D模型,降低識圖難度,如果再運用虛擬現實技術,你或許還可以感受到產品溫度。

　　隨著移動智能終端運儲能力的增強和普及, 以及高速網絡的應用,直觀化、形象化的圖形文本,動畫有聲文本的優勢將更加明顯。 你隨時隨地都可以在智能移動終端上觸摸和體驗?zāi)闼信d趣的產品。然而這些都依賴于對3D數據的深度開發與應用, 對于設計人員而言, 就是要在產品設計過程中,創造出3D的“數字樣機”,而且是一個將產品的各類信息(材料、機械、電氣和電子等)與之相鏈接,形成“有聲有色”的生動“數字樣機”,而不是傳統圖是圖、表是表、文檔是文檔的產品信息“分離模式” 。不管是在2D還是在3D設計中都面臨一個同樣的問題, 那就是如何減少重復性勞動, 讓設計者更專注于產品的創新和功能的優化,提升產品設計的效率和質量。據有關資料顯示, Boeing 777客艙共有8個艙門,雖然每個艙門的結構都不一樣,但是其98%的機械零件都是通用的。如果我們每個艙門都去從頭設計一遍, 顯然是不合理, 如果能將這些相同的功能部分模塊化, 將相同零件標準化, 將相似部分參數化, 省去大量的重復性的工作,從而提高設計的效率。同時利用成熟的模塊還能提高產品的可靠性和降低生產成本。如果我們的設計工具能夠富有聯想功能, 就像現在的漢字拼音輸入法一樣,那么產品設計就不再是當前計算機輔助設計( CAD) , 而是輔助創新。然而,這一切要依賴于智能化元件庫的建設, 讓模塊化、 標準化和參數化的元件信息更加的豐富、 全面和智能。

　　對于產品設計者來講除了構造產品外, 對產品性能的分析評估是必不可少的環節。當前運用3D數據進行力學仿真可以在設計時看見產品的運動形式, 動力學響應特征, 熱或物質的輸運模式,乃至未來的失效形式等。如果能將這些分析數據轉化為我們可以感知和體驗的數據形式, 那么設計分析就不再是計算機輔助分析(CAE) ,而是輔助認知。這樣在仿真的過程中,你就不只是“看到”,而是能夠“體驗到”它的力和溫度, “見證到”它的變化。這或許會讓設計者把產品的功能做得更加合理優化,操作更加人性化,讓生產單位能夠據此優化制造工藝方法和流程, 提高生產效率和產品質量, 也會讓客戶對產品有更加深刻的直觀體驗和認知, 引導和觸發其購買愿望。 這樣的設計將會讓設計者, 與產品的制造者、客戶貼的更近。

　　三、結論

　　機電一體化的設計模式對于電控設計而言是必然的選擇, 只有在設計過程中讓結構與電氣設計人員進行協同, 才能幫助企業提高效率,提升質量。

　　SolidWorks Electrical 采用 elecworks 技術，將2D電氣設計與3D機械設計完美無縫集成，優化項目設計。

　　2012年8月1號, Dassault Systèmes SolidWorks 與Trace Software International簽署重要合作協議。SolidWorks，作為3D解決方案的世界領先者，發布針對電氣設計領域的新產品。elecworks? 將作為SolidWorks品牌下名為SolidWorks Electrical產品面向SolidWorks用戶進行銷售，elecworks 在2010年獲得Solidworks 黃金合作伙伴產品認證，是Trace Software International 公司研發的電氣CAD設計軟件。
