汽車成為我們生活中重要的工具，但是伴隨著使用汽車，也產生了很多危險的因素，最常被提及的就是車輛的安全。因此汽車的安全性取決于它的車鎖。
延鋒江森汽車零部件有限公司是中國最大的汽車座椅及頂飾系統供應商之一，車鎖是延鋒江森的主力產品之一，其生產是自動化裝配，但對其檢測要求十分苛刻。這時，恰逢康耐視推出了In-Sight 2000 系列視覺傳感器，IS2000不僅具備 In-Sight 視覺系統的強大功能，還擁有視覺傳感器的簡易性和經濟實惠性的優勢。強大功能以及超高的性價比立刻吸引了延鋒江森和貝斯特公司的技術人員。
接下來，一起來看下In-Sight 2000 在延鋒江森汽車零部件有限公司機器視覺領域的卓越表現.
1.原有方案存在的問題
作業對象：車鎖
原有解決方案：高端的智能相機或PC機
存在問題：效率低而且精度不高
解讀：車鎖是延鋒江森的主力產品之一，其生產是自動化裝配，需要嚴格檢測兩個鎖舌、螺絲、彈簧、螺絲、螺釘、彈簧正反等七個部位的工件裝配情況，精度偏差僅為0.1mm，生產檢測節拍穩定在0.2s中，穩定性要達到99.99%，檢測要求十分苛刻。
遼寧貝斯特科技有限公司(以下簡稱貝斯特公司)是延鋒江森的檢測設備供應商，提供產品檢測技術服務。在項目之初的快速檢測中，延鋒江森認為高端的智能相機或PC機能夠更快的滿足檢測要求。
“但是，在設計中我們發現由于角度和節拍的原因，單一相機并不能完全滿足檢測需要，”貝斯特公司的工程師表示，“這給客戶的成本帶來很大的壓力，整個方案對于我們來說是一個很大的挑戰?！?/FONT>
2.康耐視的解決方案
作業對象： 車鎖解決方案：康耐視In-Sight 2000全新效果：精度偏差僅為0.1mm，生產檢測節拍穩定在0.2s中，穩定性要達到99.99%
解讀：在項目之初的快速檢測中發現，由于角度和節拍的原因，單一相機并不能完全滿足檢測需要。這時，恰逢康耐視推出了In-Sight 2000系列視覺傳感器，不僅具備In-Sight視覺系統的強大功能，還擁有視覺傳感器的簡易性和經濟實惠性的優勢。強大功能以及超高的性價比立刻吸引了延鋒江森和貝斯特公司的技術人員。

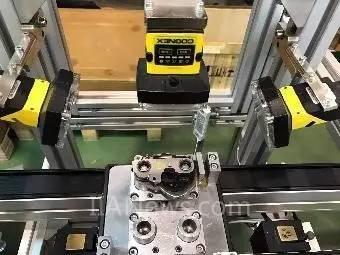

如圖所示，該工作站檢測車鎖零部件安裝是否正確，兩邊平行角度安裝，中間直角安裝，美觀而且節省空間。工件到位后，同時觸發相機，做出嚴格的檢測，控制產品質量。
▲ 現場檢測圖
車鎖雖然是汽車中很小的部件，卻保衛著汽車的安全。該設備的檢測流程如下：車鎖自動化裝配;裝配完成后進相機門進行全方位檢測;為了不影響各部位的檢測效果，采取分別觸發模式，即先觸發工位中右側相機，等待檢測結果合格后，再觸發中間相機，以此類推;若其中一個相機檢測到不合格裝置，直接流入下一個工位剔除，余下相機不在進行觸發;當整個檢測設備完成，工件進行下一工位的組裝工作。
在這套設備中，必須一提的是In-Sight 2000系列視覺傳感器還可配置為串聯和直角安裝。這種模塊化的主體設計可為在狹窄空間中的安裝，提供強大的靈活性，簡化布線或光路，并降低設計新機械固定裝置的需求。延鋒江森的周工也指出，“這種光源和視覺系統一體的設計，減少了出錯的部件，更便于查找問題。”
該程序使用康耐視定位圖案工具進行定位，在根據不同的檢測要求，使用了檢測部件中的存在/不存在、測量工具以及數學邏輯工具等穩定檢測車鎖各部位裝配情況。

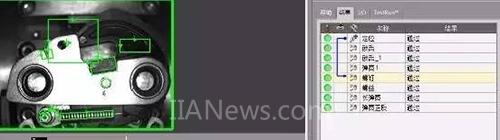

▲ 車鎖合格檢測示意圖

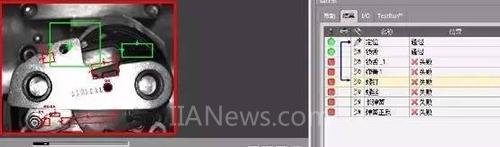

▲ 檢測出舌鎖、彈簧、螺釘、螺絲等部件的裝配處于不合格狀態
【總結】
貝斯特公司的吳工表示，使用康耐視定位圖案工具進行定位，在根據不同的檢測要求，使用了檢測部件中的存在/不存在、測量工具以及數學邏輯工具等檢測車鎖各部位裝配情況。在機械方案中，因?yàn)榭臻g狹小的原因，康耐視In-Sight 2000可變換角度，讓安裝更加方便和美觀。測試結果完全能夠滿足檢測和節拍要求，而且性價比極高，得到了雙方工程師們的高度肯定。
