社會發展到21世紀，我們享受著工業文明帶給我們的一切成果，衣食住行都發生了天翻地覆的變化。然而這一切的一切都離不開一個東東——石油!石油是現代工業的“血液”，被稱為是黑色的金子。

　　石油的安全供應不僅關系到人們的正常生活，也關系到一個國家的農業、輕工業、重工業、交通運輸和國防建設，石油的重要性不言而喻。

　　曾有人做過關于如何開采石油的調查，很多網友想得很簡單，認為地下有一條油河，井一打下去，油就會往外冒……可真的是這樣的嗎?

　　石油的開采卻并不是那么容易，存在很多問題。比如在石油開采中，有一部分是稠油井，這類油井原油粘度高、凝固點高、密度大、含蠟量高，出油困難;尤其當天氣寒冷的時候，原油稠度更大流動性更差，更加難以開采。

　　為了解決這一難題，目前國內外使用最廣泛、效果最好的工藝技術是稠油熱采技術，即采用空心桿電加熱工藝技術，使稠油變稀，可實現稠油的順利開采。

　　電網污染嚴重又費電 傳統方案力不從心

　　傳統的空心桿電加熱技術，采用工頻電源，因負載為特殊加熱電纜屬于單相負荷，需要獨立的變壓器，將三相輸入變?yōu)閱蜗噍敵觯瑫斐呻娋W(wǎng)的三相不平衡，功率因數低，電能浪費嚴重，對電網的污染加大。

　　客戶需求升級 變革勢在必行

　　在中石油大港某油田一抽油機現場，根據負載情況，客戶要求加熱電流達到100A左右，確保抽油機運行時不堵塞，加熱采用時間和溫度雙重控制，即設定好運行時間和停止時間后，系統按照此設定運行，同時加入溫度控制、設定溫度上限和下限，高于溫度上限時停機，低于溫度下限時開機運行。另外，系統要能長時間穩定可靠運行。

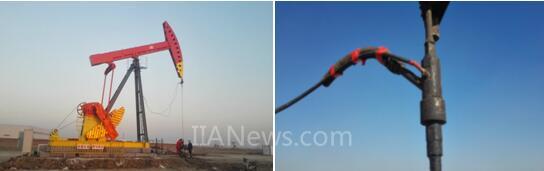

油田抽油機                                                 加熱電纜

　　針對這種情況，英威騰團隊與客戶進行深入的探討并進行詳細的實地考察，研發出了MF100中頻電源專用變頻器，推出了完整的控制系統方案。

　　MF100中頻電源專用變頻器將工頻三相交流電轉變成中頻的單相電，實現輸出電壓、電流連續可調，從而使輸出功率的連續可調，利用中高頻電流的集膚效應，使得系統加熱效率大大提高，同時極大改善了原工頻電源帶來的功率因數低、電能浪費嚴重等問題，使采油生產更加節能和高效。

　　節能與高效并重 靈活的實時控制

　　英威騰控制系統配置：MF100中頻電源專用變頻器+PLC+PLC擴展模塊+HMI

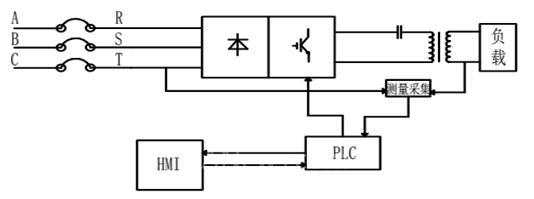

　　系統框圖

　　其中，MF100中頻電源專用變頻器作為加熱電源，外部溫度檢測信號和互感器檢測電流、電壓信號經PLC擴展模塊送入PLC，PLC作為主控原件控制變頻器完成加熱作業，觸摸屏作為操作界面，將控制命令傳達到PLC，同時顯示相關運行參數，實時了解系統工作狀態。

　　輸出部分則采用環形中頻變壓器，用于升壓并隔離輸入輸出，同時經電容與控制柜輸出相連接，并可起到串聯諧振的作用。中頻變壓器輸出電壓分高低檔位，可根據負載不同油量來調節輸出電壓的高低，提高系統的靈活性。

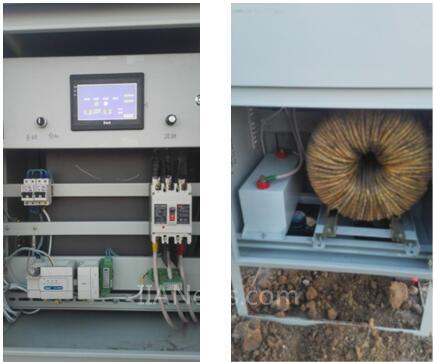

系統電控柜                                電容及變壓器

　　運行效果出眾 完美滿足需求

　　經過調試，MF100變頻器在額定輸出情況下，加熱電流可以達到110A左右，不到1分鐘即可達到設定溫度;系統可根據設定的上下限溫度和運行時間實現溫度和定時雙重控制，系統長時間運行穩定。

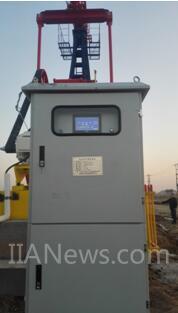

　　設備運行現場

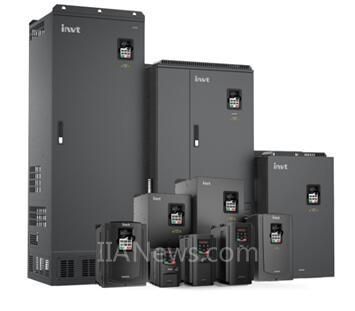

　　另外，MF100可不同于一般的變頻器哦，它顏值高、穩定性好，還具有以下優勢：

　　高輸出頻率：輸出頻率最高可達6000Hz(頻率高，加熱快)

　　自動尋頻功能：可根據負載情況自動調節輸出頻率至諧振頻率點(人工調試、設備效率，又快又省)

　　溫控功能：可通過溫度信號控制設備的啟停(省去溫控模塊妥妥的)

　　多重保護功能：具有短路、過壓、過流、過熱、輸入缺相等多種保護功能 (安全永遠是第一位的)

　　豐富的端子功能：具有PT100端子、RS485通信端子以及多路輸入輸出端子(想怎么接就怎么接)

　　高效開采利劍出鞘 稠油不再“坐困愁城”

　　在新的歷史時期內，低油價將成為新常態，更加經濟有效的開發稠油資源成為了工業工程師義不容辭的使命。毋庸置疑稠油也正成為21世紀最重要的能源之一。目前，世界剩余石油資源70%為稠油。正在開采的油田中，稠油平均采收率不足20%，開發潛力仍然巨大。

　　與傳統的工頻電源感應加熱相比，使用MF100中頻電源專用變頻器效率高、功率因素高，干的多吃的少;加熱速度快，較工頻方式提高了幾倍;對電網無污染，再也不用擔心影響PLC等設備運行了。

　　現場應用表明，高效開采利劍出鞘，稠油不再會“坐困愁城”，英威騰為抽油管感應加熱系統提供的成套解決方案加熱速度快、效果好、運行穩定，成為油田抽油管電加熱應用的理想選擇。
