7月5日-7日，被譽為"中國機器人第一展"的CIROS2017第6屆中國國際機器人展覽會在上海國家會展中心隆重舉行，300多家廠商6萬多名觀眾參加盛會，一時間機器人成為工業界的熱門話題。
工業機器人，不都是那些根據固定程序轉來轉去的大家伙嗎?和浩亭有啥關系呢?
浩亭為機器人電氣連接提供整套解決方案
這次展會上，浩亭在展臺最中間展出了機器人電氣連接的整套解決方案，從數據傳輸、信號傳輸，再到電源連接等，都有對應的產品。不要小看這些不太顯眼的連接器，功能可靠且可靈活對接的連接器不僅是現在的工業機器人必不可少的，而且它的質量對于整個系統的性能具有決定性的作用。

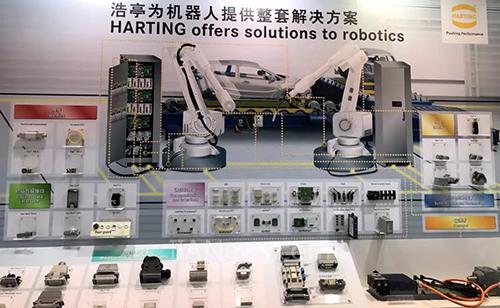

從這個全景圖上，可以看到浩亭的產品覆蓋主接線和電源、焊接、機箱數據接口、通信和界面、馬達、系統電纜和線速、輸送帶等所有機器人部件之間的連接。
目前市面上常見的“四大家族”的工業機器人標配的幾乎都是浩亭的連接器。因?yàn)檫B接器的標準、大小、尺寸都是浩亭第一個提出來的，然后也寫入了 DIN EN 61 984 的這個行業標準里面去了，所以它成了機器人連接器事實上的一個領頭者，或者說標準制定者。
連接器真的那么重要嗎?
連接器，是指連接兩個有源器件的器件。對于工業設備來說，連接器真有那么重要嗎?下面不妨來看一個實際的例子來說明一下它的重要性。

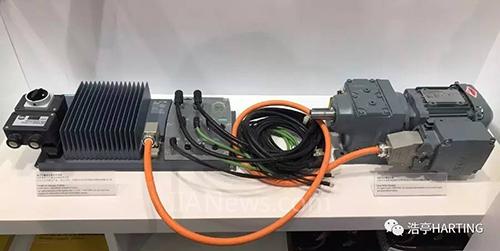

這是一個西門子的分布式驅動產品，左邊的驅動器和右邊的馬達是通過一個橘色的線纜連接起來的，線纜的兩端就是浩亭的連接器?？梢栽O(shè)想一下，如果不采用連接器，采用固定線纜連接的話，左右兩邊的設備不但距離被固定死，而且如果一旦需要搬動或者運輸，得兩個設備一起搬，十分不方便。再說，如果萬一線纜固定處有松動或者斷裂，就很難維修，甚至導致更個設備不能用了。
而采用連接器來連接，兩個設備可以分開包裝運輸，隨時拆分，相當方便!
工業機器人重點連接器盤點

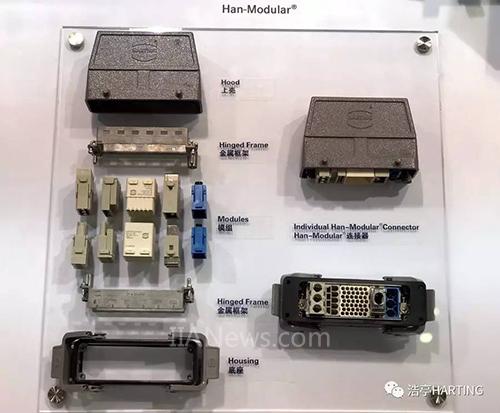

第一款登場的是浩亭的 Han-Modular? 模塊化重載連接器。Han? 可是自1950年以來的業界標準，它可以將傳輸不同媒介的單個模塊組合在一個標準尺寸的工業連接器外殼中，如信號、數據、電力和壓縮空氣，由于單個模塊都采用統一的標準尺寸，所以這些模塊都可以隨意更換，實現無限的組合可能。到目前為止我們推出來有接近50個不同的模塊。
不僅如此，Han? 模塊化連接器還可以通過更換不同的外殼、模組、金屬框架來實現不同性能、不同用途的連接器。

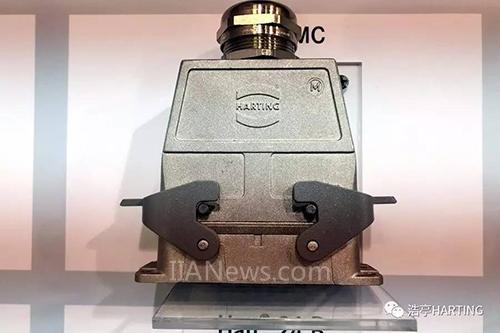

比如這個，Han? EMC高等級電磁兼容性系列，具有很高的防電磁干擾能力，在機器人上常常會用到。

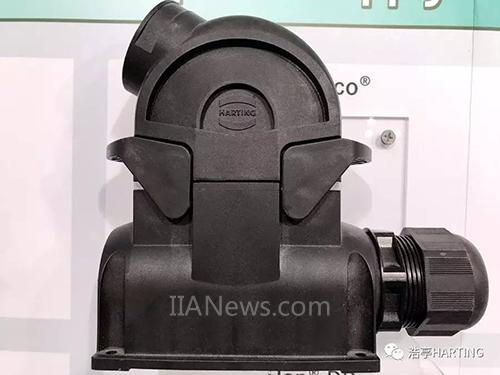

再比如，這個Han-Eco? 塑料外殼連接器，不但成本比較低，而且還可以防腐蝕。

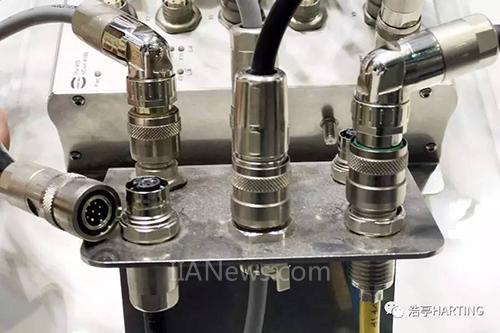

介紹完模塊化連接器后，第二款登場的連接器是浩亭新款帶咔嗒提示音M12 PushPull 連接器。這是一款什么樣的連接器呢?先看下圖：
外觀看上去是不是和帶螺紋鎖緊接頭的傳統M12連接器差不多?是的，不過，仔細觀察，你可以發現它并沒有螺紋，它采用的是推拉式鎖緊機構，既無需使用任何工具，也不需嚴格的擰緊扭矩要求即可正確完成連接。發出清脆的咔嗒聲(CLICK)即表示已正確、可靠地完成連接。由于無需再對連接器進行擰入操作且只需進行簡單的連接即可，因此對空間的要求大幅減少，這對于現在集成度越來越高、對空間體積越來越高的工業機器人來說十分重要哦!

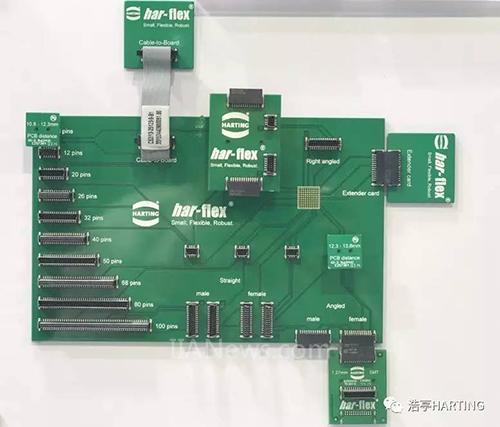

接下來，我們介紹一款平常很難見到的連接器，用于PCB電路板之間連接的har-flex? 連接器。它可以將兩塊PCB板通過排線或者插針像搭積木一樣隨意連接起來，可以水平拼接，也可以垂直堆接，是不是很神奇?這對于現在機器人越來越擁擠的控制柜來說，可以根據不同方向的尺寸限制設計不同的控制板，具有很高的自由度和靈活性。
看完這些機器人上常見的連接器后，輪到介紹最精彩的壓軸產品了!
下面我們以熱烈的掌聲有請浩亭的一男一女兩位小巨人登場!
左邊這位是 M8ty 小姐，身材苗條，輕型嬌小，但力量無窮。她的真名叫M8 D編碼連接器,和 M12 D 編碼比可節省30%的空間，甚至比 RJ45 的尺寸還要小。但是它的速度高達100 Mbit，采用PoE，通過一個小型接口提供電源和數據，可以將現場最小的傳感器通過以太網上傳到云端，并且可達到 IP67 防護等級。以往所有適用于IP 65/67環境的以太網連接器都太大，阻礙了工業設備微型化之路。有了 M8ty 小姐，這一切將迎刃而解!

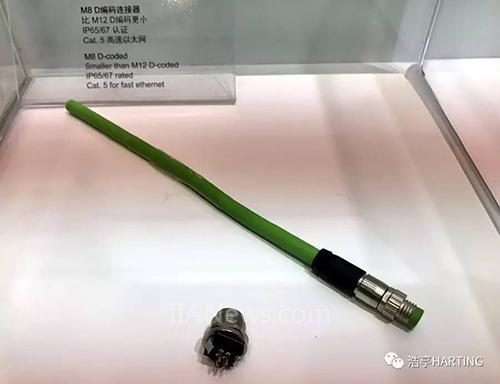

下面就來揭開 M8ty 小姐的廬山真面目，上圖!
介紹完M8ty小姐，下面登場的是英雄隊長ix，學名是ix Industrial? 連接器，他身手靈活、速度無人能及，他的使命就是破舊立新，為工業以太網訂立新一代的連接標準。他的真實身份是一款適用于高數據傳輸率使用的全新小型化以太網接口，比一般 RJ45 接口體積小70%，是目前最小的以太網連接器。

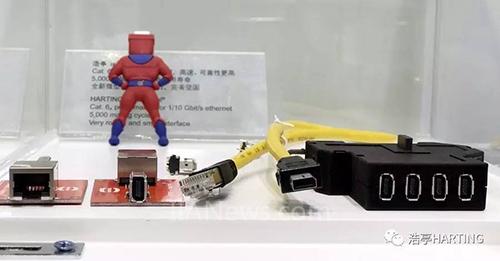

看到下圖ix Industrial? 和RJ45的對比了嗎?最左邊是普通RJ45，右側是ix，中間是一端是RJ45一端是ix的網線，最右側是采用ix接口的4口 I/O模塊模型，是不是比想象中的還要小?要是今后機器人與機器人之間的通訊用ix交換機來實現，那控制柜是不是可以放更多的交換機了?
ix不但最快可以達到10Gbit傳輸速率，而且和RJ45相比，它的卡扣牢固程度比RJ45 的要高很多，插拔次數可以達到5000次，而普通的RJ45只有750次左右。
趁著CIROS2017機器人展還沒落幕，給大家介紹了浩亭的這么多特色產品。這時，你肯定會問：
"你們連接器是很多很強大，可我們做機器人的不想買回這么多種類的連接器，再去買各類線纜，自己來接線，你們能提供從線纜到連接器的整套方案嗎?"
"沒問題!您想要的，我們都給您準備好了!"
請看下圖：

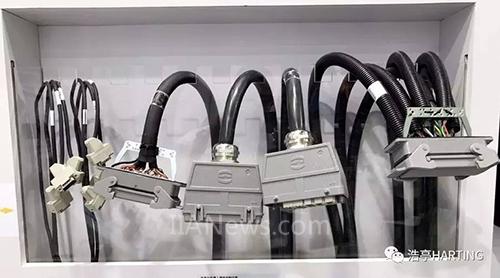

浩亭可以根據您對廠商、規格等要求，為機器人提供各類連接及線纜的定制化解決方案，包括為機器人提供內部的電氣連接和信號連接的內部線束、機器人和控制柜之間電源和信號連接的地板線、以及控制柜內的電源和信號連接線束。
總之，一句話，只要您需要的電氣、數據、信號連接，浩亭都能給您提供靈活、可靠的解決方案!
