數據采集與監控系統 (SCADA) 能夠遠程監測電子參數，被廣泛用于功率監測應用中。其中，SCADA系統通常采用Modbus TCP等工業以太網協議，而在監測過程中生成重要數據的串口表計/終端設備支持的卻是Modbus RTU協議。

　　為解決互操作性問題，部分用戶會通過嵌入式計算機完成所需的協議轉換，但該解決方案需要在程序設計上投入額外資源。因此，用戶會選擇部署網關，輕松實現Modbus TCP和Modbus RTU協議之間的轉換。那么網關有哪些模式可用于數據采集呢?哪種模式采集數據的速度最快?

　　1.透明傳輸模式通訊

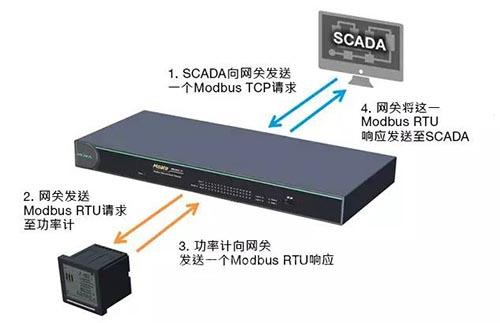

　　透明傳輸模式通訊通常是Modbus網關市場的標配。部署能夠?qū)崿F(xiàn)透明傳輸模式轉換的網關相當簡單快捷;然而，透明傳輸模式通訊有一個顯著的缺點，每一個串口在同一時間只能執行一項協議請求-響應的操作，因而SCADA系統必須依次等待每次響應：

　　若一個網關僅連接幾個串口表計/終端設備，掃描時間或許不是大問題。然而在大規模應用中會導致系統運行失敗。在這種情況下，大量設備通過RS-485接口以菊花鏈?zhǔn)酵負渑c網關的串口連接，網關只能依次響應多個同步請求，這會造成SCADA系統耗費過多時間來采集數據。比如，一個網關連接128臺設備，SCADA系統讀取第一個和最后一個設備數據之間存在著巨大的時間差。因此，減少掃描時間是優化網絡通訊的一大關鍵因素。

　　2.代理模式通訊

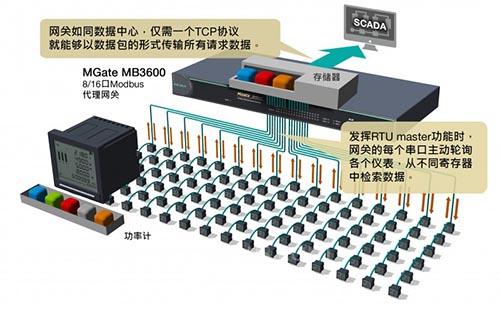

　　代理模式旨在克服透明傳輸模式的缺點，使網關的兩端能夠獨立進行協議轉換。一方面，網關的每個串口都可作為RTU master主動輪詢各個儀表;另一方面，該網關還可用作Modbus TCP服務器，被SCADA系統輪詢。支持代理模式的網關的首要特點是帶有內置存儲器，這有助于實現數據無縫檢索，而且增加了SCADA程序設計的靈活性。

　　對于系統集成商而言，如何實現輕松配置永遠是重中之重。在代理模式下，作為RTU master的網關可以設置許多Modbus指令。為了節省配置時間，某些品牌的網關支持CSV(逗號分隔值)文件，可使用Excel輕松配置網關。

　　3.智能模式通訊

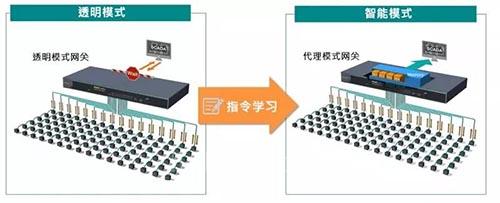

　　如果您對透明傳輸模式網關所耗費的掃描時間感到不滿，那么優化當前系統是您的最佳選擇。Moxa MGate MB3660工業網關的智能模式能夠?qū)W習并記憶每一個從SCADA系統發來的Modbus指令。一旦學會某條指令，網關便如同處于代理模式，主動發送Modbus請求到相關Modbus設備。

　　由于數據保存在網關的存儲器中，SCADA系統能夠直接從存儲器中獲得Modbus響應數據，無需等待Modbus設備傳遞數據，從而顯著提升了通訊性能。您只需通過Web Console上的一個按鈕便可啟動網關的指令以學習新功能。對于SCADA系統而言，掃描時間將會大大減少，因為此時數據傳輸只需從網關經由以太網傳至上位機。Modbus設備等待被訪問的時間也將大幅縮短。

　　方案好壞?一試便知

　　我們對支持透明、代理和智能三種模式的8/16口 MGate MB3660-8/16 系列中的16口工業網關進行了協議轉換速度測試。網關的16個串口均連接八個儀表，每個儀表傳輸16字節的數據，所以每次測試共需采集2048字節的數據。

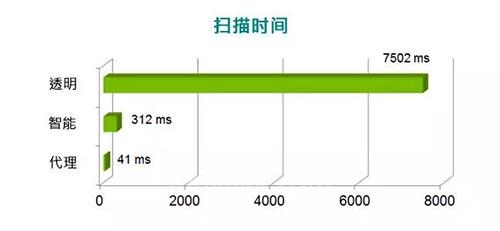

　　測試結果顯示，代理模式下的網關傳輸速度最快，檢索所有參數的時間僅為41毫秒。而智能模式和透明傳輸模式則分別花費了312毫秒和7502毫秒。

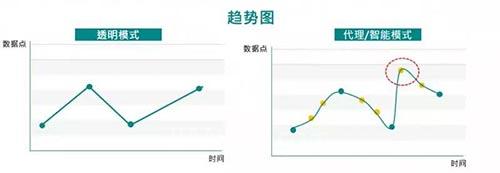

　　此外，與代理或智能模式的網關輪詢機制相比，通過傳統透明傳輸模式的網關采集的數據也并不一定更加精確。如下圖所示，由于掃描速度慢，通過透明傳輸模式采集到的數據點要遠遠少于代理和智能模式。

　　顯然，測試的結果表明，透明傳輸模式由于其所需的掃描時間較長，故不適合大規模應用。若想架構全新SCADA系統，代理模式是上佳之選。其優點顯而易見：能夠快速掃描并以數據包形式傳輸數據。但若想用較少的成本和精力優化現有的SCADA系統，智能模式則是最佳選擇。

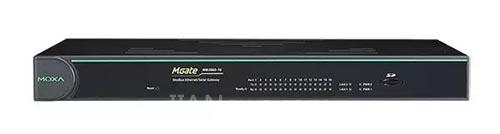

MGate MB3660 系列

　　● 作為代理網關時，新功能Command Learning可以幫助省卻輸入繁瑣的SCADA Modbus 指令

　　● 擁有主動或并行輪詢方式，可提高通訊性能

　　● 支持串口(Master)與串口(Slave)的通信

　　● 2個以太網口，支持同一個IP地址或雙IP地址

　　● 支持SD卡，用于配置備份

　　● 具有8口/16口兩個版本系列

　　● 最多可訪問256臺Modbus TCP Master/Client設備，或連接128 臺Modbus TCP Slave/Server 設備

　　● 寬范圍雙VDC或VAC電源輸入

　　● 具有繼電器報警功能

　　● 2 kV隔離保護(僅限I型號)

（轉載）
