工廠信息

　　廠名： Furedi電廠

　　應用地點： 匈牙利布達佩斯

　　項目類型： 首建工廠

　　工廠類型： 燃?xì)鉄犭娐?lián)產電廠

　　輸出： 34.5MW(3 x 6MW，1 x 16.5MW)

　　合同日期： 2004年

　　完工日期： 2005年

　　實施概況

　　Füredi電廠項目是SCADA和STARDOM在電力行業應用中的典范，并且滿足一些特殊的運行與控制要求。FAST/TOOLS SCADA 系統與STARDOM自動系統無縫集成，可以為電廠管理者、操作員和維修人員提供所需的有效監控電廠運行并分析其性能的信息。FAST/TOOLS中的歷史數據庫采集并存儲測量和運算參數。

　　該系統包含約16,000項，采集數據，創建輪班報表/日?qǐng)?bào)/周報，并每月進行運算。在工廠生命周期內保留采集和運算數據。通過該項目，Zugló-Therm能源供應公司的收益如下:

　　? 為所有電廠發電操作輕松定義設定點

　　可以每隔24小時在Excel中定義一次整個工廠產生的熱能和引擎的電氣設定點，其精度為15分鐘，而且該數據可以輕松導出到 FAST/TOOLS系統中。

　　? 穩定發電

　　監控系統關注燃?xì)獍l(fā)動機的運行條件，可以靈活應對熱能需求的變化。

　　? 電廠最優化

　　控制系統支持在線運算工廠和燃?xì)獍l(fā)動機效率，然后進行調整實現最優運行。

　　? 基于網絡性能的發電控制

　　STARDOM中的控制應用程序可以自動計算發電廠自身的功耗。這樣，電廠可以更準確地控制需要供給國家電網運營商的電量。

　　項目簡介

　　該電廠位于布達佩斯的Füredi út，主要承包商是Kraftszer Kft.公司。這是一家匈牙利工程公司，已經建立了很多熱電聯產(CHP)電廠，新電廠將由Zugló-Therm Energiaszolgáltató Kft.負責運營。

　　Füredi電廠包括三臺額定輸出為18MW的W?rstil? 18V34SG燃?xì)獍l(fā)動機，每臺發動機有三臺換熱器為集中供熱系統提供熱水，輔助系統供應燃料和氣體等。天然氣是電廠的主要燃料。

　　熱水由布達佩斯主要的集中供熱設施F?táv Rt.負責分配。

　　盡管重點在于為集中供熱供應熱水，產生的電能還會為公共電網中大約20,000個家庭提供用電。在匈牙利，這種CHP電廠至少占月總效率的65%，每年的75%。

　　挑戰與解決方案

　　1.為所有工廠發電操作輕松定義設定點

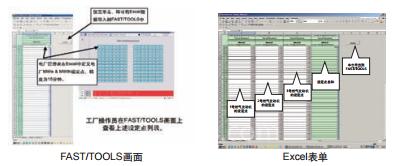

　　在Excel中定義集中供熱設定點，并且發送到集中供熱公司。如下圖所示，Excel中的數據僅通過單擊鼠標就可以導入到FAST/TOOLS 中。工廠操作員可以從屏幕上看到工廠每日的實際設定點。該系統同樣用于電氣設定點。在這種情況下，工廠管理者必須為每臺燃?xì)獍l(fā)動機(共三臺)定義設定點。請參考下邊的Excel表單。

　　2.穩定發電

　　當燃?xì)獍l(fā)動機等故障發生時，STARDOM自動系統會重新計算每臺燃?xì)獍l(fā)動機的輸出功率。如果其中一臺燃?xì)獍l(fā)動機停車，其他兩臺燃?xì)獍l(fā)動機將增加輸出功率以進行補償。

　　3.電廠優化

　　STARDOM計算每臺燃?xì)獍l(fā)動機和整個電廠的效率因數，操作人員使用這些數據能夠經濟高效地運行電廠。

　　控制系統的工作范圍/特殊性能

　　三個完全冗余的STARDOM現場控制節點(FCN)站控制工廠的不同部分，包括電氣系統，集中供熱系統(包括連接到PLC的燃?xì)獍l(fā)動機)，以及空氣系統。

　　在FCN控制器的不同層上實現冗余，如供電、CPU、節點間的通信以及 I/O。其中最重要的一個標準就是電力信號的10毫秒時間標記。

　　STARDOM控制器管理工廠的測量和監控行為，負責大約550個硬接線 I/O。通過串口通信線路(MODBUS，IEC-103)，它們可以另外采集500個信號;1500個信號是通過冗余OPC接口連接的。

　　系統詳情

　　控制系統： STARDOM FCN與FAST/TOOLS SCADA系統

　　I/O總數： 2500

　　現場儀表： 9臺EJA530A，13臺EJA110A，2臺EJA120，2臺YTA70， 116臺非橫河電機產品，100臺壓力計

　　安裝時間： 2005年3月15日

　　啟動時間： 2005年4月4日

　　調試時間： 2005年4月20日

　　培訓時間： 2006年5月15日~16日
