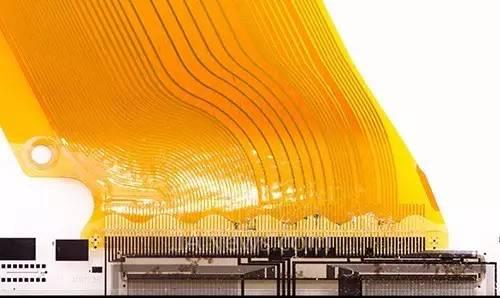

當前，智能手機、平板電腦等電子產品主機深入人們的生活中，這也促進了電子制造業的高速發展。隨著電子產品朝著高端、小型化趨勢的發展，更薄、更輕、密度更高，彎折性好的柔性電路板(FPC)已無處不在，并成為印刷電路板行業增長最快的子行業之一。而依據IDTechEx公司預測，到2020年，柔性電路板(FPC)的市場規模將增長到262億美元。

　　而在FPC生產工藝中，貼片工藝是其中的重要一環。主要是通過將具備各種功能的SMT器件高精準地貼裝在FPC相對應的固定位號上。過去由于成本的考慮以及自動化技術的普及程度不高，這部分工作多由人工操作完成，但這往往會造成產品合格率不高、質量穩定性差等問題。

　　某印刷電路板制造公司選用了臺達SCARA工業機器人工作站解決方案來取代傳統的人工作業，進行FPC的撕膜及貼附作業，有效地降低了產品出現廢品的概率，提升了產品質量和生產效率。

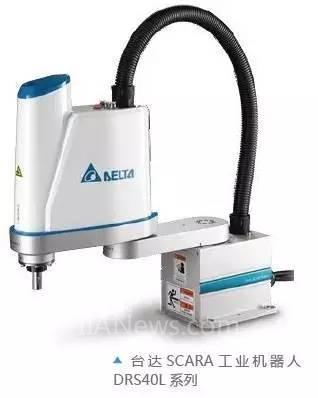

　　對FCB生產的工藝特點，臺達提供多套機器人工作站解決方案。每套解決方案由三臺臺達SCARA工業機器人DRS40L系列、IO轉接板、HMI、光源等組成。其中，臺達SCARA工業機器人DRS40L系列具有優越的速度、精度、線性度和垂直度等性能，能夠提供免感知器的順應控制功能，可順應電子制造中柔性電路板的偏差，快速精準地完成貼片作業，大幅地降低因?yàn)椴僮鲉T疲勞工作而帶來的廢品率，幫助企業提升生產效率，并因此而降低人工成本。同時， DRS40L還具有多樣性教導工具與直覺式教導、程序編輯簡單易上手等特點，與市場上同等功能/性能的工業機器人產品相比適用性更高、系統整合性更強。

　　在該項目的每一套機器人工作站解決方案中，一臺機器人在統一坐標系的基礎上，對FPC進行抓取和工位放置，并撕取FPC的背膠膜，再由另外兩臺機器人進行貼片工作。三臺機器人對每件FPC進行抓取的時間只需要1.5秒，撕膜機器人的定位精度為±0.1mm，而進行貼片工作的兩臺機器人定位精度更可高達±0.05mm。而巧妙而精準的設計方案，讓多臺機器人在重疊的工作區域內協同運作卻互不干擾。

　　通過采用臺達的整合解決方案，使用SCARA機器人替代人工貼片作業，一臺貼片機設備可以為制造企業節省8個人的勞動力，并且大幅度提高了產品合格率。相信這一方案，也將幫助有志于FPC市場的制造企業，以更出色的技術和良率，降低成本，及時響應客戶需求，進而在競爭中搶占先機。
