對于安裝了3+2軸回轉工作臺的機床，通過手動方式操作、手工編程,可使用工件測頭對兩個回轉軸的中心進行檢測。

　　本文以一臺配置3+2軸轉臺的精雕機床為例，講述工件測頭主要以手動方式檢測A、C軸精度檢測的過程。

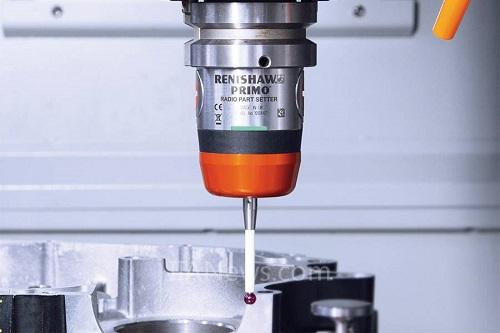

　　本例所應用工件測頭為雷尼紹Primo?測量系統。除自動編程方式下實現與加工程序無縫銜接功能之外，該測頭更可在手動MDI方式下輕松實現測量編程。操作者只需將測頭手動方式移至被測特征處，編輯非常簡單易學的程序，即可實現機床測頭測量動作。

　　軸找正思路

　　1. A軸找正思路

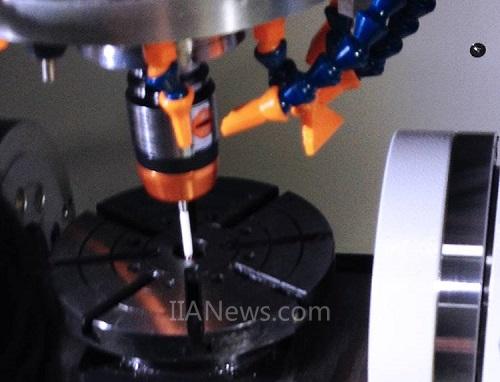

圖1 轉臺中心粗找正

　　如圖1所示，先開啟測頭，用測頭當尋邊器，粗略地將回轉臺在0°時的X、Y軸中心找出，將此時的相對坐標系X、Y軸的值清零，在將A軸回轉到+90°、-90°的角度位置時分別用測針測量轉臺的表面，可測量出轉臺表面在兩側時到A軸的距離L1、L2，則準確意義上的A軸Y向的中心位置應處于距離轉臺分別轉到兩側90°時的表面為L1+L2/2的相對位置。要找到A軸的Z向位置，則可在轉臺轉到0°角時，測量轉臺上表面，記下此時Z向的機械坐標值，再減去L1+L2/2后，該數據即為Z向A軸的位置，見圖2。

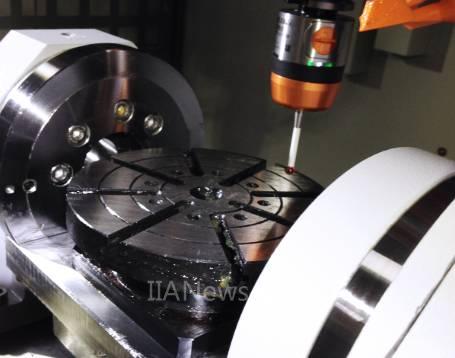

圖2 A軸找正示意圖

　　2. C軸找正思路

　　如圖3，C軸找正時，用測頭分別在轉臺旋轉一定角度后測量標準球中心位置，然后將3個位置點組成一個圓，該圓的圓心即為準確意義上的C軸回轉中心位置，可利用三角形外接圓圓心坐標公式進行計算。

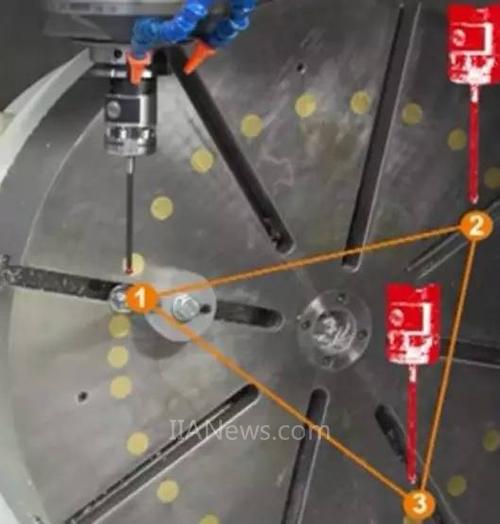

圖3 C軸找正示意圖

　　3. A、C軸找正操作與思路

　　A軸找正時，首先將工作臺在手動方式下轉動到+90°，檢測A軸+90°時的工作臺表面所處Y軸位置坐標，如圖4，并記下檢測觸發時的Y、Z坐標值。

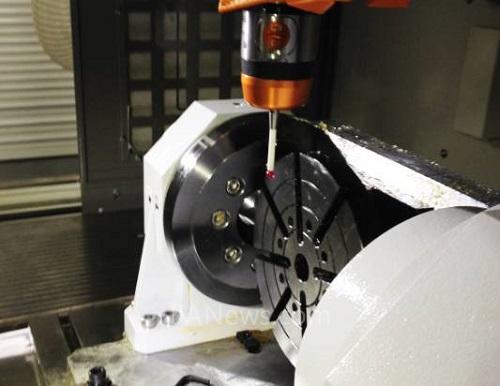

圖4 檢測A軸+90°時的工作臺位置

　　然后將工作臺在手動方式下轉動到-90°，在相同的Z坐標位置檢測A軸-90°時的工作臺表面所處Y軸位置坐標，如圖5所示，記錄檢測出的Y坐標值。

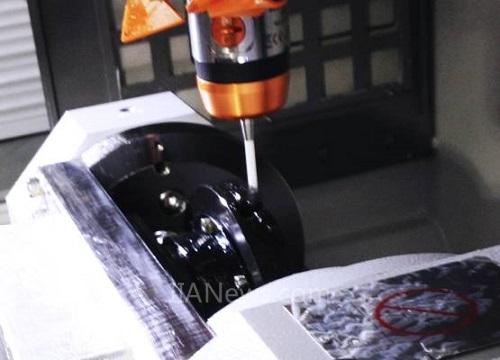

圖5 檢測A軸-90°時的工作臺位置

　　最后將工作臺在手動方式下轉動到0°，在任意位置檢測A軸0°時的工作臺表面所處Z軸位置坐標，如圖6所示，記錄檢測出的Z坐標值。

圖6 檢測A軸0°時的工作臺位置

　　經過計算后可得出工作臺在+90°、-90°時的中心坐標，再將測頭移動到準確的A軸軸線位置后的機械坐標Y值記錄到系統中，界面進入路徑：“SYS”系統按鍵-A2位置-位置，界面詳見圖7。

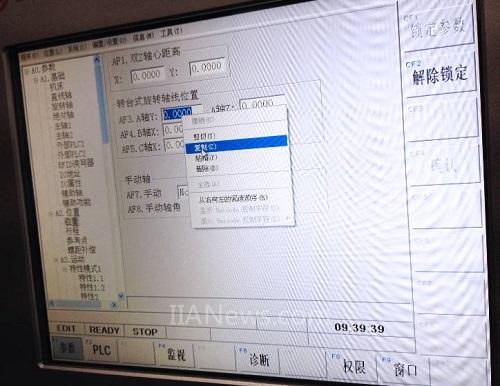

圖7 寫入精雕系統旋轉軸線位置

　　C軸找正時，將標準球安裝到工作臺面的靠外的圓周線上，使用標準球轉臺校準宏程序?qū)D(zhuǎn)臺在C軸回轉后的各個角度時的球心坐標進行測量，計算出C軸中心坐標后，將數據輸入轉臺式旋轉軸線位置界面，參考圖8。

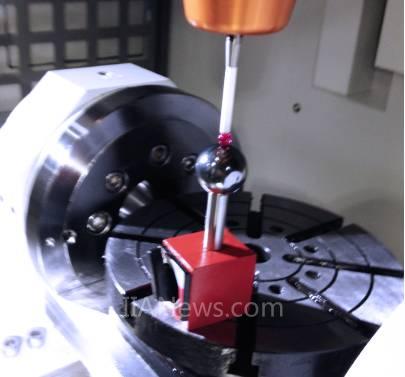

圖8 檢測標準球?qū)軸回轉中心找正

（轉載）
