用STEP 7 (TIA Portal)組態用于極端環境條件下的訂貨號為(6AG1*)的SIPLUS極端組件。

　　描述

　　大部分的SIPLUS極端模塊可以在TIA Portal 硬件目錄中作為單獨的組件找到。此外，新模塊正在不斷添加到硬件目錄。

　　請注意混合組態是不允許的。這就意味著不能同時組態SIPLUS極端組件和SIMATIC標準組件。

　　組態SIPLUS極端組件可以有以下兩種方式。

　　用SIPLUS極端 組件 (6AG1*)

　　用SIMATIC標準組件 (6ES7*)

　　以下是其優點和缺點。

　　1. 用SIPLUS組件來組態SIPLUS硬件

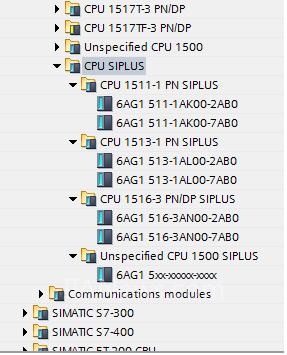

　　圖1顯示了帶SIPLUS極端組件的TIA Portal硬件目錄的摘錄。

　　圖1

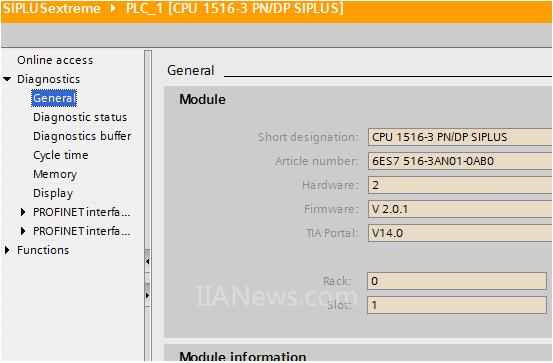

　　圖2顯示了一個已組態的SIPLUS極端控制器(CPU 1516-3 PN/DP SIPLUS)。

　　圖2

　　優點

　　安裝指導(比如，通過散熱器的限制)是可見的。

　　統一的文件編制

　　實際的硬件配置和TIA Portal中的組態是一致的。

　　缺點

　　如果已經有一個標準組態，也需要重新組態。

　　2. 用SIMATIC標準組件來組態SIPLUS硬件

　　圖3 顯示了一個已組態的SIMATIC標準控制器(CPU 1516-3 PN/DP)。

　　圖3

　　這種方式需要使用與SIPLUS組件對應的訂貨號為(6ES7*)的SIMATIC 標準組件來組態。訂貨號可以從SIPLUS硬件上(例如，基于6ES7...)或者通過編碼轉換工具獲取。這個工具可以幫助識別對應的訂貨號。通過本文末尾“更多信息”下的鏈接可以進入編碼轉換工具。

　　優點

　　可以利用已有的標準組態 -> 無需重新組態。

　　硬件替換方便。

　　缺點

　　在線診斷沒有關于SIPLUS組件的使用信息。

　　沒有關于禁用的配置/安裝指導的信息。

　　文件編制不統一。

　　實際的硬件配置與TIA Portal里的組態不一致。

　　注意

　　有些SIPLUS極端組件在TIA Portal硬件目錄里還沒有單獨的組件可供選擇，只能用SIMATIC標準組件來組態。

　　控制器里的標識數據(比如，訂貨號)是獨立于組態的類型。這種方式下，“在線和診斷”里顯示的訂貨號總是標準SIMATIC訂貨號(圖4)。

　　圖 4
