項目簡介

　　深圳地鐵3號線路運營模式采用“站群控制”管理方式。控制中心具有監控個全線機電設備及列車運營情況的能力，各軸心站均具有監控其鄰近衛星站能力。

　　全線共22個車站，軸心站9個，衛星站13個，中央控制室位于地鐵運營中心(OCC)，如下圖：

　　整個項目約40萬個I/O點，100多套服務器、客戶端計算機，集成了眾多的子系統。

　　實施方案

　　深圳地鐵三號線綜合監控系統解決方案是以施耐德電氣的核心產品上位監控軟件CitectSCADA、實時數據庫及報表軟件CitectSCADA Reports為基礎，并融合了現場總線技術、數據庫技術、Web技術、ASP技術、SCADA/HMI 技術、C/S及B/S技術、BAS等的一體化的監控系統軟件平臺方案。

　　本綜合監控系統包括實時數據的采集存儲、友好方便的用戶界面、數據的分析、報表的制作和發布。其主要功能是實現深圳地鐵三號線綜合監控系統的數據接口層的數據采集及協議轉換、數據處理層的數據管理、人機界面層的人機界面處理及顯示相關系統信息，并在企業范圍內實現數據的發布，為上層的ERP系統提供整個地鐵綜合監控系統數據及接口，實現管控一體化。

　　深圳地鐵三號線綜合監控系統包括二級：中央級綜合監控系統、車站級綜合監控系統(包括軸心站綜合監控、衛星站綜合監控)。系統以計算機為核心并采用流行的、可靠的計算機網絡構成的分布式數據采集監控系統。中央級系統采用多層網絡結構，實現既可以分散監控，也可以集中監控的功能：

　　車站級系統(包括軸心站系統、衛星站系統)共分為二層，第一層是數據接口層，設置冗余通信前置機與該站電力調度系統(SCADA)、環境與設備控制系統(BAS)、火災報警系統(FAS)、門禁系統(FAS)、信號系統(SIG)、自動售檢票系統(AFC)、屏蔽門/安全門系統(PSD/ APG)、公共廣播系統(PAS)、乘客信息系統(PIS)、閉路電視監控系統(CCTV)及自動扶梯系統(ESC)等系統通過雙冗余100/1000Mbps以太網連接方式進行通訊以達到與以上系統構成數據交換;第二層為人機界面層，人機界面層分為二級：一級為軸心站系統，設置冗余實時服務器，對車站內各系統必要信息進行匯集并支持站內各操作員站的監管功能;設置二個值班站長工作站，使系統管理人員能在值班站長工作站內對系統信息進行查詢及對系統進行維護操作;設置維護工作站，對車站進行維護、性能和故障管理。二級為衛星站系統，設置一個操作員工作站，使系統管理人員能在值班站長工作站內對系統信息進行查詢及對系統進行維護操作，另有在換乘站及端頭站設置一個站臺值班員工作站，作為系統與值班員的人機界面以了解站臺和相關設備狀態，以及時處理站臺發生的緊急事故。

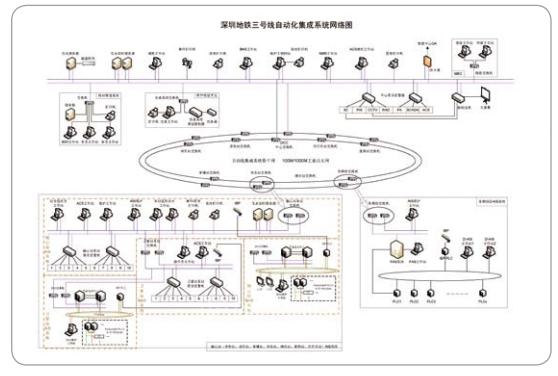

　　系統結構圖：

　　中央級AIS系統共分為三層，第一層為數據接口層，設置冗余通信前置機與車輛段內牽引變電所及降壓變電所SCADA系統、門禁系統(FAS)、信號系統(SIG)、公共廣播系統(PAS)、乘客信息系統(PIS)、閉路電視監控系統(CCTV)、無線通信系統(RAD)、時鐘系統(CLK)及各站AIS系統等通過雙冗余100/1000Mbps以太網連接方式進行通訊以達到與以上系統構成數據交換;第二層為數據處理層，設置歷史服務器用以減輕實時服務器負擔，提高系統運行效率，處理系統的實時采集數據，存儲及管理系統的歷史數據;第三層為人機界面層，設置冗余的高端實時服務器作為全線信息的中心，擔任全線服務器的角色，將三號線各車站AIS系統的信息匯集，支持各調度員工作站的監管功能;設置維護及工程師站，在維護方面，實現對各子系統的監視、故障報警及有關數據的監控，在工程師方面，提供性能管理、故障管理及配置管理，同時負責全線計算機設備的組態、維護管理和提供支持系統維護的功能;設置二個行調工作站、二個電調工作站、二個環調工作站及一個總調工作站，用以對各個調度系統的監視控制;設置一個操作員工作站與車輛控制中心，用以對車輛段供電設備的監視;在車輛段管理中心設置模擬培訓室，配置一個服務器、一個導師工作站、二個學員工作站，用以整個系統的用戶培訓及部分實際操作。

　　方案特點：

　　系統先進性

　　Vijeo Citect在為交通行業提供自動化解決方案方面具有很長的且多樣的背景。我們的客戶涵蓋了汽車制造，軌道調節，隧道，橋梁，交通控制和機場行李提取等，其中有些應用是世界最大規模的。開放式架構，非常多的內置驅動，極強的可擴展性使得Vijeo Citect解決方案可以很容易的應用于各種平臺。Vijeo Citect解決方案具有超乎尋常的可擴展性，適用于從很小的系統到世界最大的基于PC的SCADA系統。CitectSCADA是目前世界上功能最強大、最完善的工業控制軟件之一，采用客戶/服務器(C/S)體系結構可靈活、方便的進行擴展;可支持16條LAN網并利用分布式數據庫進行集中或分散的處理;內部采用專為工業監控應用設計的Cicode編程語言，充分提升軟件的運行效率;內嵌VBA腳本編輯器，大大提高了監控軟件的靈活性。

　　系統可靠性

　　CitectSCADA組態軟件以強大的冗余功能聞名于業界，我們的解決方案具有內置的冗余功能確保系統的穩定性和最大的正常運行時間。無需任何編程， CitectSCADA自動實現趨勢和報警歷史記錄的回填同步功能，客戶端在主服務器出現故障時，自動切換至備用服務器監控中心采用了實時數據服務器冗余的方式，從而保證整個系統安全可靠的運行。

　　系統開放性

　　Citect內置近數百種通信協議，如：IEC870-5-104協議，支持各種I/O設備，如：PLC、控制器、分析儀、遠程終端等;支持ODBC、OPC、API、DDE 等標準數據交換方式，全面支持ActiveX控件，開放性網絡結構，支持標準的 NetBIOS，支持IPX/SPX、TCP/IP等協議。廣域網可使用CiNet或遠程訪問服務器 (RAS)。

　　系統擴展性

　　在將來OCC需要接入更多車站系統或者各車站進行擴展的時候，我們可以通過增加相應數量的I/O Server 來保證系統的響應時間，也可以配置獨立的趨勢服務器，文件服務器，報警服務器，報表服務器，從而不斷完善系統的功能和增強系統的處理響應能力。VijeoCitect和企業商業系統連接起來，集成了從車站到控制中心OCC，到運營公司，到地鐵總公司，到TCC政府管理部門的管理系統數據流。典型的操作包括：把SCADA的變量導入到SQL Server數據庫中;規劃各種預制報表;顯示和過濾操作員的各種操作;系統事件和報警;獲取已存檔信息并生成報表供預覽、發電子郵件和打印。

　　服務器集群功能

　　VijeoCitect提供了最新的先進的集群(Clustering)技術，來保證運營的可靠性并能快速實施變更，還包括其他一些增強功能來幫助提高安全性和最大化工程效率。為地鐵提供了許多新的可選架構，如支持多地點的集群。它還提供了集中式和分散式控制綜合解決方案;能夠?qū)⒍鄠€本地的控制服務器和單個集中的備用服務器來配對，或只是簡單地在同一硬件上將控制系統分割以增加控制系統各部分間的獨立性，從而降低系統擴展可能會帶來的影響?？蓪⒈镜氐南到y(tǒng)和集中的服務器作為互相的冗余，這將帶來的好處就是在所有的顯示上使用同一個配置帶來的標準化，與此同時使報警、報表、趨勢和I/O 服務器放到本地控制的過程中。能夠提供一個跨越多個現有控制系統的無縫操作員界面。

　　Vijeo Citect軟件平臺應用案例

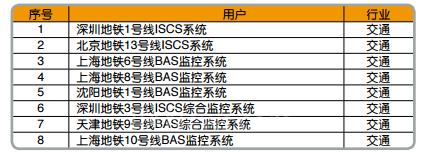

　　Vijeo Citect作為監控系統軟件平臺在國內外地鐵行業中已經有大量成功案例，主要應用業績?nèi)缦卤恚?/FONT>
