現代控制技術簡介有很多種方法可消除精密運動平臺設計中導致平臺穩定性變差并發生定位偏差的因素。在整機設計環境下評估光柵性能時，控制環架構是一個重要的考慮因素。本文闡述了雷尼紹RESOLUTE?絕對式光柵系統在此類應用中的潛力 — 傳統上只有周期誤差在1 nm范圍內的超細柵距增量式光柵才可勝任此類要求。盡管在某些應用中采用超細柵距系統是合乎情理的，但盡可能地尋找替代解決方案可能是更好的選擇。與超細柵距光柵相比，RESOLUTE光柵具有如下優點：扭擺和間隙公差更寬松，無需返回基準位置，更容易安裝，系統尺寸更小，工作速度大幅提高，柵尺選擇更加靈活，比如長度更長、抗污性能更佳且成本更低 — 總擁有成本 (TCO) 因此更低。
標準的“比例-積分-微分 (PID)”控制器發明于大約90年前，但發展到現在，這種控制器通常已無法滿足當今大部分要求苛刻的運動控制應用。控制器微處理功能的進步帶來了現代控制方法。這些方法一般使用函數觀測器來精確模擬系統。觀測器使用輸入電流和位置信息以及工廠(運動平臺或其他設備)的標稱參數，能夠估算實際系統的速度、加速度和干擾信息。

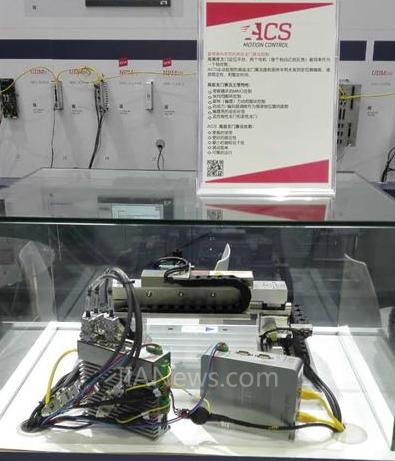

圖1：配有板載RESOLUTE光柵的ACS測試平臺展示
ACS對RESOLUTE光柵的研究
最新的伺服控制算法，比如ACS的ServoBoost?，為負載、干擾、共振、坐標軸交互以及齒槽扭矩的變化提供實時自動補償。這樣一來，可以縮短系統進入穩定狀態的時間，降低亞納米級靜止定位誤差(抖動)并減少隨后出現的誤差。ServoBoost?及其他類似算法可用于半導體檢測、平板顯示器檢測、電子元件裝配及醫療診斷行業中的高性能伺服控制應用。比如，電子束光刻機的納米定位平臺一般可達到最小~1 nm的步長，而穩定時間僅需幾微秒。影響運動平臺性能的因素，包括材料硬度、軸承、機器軸的直線度和正交性、電機類型以及光柵誤差等平臺機械特性。
全球設備控制器制造商ACS與雷尼紹攜手開發了一個試驗平臺(圖1)，用于評估采用ServoBoost?控制算法的RESOLUTE光柵系統性能。如今，帶有BiSS?的RESOLUTE補充和完善了ACS的控制算法套件 — 在了解了客戶的需求后，ACS采納了雷尼紹的建議，在算法中加入了開放式BiSS串行通信協議。試驗臺是一個經改良的配有交叉滾子軸承的無鐵直線伺服平臺;裝備單個1 nm分辨率的RESOLUTE光柵和一個備用超細柵距 (400 nm) 激光衍射系統。初步測試表明，每次“啟動”控制算法時，相較于標準PID控制，平臺性能有了顯著提升。

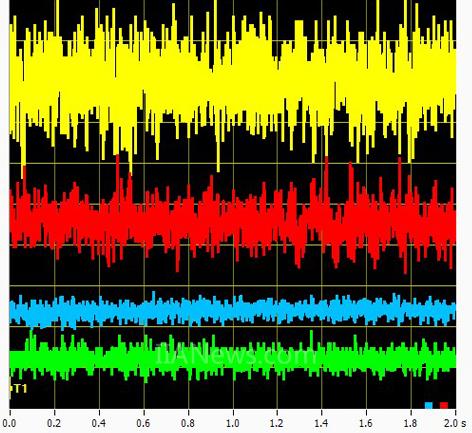

圖2：RESOLUTE光柵和備用超細柵距系統反饋的抖動性能在一段時間內(以秒計)的比較

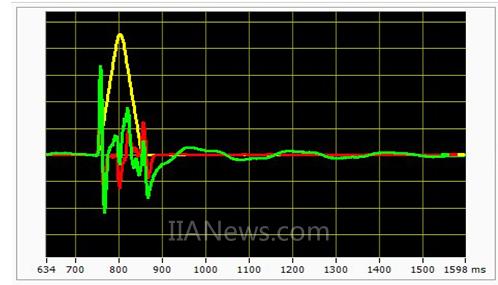

圖3：RESOLUTE光柵和備用超細柵距系統反饋的運動和穩定性能在一段時間內(以毫秒計)的比較
圖2顯示了RESOLUTE光柵和備用超細柵距系統反饋的抖動性能比較。在使用標準PID控制器時，可以清晰地看到超細柵距系統的抖動性能更低，RESOLUTE光柵的測量抖動值為6.84 nm RMS(黃色)，而超細柵距編碼器為3.98 nm RMS(紅色)。而使用ServoBoost?的效果則是可大大減少這些數值的差別和大小，分別達到1.91 nm RMS(綠色)和1.46 nm RMS(藍色)。顯然，強大的控制算法對這兩種編碼器系統的抖動性能差異進行了很大程度的補償。
圖3表明了在運動和穩定時間或跟蹤誤差方面亦有了顯著改進。黃色曲線顯示的是命令伺服平臺改變位置然后保持靜止的過程中平臺的運動速度變化曲線(每格100 mm/秒)，而綠色和紅色曲線分別顯示的是采用標準PID和ServoBoost?控制器時的位置誤差(每格2微米)。高級控制算法顯著改善了穩定誤差和性能，并消除了使用PID控制器時向平臺發出保持位置命令后隨即出現的阻尼振蕩。
“ACS的ServoBoost?算法與雷尼紹的RESOLUTE光柵相結合，將有利于設備制造商在諸多要求嚴苛的應用中使用絕對式光柵，從而發揮絕對式光柵的優勢，而傳統上需要更為昂貴的激光增量式光柵才能滿足這些應用要求?！薄狝CS Motion Control(以色列)
關于ACS
ACS Motion Control是一家跨國公司，總部位于以色列的Migdal Ha-Emek，該公司為精密運動設備提供基于EtherCAT?網絡的高性能機器控制系統。ACS Motion Control的高性能控制器和驅動器現在可與RESOLUTE絕對式光柵和BiSS串行通信協議兼容，這使得ACS的專有性能算法套件第一次具有了互操作性。該算法套件包括可選的ACS ServoBoost?和Smarter Gantry Control算法。
