重型車輛的制造以及操作都可能存在危險。美國一家駕駛室和翻車保護結構生產廠家發現機器人伺服點焊系統不僅速度快，而且可以將潛在的安全風險和重復運動風險最小化。
說起車輛遇險，我們往往容易想到工程、林業和礦山等場地，但是你能想到往返于美國大街小巷、住宅小區和商業停車場的垃圾車也會遇險嗎?在谷歌上搜索“垃圾車翻車事故”，會出現 15 頁搜索結果，還能看到最近一年內事故的相關情況。
位于明尼蘇達州羅切斯特的 Crenlo 公司專門為上述及其他行業制造重型貨車駕駛室和翻車保護結構(ROPS)，具有非常嚴苛的設計標準。
1951 年，Crenlo 為卡特皮勒生產了拖拉機駕駛室，那是他們的首個訂單，其后便在先進制造技術上不斷投資。Crenlo 目前在羅切斯特有兩個工廠，建筑面積為 55000 平方米，占地面積 17 公頃。兩個工廠共有725名員工和23臺工業機器人，承擔壓機操作、機器操作和電弧焊接等工作。其中 22 臺機器人來自 ABB，分別在不同的年份添置，最早一批 ABB 機器人已經使用了 24 年。
盡管機器人和其它自動化系統的使用很普遍，但有很多過程 Crenlo 是手動操作的，最典型是那些需要密集操作的過程，如具有復雜幾何形狀的零件。
最近，有一種新型垃圾車需要制造駕駛室，那么問題來了，Crenlo 當前所擁有的任何工藝都無法完全適用于這一新型駕駛室。
“這些新型駕駛室需要 2000 個點焊” Crenlo 的機器人和焊接工程經理 Jeff Petersen 說。“我們在一些較小的駕駛室構件上做了一些初步的手工點焊測試，很快就發現，這將是一個非常密集的手動操作過程?！?/FONT>
Crenlo 曾考慮安裝一個標準的機器人點焊系統，但由于卡車駕駛室的復雜性，項目團隊認為該系統難以完成足夠的焊接點數量，成效一定不會理想。一步完成 2000 個焊接點已經成為一條行不通的道路，首席工程師 Petersen 和 Brent Sharpman 進一步分析，最終得出一條可行的結論：如靈活的駕駛室結構果駕駛室可以在焊接過程中重新定位，機器人就可完成足夠的焊接點。
這個想法面臨的挑戰是設計一個能有效地重新定位機器人但又不過于復雜或成本太高的系統。
“在經過一段時間的苦苦掙扎后，終于迎來了一縷曙光，我們認為真正巧妙的想法是用固定在地板中的固定裝置轉動零件，有點像轉動大餐盤，以受控的方式轉動駕駛室，從而使機器人能夠焊接盡可能多的焊接點?！?Petersen 說。
“我們將想法告訴了 ABB，伺服機和機器人伺服點焊系統的概念首次浮出水面。經過進一步的研究和審查，我們決定采取這種方法?！?/FONT>
伺服機基本上是一臺耦合到傳感器的電機，傳感器通過減速齒輪箱提供反饋，允許精確的位置控制。機器人伺服焊接采用電機和編碼器作為第七軸來控制焊嘴的打開和關閉。當火炬從一個焊接點移到另一個焊接點時，焊嘴是關閉的，對每個點焊，只打開到所需的大小。

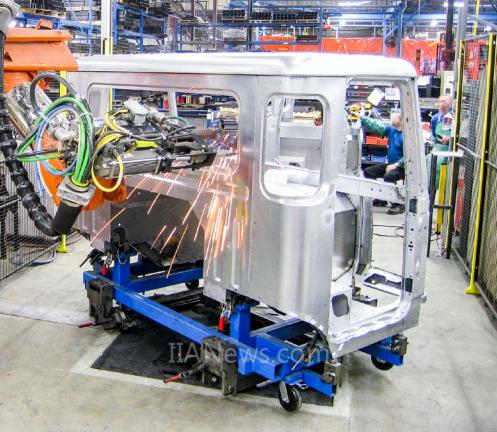

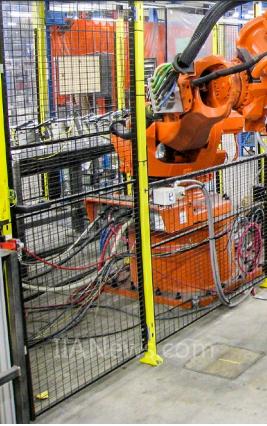

為 Crenlo 開發系統時，使用了兩個伺服機，一個伺服機控制焊接設備，另一個安裝在地板中的全伺服定位器用于轉動安置卡車駕駛室的平臺。一個 ABB IRC5 控制器控制三個主要系統要素：IRB 6650 機器人的運動、點焊設備的操作和定位器的運動，以便卡車駕駛室將每個焊接點理想的位置向機器人對準。
“該系統提供了一個受控且精密的零件運動?！痹谠擁?xiàng)目中與 Petersen 和 Crenlo 一起工作的ABB經理Dave Minkebige說，“除了地面定位器上的駕駛室與機器人的協調運動，伺服點焊還有很多其它好處，比如節拍時間比氣動焊槍快 30%，改進了焊接工藝控制，降低了運營成本，延長了焊嘴壽命?！?/FONT>
典型的氣動焊槍的焊嘴壓力控制范圍在正負10%以內，這是由工廠氣源直接決定的。正確調節的伺服焊槍的噴嘴壓力控制范圍在正負 2% 以內或者更精確。舉例來說，假如一個焊接工藝要求 1000 磅的焊嘴壓力，氣動焊槍輸出的壓力在 900 至 1100 磅范圍內，而伺服焊槍輸出的壓力在 980 至 1020 磅范圍內。
除成本收益外，更精確的壓力輸出使焊接參數得到了更加嚴格的調節，從而焊接工藝更易控制，焊點質量總體提高。
“管理層對該項目一直不予推行，直到他們后來清楚意識到固定駕駛室其實不需要那么復雜。” Petersen 說，“實際上駕駛室只需用銷子固定在轉盤底部。當整個系統的相對簡易性顯現出來時，它才逐漸獲得了整個團隊的支持。”
大家的認可和支持也算是水到渠成。當系統最初安裝時，它能夠完成 2000 個點焊中的 488 個，剩下不能完成的焊接點是固定駕駛室時被擋住的小部件或接頭。
通過項目中經驗的累積，不斷尋找移動機器人和移動駕駛室的特有路徑，伺服點焊系統現在能夠在一個節拍中直接在駕駛室上焊接大約 600 個點。這種加工方法在點焊行業可謂是真正獨具特色。
許多機器人無法在駕駛室上直接完成的焊接點，可由另一工作站上的機器人以批處理的方式完成。
“在駕駛室上完成 600 個焊接點需要 14.5 分鐘，” Petersen 說?！叭绻斯ず附樱覀冞€真不知道要多久。但為了進行比較，我們最初測試的車頂加強件有98個焊接點，兩人用了 90 分鐘才焊完，而機器人只用了 3 分 10 秒，而且不需考慮人體工學問題?！?/FONT>
機器人點焊還帶來了許多其他附加益處。沒有什么比安全更重要，機器人焊接幾乎消除了焊工在手工焊接中可能遭受的安全隱患和持久重復動作的煩惱。
為了靠近焊接點，在駕駛室內部和周圍扛著焊接設備彎腰爬來爬去是不可避免的，長期如此勞作會給身體帶來難以承受的壓力。幸運的是，機器人可以完成大部分難焊的焊接點，留給焊接工人的是比較符合人體工學的位置。“Crenlo 長期以來都愿意將工業機器人引入他們的生產車間，產生積極的收益。這次雖說是新技術，但他們很開明地引入了機器人伺服單元?！盡inkebige 說，“在手動處理非常困難的情況下采用此操作，有效地減少了節拍時間，大大提高了焊接質量和一致性，并提供了將來應對不同駕駛室結構的柔性。”
Petersen 總結道：“我們認為每個節拍 600 個焊接點是對我們資源的巨大利用，因?yàn)榈湫偷钠圏c(diǎn)焊系統每個節拍只能完成 10 到 12 個焊接點。我們一天能完成八到九個駕駛室的焊接，外加幾個組件，而且質量很好，不需要焊工在駕駛室內爬來爬去。”
