隨著變頻器技術的高速發展，變頻器及其變頻調速?gòu)V泛的被應用到各個行業，如食品機械、塑料機械、陶瓷機械、石油機械、線纜設備、空壓機、機床設備、木工機械、紡織機械、印刷包裝設備、化工設備、環保設備、輸送設備等。

　　變頻器的廣泛應用的同時也帶來了不可忽視的干擾問題(包括周圍電子電氣設備對變頻器的干擾、變頻器對電網和周圍設備的干擾)，如果變頻器干擾問題不能有效的解決，不僅變頻器系統本身不能可靠的運行，還會影響周圍的電子、電氣設備正常運行。

　　變頻器該如何抗干擾呢?

　　1、變頻器的E端要與控制柜及電機的外殼相連，要接保安地，接地電阻應小于100Ω，可吸收突波干擾。

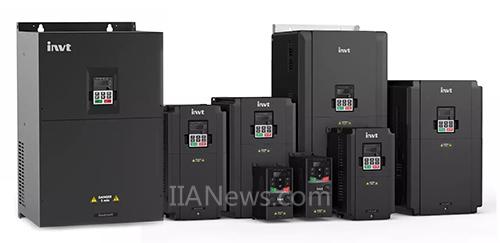

　　2、變頻器的輸入或輸出端加裝電感式磁環濾波器。以英威騰Goodrive20高性能矢量變頻器為例，三相380V 4kW(含)以上、三相220V 1.5kW(含)以上機型內置濾波器，可以使變頻器EMC性能達到工業環境的使用要求。若需進一步加強抗干擾效果，還可以選配英威騰外置濾波器，以達到民用環境的使用要求。

　　3、上述磁環濾波器還可根據現場情況加繞在變頻器控制信號端或模擬信號給定端的進線上。

　　4、裝有變頻器的電控柜中，動力線和信號線應分開穿管走線，金屬軟管應接地良好。

　　5、模擬信號線要選用屏蔽線，單端在變頻器處接仿真地。

　　6、還可通過調整變頻器的載頻來改善干擾。頻率越低，干擾越小，但電磁噪聲越大。

　　7、RS485通訊口與上位機相連一定要采用光電隔離的傳輸方式，以提高通信系統的抗干擾性能。

　　8、外配計算機或儀器、儀表的供電要和變頻器的動力裝置供電分開，盡量避免共享一個內部變壓器。

　　9、在受干擾的儀表設備方面也要進行獨立屏蔽，市場上的溫控器、PID調節器、PLC、傳感器或變送器等儀表，都要加裝金屬屏蔽外殼并與保安地相連。必要時，可在此類儀表的電源進線端加裝上述的電感式磁環濾波器。

（轉載）
