工廠信息

　　廠名： 第四熱電廠(TES4)

　　應用地點： 蒙古國烏蘭巴托

　　項目類型： 工廠改造

　　工廠類型： 燃煤電廠

　　輸出： 560MW(2 x 80MW，4 x 100MW) 8 x 420t/h

　　合同日期： 1996年(階段一)，2002年(階段二)

　　完工日期： 2001年(階段一)，2007年(階段二)

　　實施概況

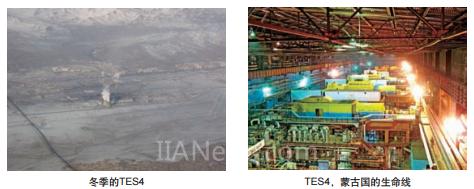

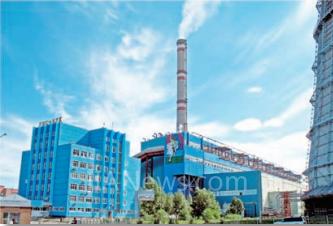

　　蒙古國的隆冬季節氣溫會低至零下40℃。位于首都烏蘭巴托的第四熱電廠(以下簡稱TES4)提供的電能和熱能是維系當?shù)鼐用裆畹闹匾茉础Ｗ鳛槊晒艊?guó)最大的燃煤發電廠，它向蒙古國中央能源系統提供70%的電能，向?yàn)跆m巴托集中供熱系統提供65%的熱能。

　　TES4設備陳舊，由于備件的缺乏，系統運行受到嚴重影響。設備故障和事故經常引起工廠停車，從而導致供熱和供電中斷。此外，煤炭燃燒控制效率低下，造成了嚴重的空氣污染。但是，由于工廠大量原始圖紙及其他設計相關文檔的散佚，這些問題很難得到解決。

　　為了解決這些問題，蒙古國政府決定使用官方發展援助(ODA)貸款，分兩階段實施工廠改造項目。第一階段是從1998年開始，改造一至四號鍋爐，已于2001年完成。第二階段是從2001年開始，改造五至八號鍋爐，已于2007年完成。該項目中，橫河電機負責全部八臺鍋爐的控制系統和現場儀表安裝。

　　挑戰

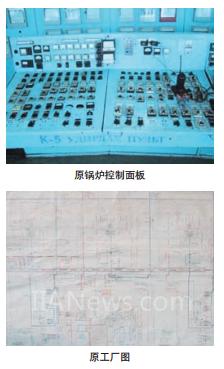

　　原有的燃燒系統采用間接燃燒方式，鍋爐啟動時，才開始從儲料倉運送煤粉。除給水控制以外，所有鍋爐和煤粉燃燒器都由操作員手動控制。原系統中存在許多設備問題，很高的爆炸隱患以及極低的燃燒效率。

　　此外，現在只保留了20世紀80年代建廠時的少量原始圖紙，而沒有鍋爐設計詳圖。因此，沒有人真正掌握工廠的實際運行。

　　然而，蒙古國政府卻急于改造該工廠，以確保人民的正常生活。客戶提出的需求如下:

　　1.鍋爐、燃燒器以及電廠輔助設施完全自動化

　　2.從模擬控制系統更換為新式數字控制系統

　　3.使用電廠仿真系統培訓操作人員，向基于畫面的操作平穩過渡。

　　解決方案

　　首先，需要采集足夠的信息以確定自動化設計的切入點。之后，是向煤粉直接進入鍋爐燃燒的直吹式鍋爐燃燒系統的轉換工作，以及使用橫河電機DCS 替換原來的煤粉燃燒器控制系統。

　　鍋爐、燃燒器以及電廠輔助設施實現自動化，并更換到新的鍋爐燃燒系統為了滿足客戶將原有間接燃燒系統更換為直接燃燒系統的需求，橫河電機的項目團隊集合了各國的專家，詳細調研了原有鍋爐燃燒控制系統，并且積極配合新燃燒器供應商的工作。他們必須走遍工廠的每個角落，繪制管道和儀表圖(P&ID)以及配線圖，以精確描述工廠配置。這是一項繁重而具有挑戰的工作，需要花費數天才能完成。最終，他們成功匯總了設計工廠鍋爐、燃燒器、電廠輔助設施自動化以及直吹式鍋爐燃燒系統更換工作所需的資料。

　　使用先進的數字控制系統替換傳統的模擬控制系統

　　這個項目分兩階段完成后，所有八臺鍋爐的控制都整合至橫河電機CENTUM CS 3000 DCS集中管理。操作員站中，傳統的模擬面板更換為先進的圖形用戶界面，大大提高了工廠運行效率和安全性。此外，通過安裝橫河電機 Exaquantum工廠信息管理系統，在管理部門即可遠程監視所有鍋爐的運行狀況，從而正確及時的進行工廠操作管理。系統結構方面，在I/O系統中采用冗余遠程光纖網絡，降低了配線成本，提高了安全性和可靠性。

　　通過電廠仿真系統培訓，操作員輕松過渡到基于畫面的操作

　　采用了先進的DCS后，電廠仿真系統幫助操作員更新其技術。可從傳統的模擬控制面板平穩過渡到全新的圖形用戶界面。
