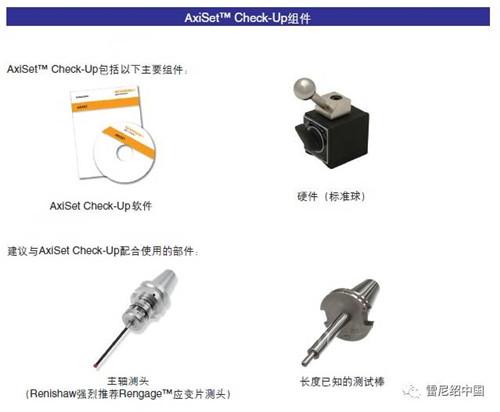

系統組件

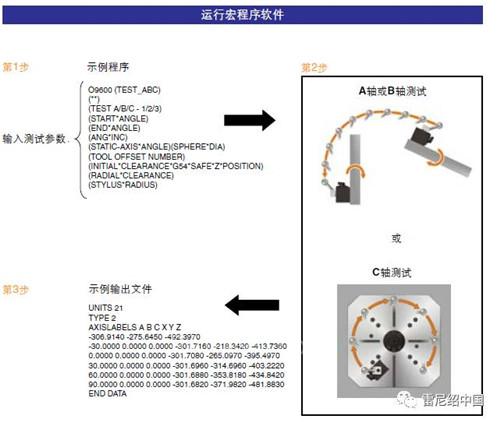

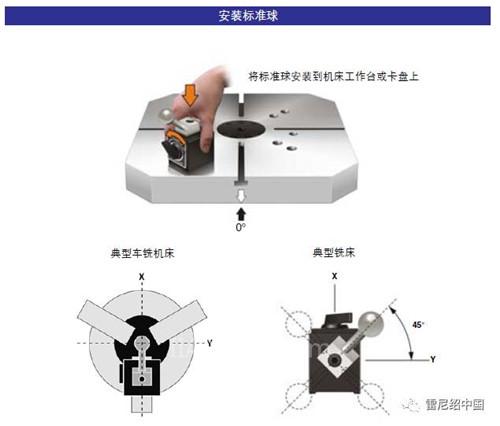

　　雷尼紹AxiSet?Check-Up(回轉軸心線檢查工具)通過自動測頭測量程序，從標準球上采集性能數據，進而提供準確、可重復的測試結果，同時包含簡單而有效的數據分析。所有測試均使用雷尼紹現有的主軸安裝式觸發測頭(大多數多軸機床的標準配置)來執行，并通過AxiSet Check-Up隨附的機床特定軟件創建測頭測量程序。

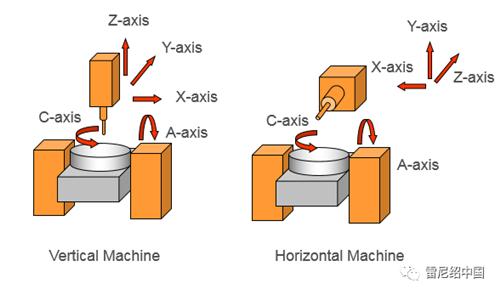

　　五軸機床回轉軸誤差類型

　　AxiSet Check-Up為回轉軸的校正和位置性能檢測提供了經濟有效的解決方案。

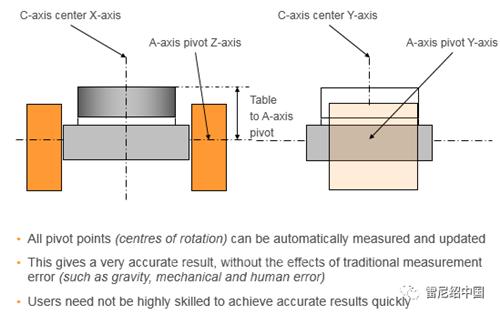

　　多軸機床在市場上呈現了強勁的增長勢頭，但目前還沒有一種簡單可靠的方法可用來分析回轉軸的性能，并有效識別因機床裝調超差、碰撞或磨損而導致的故障。精密加工的關鍵在于，能夠了解回轉軸的旋轉中心相對于機床線性軸的位置。如果沒有這些“回轉軸中心”的準確數據，機床控制器就不能在回轉軸運動時可靠地控制刀具和工件的相對位置，進而導致加工結果不一致。

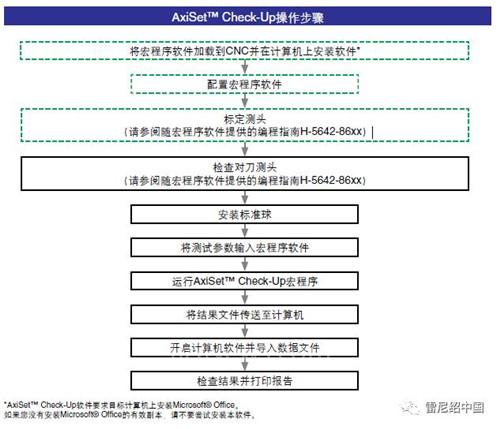

　　AxiSet Check-Up測試操作步驟

　　要確保利用AxiSetCheck-Up實現回轉軸性能的優化分析，機床的三個標準線性軸也須達到規定的技術指標。如有必要，使用雷尼紹的XL-80激光校準系統對線性誤差進行確認和修正，然后使用雷尼紹QC20-W球桿儀定期進行檢查。這些功能強大的機床性能測試產品配合使用，可確保五軸加工中心和車銑中心持續穩定地生產高質量的工件。

　　雷尼紹在回轉軸軸心線檢查工具的基礎上，為方便廣大用戶對提高五軸機床精度的需求，更進一步對于部分?jǐn)?shù)控機床研發出有關軟件包，能根據測試結果自動更新有關軸心線設置，而無須用戶對五軸軸心線的參數進行一一調試。
