Q1: ORing 1000/2000/3000/9000系列交換機有何不同?

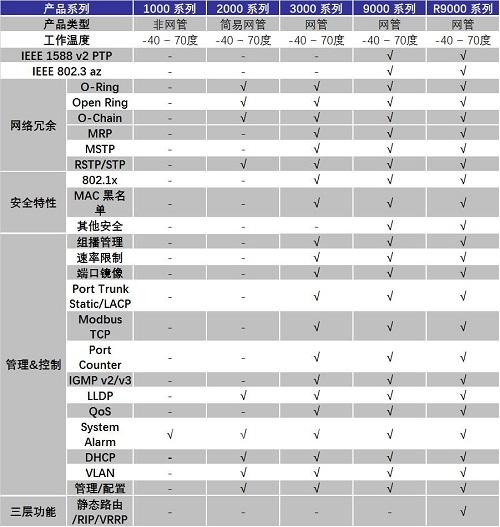

　　ORing 網管型交換機相對于非網管(1000系列)而言，一般帶有自己的管理IP，目前包含2000系列、3000系列和9000系列。用戶通過IP地址可以登錄交換機進行web管理。2000系列、3000系列、7和9000系列主要是交換機網絡管理的功能不同。

　　Q2: 如何配置ORing網管型交換機的IGMP Snooping功能?

　　IGMP Snooping是Internet Group Management Protocol Snooping(互聯網組管理協議窺探)的簡稱，它是運行在二層設備上的組播約束機制，用于管理和控制組播組。

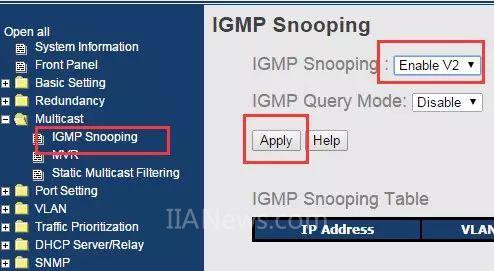

　　若要配置IGMP Snooping功能，可以先在網頁地址欄輸入交換機ip ，登錄網管型交換機的配置界面，點擊IGMP Snooping，然后選擇Enable V1或者V2，最后點擊Apply即可(如圖所示紅色部分)。

　　Q3: 如何配置ORing網管型交換機的System Log功能?

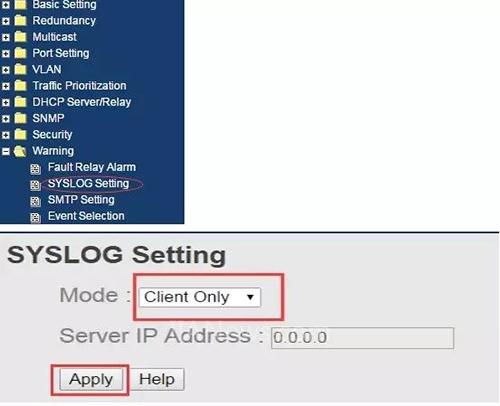

　　先在網頁地址欄輸入交換機的ip地址(默認)，設置SYSLOG Setting(如圖點擊紅色部分)。

　　然后設置Event Selection(如圖紅色部分)。

　　Q4: 如何配置ORing網管型交換機的端口鏡像?

　　端口鏡像(Port Monitoring)是一種可以把交換機一個或多個端口(VLAN)的數據鏡像到一個或多個端口的方法。端口鏡像又稱端口映射，是網絡通信協議的一種方式。

　　例如：如果要復制Port 7的端口數據到Port6 上，可以先在Source Port處，對應Port 7的端口，勾上RX或者TX，然后再選擇Port 6作為Destination Port，勾上RX或者TX，這樣就可以復制Port 7的數據到Port 6上(如圖紅色部分所示)。

　　Q5: 如何使用ORing網管型交換機的LLDP功能?

　　鏈路層發現協議(LLDP)是一個與廠商無關的二層協議，它允許網絡設備在本地子網中通告自己的設備標識和性能。

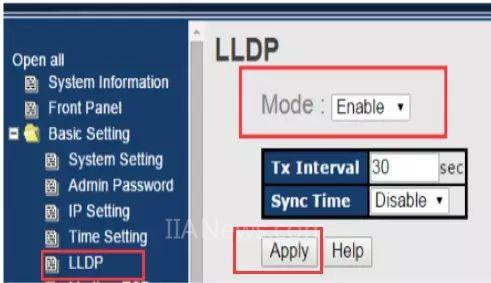

　　先在網頁地址欄輸入交換機ip(默認)，登錄交換機的配置界面，再點擊LLDP(見如圖紅色部分)，最后進入如圖所示頁面(紅色部分)，并選擇“Enable”。

　　Q6: 如何通過LACP協議配置Port Trunk功能?

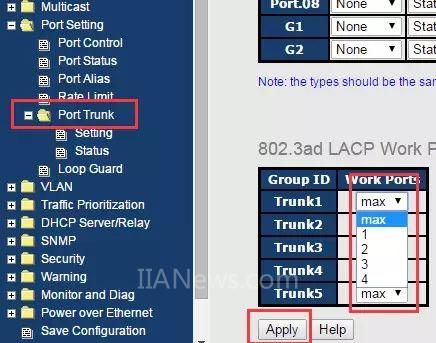

　　先在網頁地址欄輸入交換機的ip地址(默認)，再點擊Port Trunk，然后在Work Ports下面選擇想設置的最大端口數量，最后點擊Apply(如圖紅色部分所示)。

　　關于ORing：

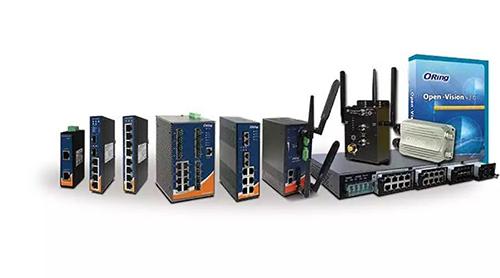

　　威力工業網絡(ORing)是一家專注于工業網絡通訊產品及解決方案的企業?？偛课挥谂_北，在全球設有子公司以及辦事處。ORing以其卓越的研發設計能力和具有前瞻性的產品領先于市場，在軌道交通、智能交通、智能電網、石油、冶金等環境嚴苛的特殊行業具有顯著的應用優勢。主要產品包括：工業交換機、工業無線AP、工業無線路由器、串口設備聯網服務器等()。
