項目描述

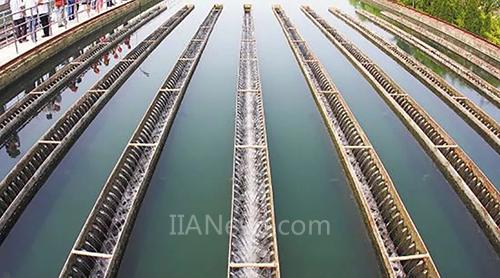

　　隨著技術的進步，網絡化遠程視頻監控系統得到了飛速發展，整個系統的優勢和便捷性也是顯而易見，被廣泛應用于安防、生產管理、智能交通等各行各業。為了確保水廠的安全生產工作，需要為水廠構建一套視頻監控系統，防止外來不法分子的破壞互動，也使得整個廠區實現通過在監控中心實現遠程的集中監控和統一管理。

　　ORing為周口店水廠視頻監控系統提供了工業級通信網絡，確保每個攝像頭采集的數據可以實時、可靠的傳送至監控中心。

　　系統需求

　　● 構建廠區范圍內的工業通信網絡

　　● 可靠穩定，適用于苛刻的現場環境

　　● 操作簡單實用，可統一規劃

　　方案設計

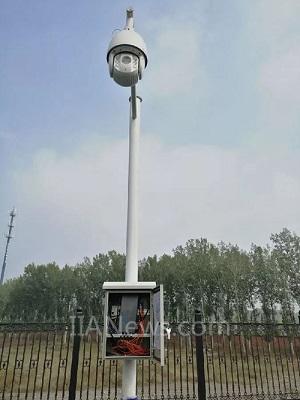

　　在周口店水廠視頻監控系統中，整個廠區范圍內安裝了十臺視頻攝像機用于監控廠區周界和主要大門的出入口，以及包括生產區域對外的出入口和廠區內道路監控。攝像機傳送來的數字化視頻信號，通過網絡傳送至監控主機，便于操作人員可以直接在計算機上查看視頻圖像，授權用戶還可以控制攝像機云臺鏡頭或對系統配置進行操作。

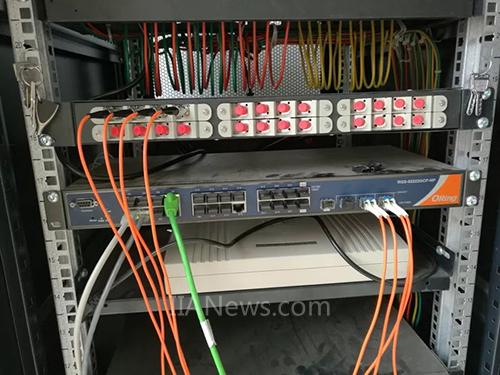

　　為此，ORing構建的工業級通信網絡包含10臺IES-2042PA工業級超薄簡易網管型以太網交換機，用于連接每臺攝像機，以及1臺RGS-92222GCP-NP工業級機架式網管型千兆以太網交換機，安裝在監控中心內，從而將廠區范圍內的攝像機均接入網絡，實現遠程視頻監控。整個工業網絡采用ORing私有的環網冗余協議O-Ring，可以在250臺交換機滿負載的情況下實現10ms內快速自愈。此外，此外，ORing工業網絡解決方案支持-40 ~ 70℃寬溫，雙電源冗余輸入，12~48 VDC輸入電壓，體積小巧緊湊，非常適用于惡劣的現場環境。

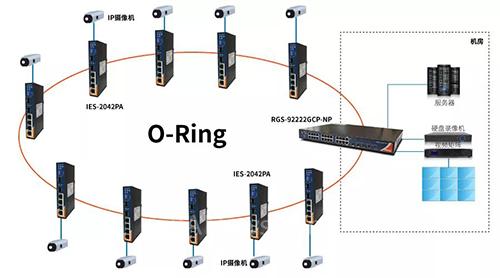

　　系統架構圖

　　技術優勢

　　● ORing提供工業級網絡通信解決方案

　　● O-Ring冗余協議支持10ms內快速網絡自愈

　　● 工業等級設計，-40 ~ 70℃寬溫，5年質保，體積小巧
