ABB緊湊柜的操作面板采用精簡設計，完成了線纜接口的改良，以增強使用的便利性和操作的直觀性。雖然機身小巧，但其卓越的運動控制性能毫不亞于常規尺寸的控制器。IRC5C配備以TrueMove?和QuickMove?為代表的運動控制技術，為ABB機器人在精度、速度、節拍時間、可編程性及外部設備同步性等指標上展現杰出性能奠定了堅實基礎。

　　IRB 120，IRB 1200，IRB 1410等都可以配緊湊柜，是小型機器人系列的最佳搭檔。但緊湊柜內配置了DSQC652 IO板，接線端子也引導了柜子外面，很多同學就不知道怎么接線了。趕緊來學習吧!

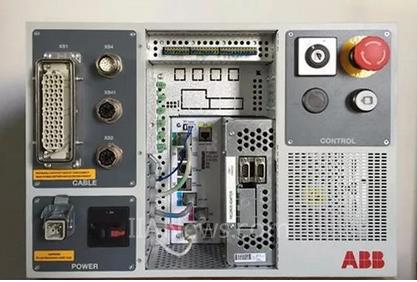

　　打開控制柜前側板

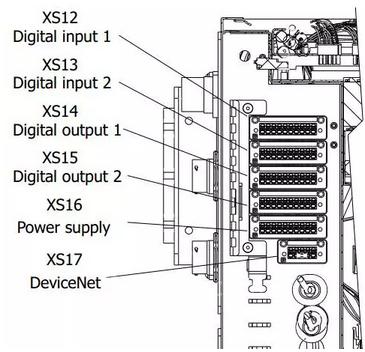

　　左側即為IO接線，如下圖，其中XS12和XS13為輸入，XS14和XS15為輸出，XS16為24v和0v。具體針腳定義見圖2和圖3

　　圖1

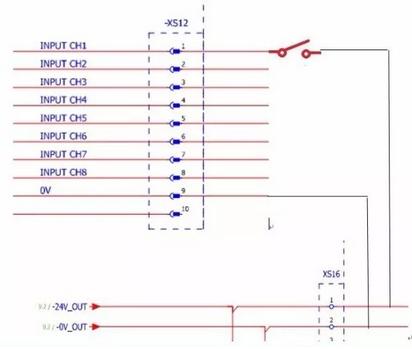

　　3. 以一個輸入為例，接線如下

　　圖2

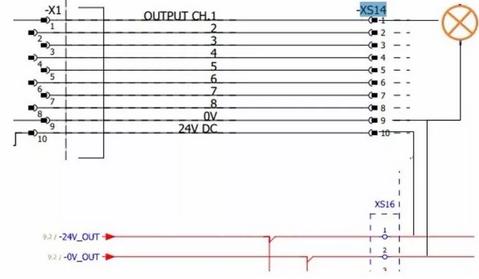

　　4. 以一個輸出為例，接線如下

　　圖3
