綜合管廊已經成為現有城市發展的最熱門詞匯，然而現階段的綜合管廊監控技術還是沿用傳統的監控系統，僅僅對設備狀態和現場的情況進行簡單的信息采集和記錄，而針對后期的維護和預測、人員的參與性和系統安全方面都沒有太多的系統性發展。菲尼克斯電氣作為自動化系統整體解決方案的供應商，針對傳統的綜合管廊監控系統的不足，采用了無線接入技術、實時以太網技術、IT控制技術，融合管廊實際應用需求，打造最新的智慧管廊監控系統方案。

雙魚島管廊項目概況

　　雙魚島項目位于漳州招商局經濟技術開發區，是國務院批準的首例經營性用海項目。項目呈雙魚環抱圓形，半徑840米，規劃面積221.67公頃，其中填海形成陸域面積182.30公頃，岸線11.7公里。2010年2月，雙魚島項目正式開工建設，預計到2024年完成全面開發。

　　基于物聯網、云計算等新一代信息技術工具和方法，將打造一個科技化智慧雙魚島。智慧雙魚島的建設內容主要包括物聯網基礎設施和運營服務中心兩部分。其中雙魚島管廊項目更是智慧管理系統的重要組成部分，是雙魚島成為智慧島的重要保障。

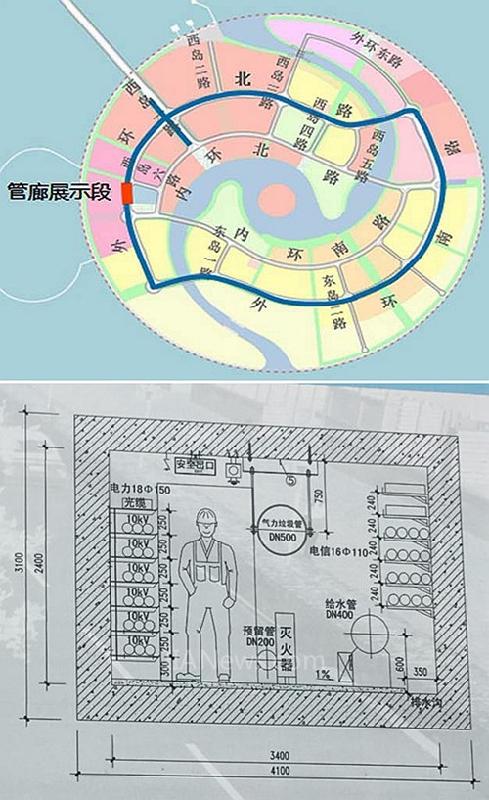

　　雙魚島管廊主管廊全線長3734.7米，加上分支管廊，共劃分為21個防火分區。每一個分區都設有電力線纜橋架、給排水管和氣力垃圾管線等，同時在管廊內安裝了氧氣、甲烷、硫化氫、溫濕度、電子標簽定位、沉降系統、紅外入侵、風機、水泵、照明等設備，用于監控管廊內環境和管廊內設備，確保城市市政公用設施安全可靠。

　　菲尼克斯電氣基于綜合管廊監控系統的傳統方案，結合無線接入技術、實時以太網技術、IT控制技術，為雙魚島管廊打造最新的智慧管廊監控系統整體解決方案。

菲尼克斯電氣智慧管廊方案

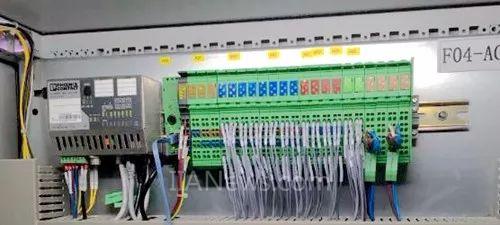

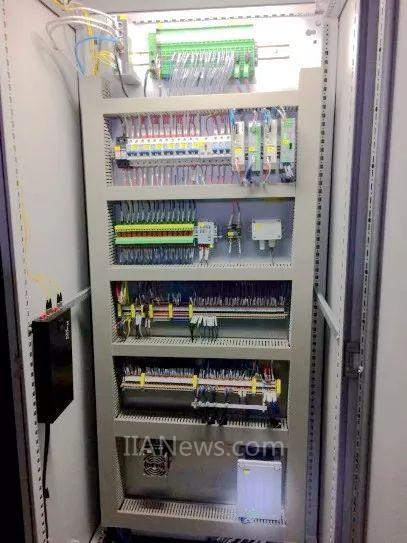

　　整個項目中菲尼克斯電氣提供了21套整體現場控制柜，每一個控制柜通過千兆的PROFINET實時以太網交換機連接成環網，確保整個監控系統網絡的安全可靠。作為每一個分區核心的控制設備，菲尼克斯提供了高性價比的控制器ILC 131，通過本地的IO模塊擴展，連接和控制分區內所有設備和環境監測儀器。VAL的防雷器和PR的繼電器為系統和IO輸出做防護和隔離。安裝在柜內的TRIO二代冗余電源，為整個控制柜提供可靠的供電，同時安裝的UPS模塊，更能夠為系統提供30分鐘以上的臨時供電，以滿足管廊高可靠性的要求。

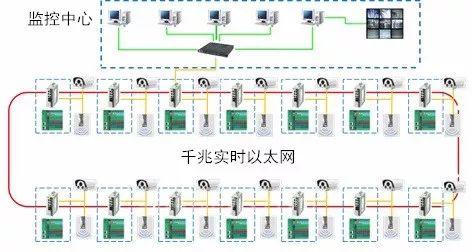

　　菲尼克斯電氣千兆實時以太網交換機，把各個分區ACU柜連接起來的同時，也把分區內的視屏交換機連接起來。受制于視屏數據和控制數據的沖突，原本需要兩套網絡系統。如今，菲尼克斯電氣基于PROFINET千兆網絡，不僅能夠高效的把視屏網絡和控制網絡完美結合，而且由于PROFINET控制的優先RT通道，即使在大數據量網絡通訊中，也能夠優先轉發PN數據包，保證控制數據的實時性。

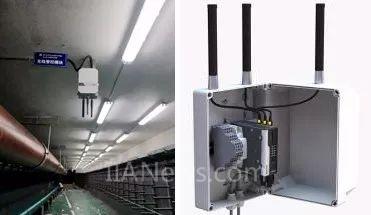

　　為了更好地滿足管廊后期運維的需要，提高智慧管廊的應用實踐，菲尼克斯開創性地把無線技術和控制技術運用在管廊監控系統中，打破了傳統監控系統單一接入的局限，把無線接入和實時在線監測融入到管廊的日常運維的線路中?；赪LAN5100的IP65無線接入控制箱被安裝在整個分區的中間，三根天線采用MIMO技術，提供300M的無線傳輸能力。

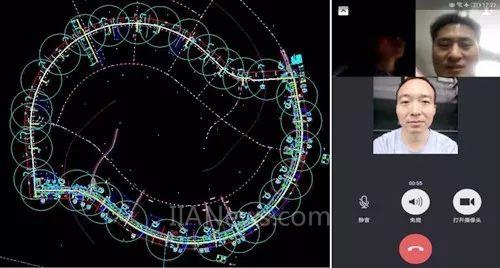

　　每一個無線接入AP通過網線連接到就近的ACU柜內，然后通過千兆PROFINET主干光纖環網與上位機和SCADA系統連接。利用菲尼克斯高性能的工業無線接入，整個管廊現場的任何角落都能夠根據需求接入控制網絡。任何一個現場運維人員，只要手持終端智能設備，例如智能手機，通過軟件能夠非常方便實現現場人員之間，現場人員與監控中心人員的無線通話、視屏會議等功能，取消了原本布置的無線漏波電纜進行無線對講的設計環節和成本，大大的減少總投資成本。

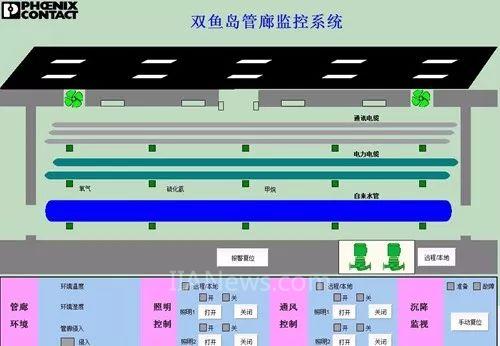

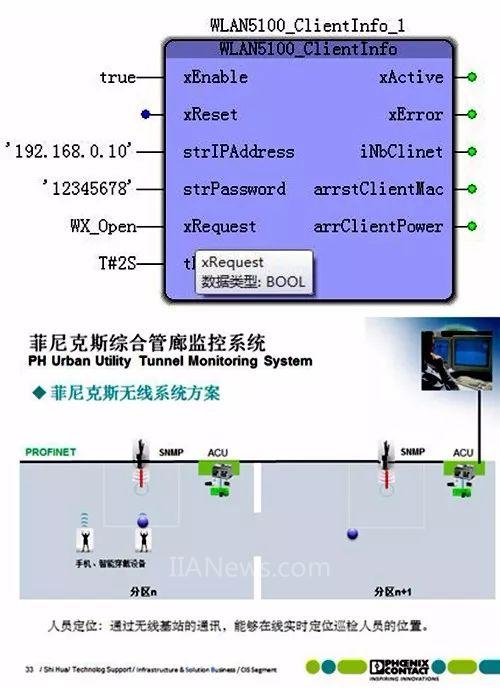

　　在無線覆蓋的平臺下，菲尼克斯IT-Powered自動化控制技術，能夠與各個管廊內的AP接入箱無縫連接。通過PCWORX功能塊，ACU控制柜內能夠獲取現場接入的智能手機的MAC地址和接入信號的強度，并實時傳送給后臺的SCADA系統。SCADA系統通過對PLC和AP地址的比對，能夠輕松的獲取現場人員的分區位置，做到實時的人員定位功能。

　　借助無線網絡，ILC131ETH控制器的跨平臺顯示技術HTML5和IT控制技術，能夠輕松的為現場人員實時顯示現場設備和控制器的狀態和內部程序，并通過WebVisit技術讓現場設備狀態畫面直接嵌入控制器中。不用預裝任何APP，現場分區的設備狀態就能夠顯示在蘋果、安卓和Windows平臺的手機和移動設備中。維護人員在線實時觀察現場設備，并根據現場需求進行控制和調整。

　　綜合管廊作為一種集約化、可持續性的管線敷設方式將城市基礎設施控制整合于一個系統，是城市基礎設施建設發展的新方向，更是城市地下空間開發的重要形式之一。菲尼克斯電氣作為自動化行業解決方案系統供應商，立志于在管廊監控系統中，結合最新的技術，促進管廊行業不斷向著現代化、智能化方向發展。
