借助 PlantPAx 解決方案實現無縫集成并加快數據傳輸從而 降低調試、維護和部署成本

　　解決方案

　　由羅克韋爾自動化提供且包含Endress+Hauser 電磁流量計的PlantPAx 過程控制解決方案包括：

　　? Allen-Bradley? ControlLogix? 可編程自動化控制器 (PAC)

　　? Point I/O 系列的遠程 I/O

　　? FactoryTalkView SE

　　? Stratix 2000 和 Stratix 8000

　　? EtherNet/IP 通信協議

　　? 來自 Endress+Hauser 的 Promag 53電磁流量計

　　取得的成果

　　? 能夠方便快捷地實施方案，減小接線階段的錯誤可能性

　　? 縮短工廠建立時間

　　? 提高工廠效率

　　? 實現整個過程的可視化以及數據在整個企業中的可用性。

　　背景

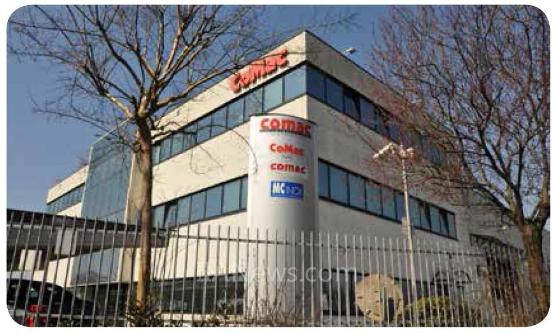

　　COMAC Group 由兩對兄弟創立于 1990 年，目前他們?nèi)詧?zhí)掌公司管理大權。該公司是設計和生產用于灌裝啤酒瓶、易拉罐、啤酒桶和其它飲料容器的裝瓶機以及灌桶機的全球領導者。

　　公司的生產工廠位于意大利貝加莫附近的博納泰索托，占地 8,000m2。系統在這里進行設計、制造和測試后交付給從澳大利亞到美國范圍內的全球客戶。

　　長期以來，對市場需求的深入了解推動了公司產品的持續創新，高速自動灌桶生產線和電子裝瓶機應運而生。

　　公司以更高的精度和質量標準為目標，決定打造控制系統完全基于EtherNet/IP? 通信協議的啤酒灌桶工廠。該項目的成功為所有其它工廠實現標準化鋪平了道路。由于這項新技術采用標準方法，它不僅能夠?qū)崿F(xiàn)控制和自動化架構與板載儀表的集成，還能將工廠整合到公司網絡以制定最為明智的決策。

　　這一創新項目需要 COMAC Group 與控制和自動化系統供應商羅克韋爾自動化合作，還需要采用 Endress+Hauser 的過程儀表。

　　面臨的挑戰

　　公司的主要目標是加快通信網絡速度，提高運營的安全性和靈活性，同時能夠?qū)崟r查看整個過程。EtherNet/IP是一種功能非常強大的協議，具有很高的靈活性且易于部署，有助于達成公司的這一目標。借助該協議，還可使用單一網絡來實現運動控制、過程和安全等多種控制策略。

　　COMAC Group 可利用此項技術來簡化其現場總線基礎架構。公司采用支持 EtherNet/IP 的羅克韋爾自動化組件以及 Endress+Hauser 測量設備，能夠從基于此的控制架構集成中獲得最大收益。這樣就可以通過單一通信基礎架構直接獲得來自現場的信息。

　　解決方案

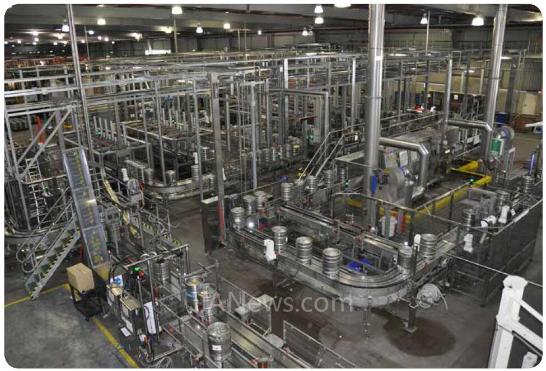

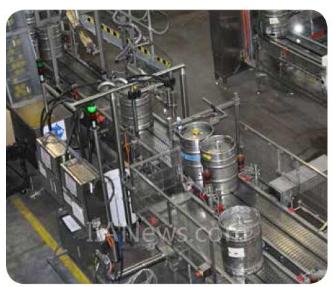

　　該項目涉及啤酒灌桶工廠系統的各個環節，包括清洗、灌裝和運輸。在自動化方面，該項目采用羅克韋爾自動化 PlantPAx? 過程控制解決方案，其中包括運行FactoryTalk? View SE 的 HMI、Allen-Bradley? ControlLogix?PAC、Allen-Bradley Point I/O、工業交換機 Stratix 8000?和 Stratix 2000?。

　　羅克韋爾自動化與 Endress+Hauser 的業務發展和產品開發戰略合作對于實現 COMAC Group 的目標非常有利。Endress+Hauser 是羅克韋爾自動化的 Encompass合作伙伴和聯盟合作伙伴，他們推薦使用電磁流量計Promag 53，這款流量計具備 EtherNet/IP 功能，能夠與羅克韋爾自動化控制解決方案完全集成。

　　憑借這種無縫集成和 EtherNet/IP 協議的優勢，包括報警以及啤酒桶中已灌裝啤酒的體積等所有信息都能通過單個源顯示出來。

　　另外，憑借 Promag 53 中集成的 Web 服務器，操作員和遠程服務支持人員能夠通過 Web 瀏覽器輕松訪問診斷數據。

　　采用單一通信基礎架構具有諸多優勢，其中最重要的是EtherNet/IP 網絡的傳輸速度快，另外還易于接線并且在出現問題時可及時做出響應。

　　羅克韋爾自動化 PlantPAx 解決方案還提供統一的編程環境 RSLogix? 5000，對電磁流量計無需配置鍵盤。實際上，可通過 RSLogix 5000 對 Promag 53 進行設置。

　　我們的選擇非常成功，尤其是與之前所使用的其它協議相比，另外，對于羅克韋爾自動化提供的硬件：我們未遇到任何安裝問題，而且網絡上可安裝的元件數量不受限。

　　取得的成果

　　COMAC Group 技術層面的決策帶來了大量立竿見影的好處，對于該公司的客戶尤為如此。其中包括：提高工廠績效，降低部署和維護成本。

　　ControlLogix PAC 已配備 EtherNet/IP 通信卡，而DeviceNetTM 協議要求額外配備一臺掃描器和專用電纜才能與流量計進行通信，這樣會增加成本，加大架構的復雜程度及配置和布線過程中出錯的風險。

　　使用 RSLogix 5000 這種統一編程環境還可以節省時間并降低參數配置過程中出錯的可能性。這樣還能增加機器的功能，事實上，使用 RSLogix 5000、ControlLogix 和EtherNet/IP 時只需更改電磁流量計的一個參數就可以修改配方。采用這種方法可以管理多達四種桶型，例如，從容量為 50 升的桶切換到 30 升的桶，而且無需停止生產線運行。數據傳輸出錯時，系統將發出報警提醒操作員，操作員可使用 PC 修正相關參數。

　　一臺機器或整條生產線中實時信息的可用性，能夠提升工廠效率。此外，該數據還可用作分析和控制工具，幫助確保交付給最終分銷商的啤酒量正確。

　　“由于加快了數據傳輸速度、簡化了部署，EtherNet/IP 方案可反復采用，尤其是在產能超過 1,000 桶/小時的大型系統中。我們的選擇非常成功，尤其是與之前所使用的其它協議相比，另外，對于羅克韋爾自動化提供的硬件：我們未遇到任何安裝問題，而且網絡上可安裝的元件數量不受限。我們率先實現了工廠數據采集的現代化，這樣有效提高了系統的技術先進性和運行性能，目前它已成為我們企業的標準之一。”Comac Group 軟件和自動化部門 Daniele Gotti 解釋道。
