新款：大功率接線端子

　　大功率電子器件在能源供應的轉型過程中起著至關重要的作用。例如，逆變器和DC/DC轉換器均作為重要組件用于處理從光伏(PV)系統或風力發電廠獲取的電力能源。

　　設備設計日益緊湊意味著在額定功率保持不變甚至有所增加的情況下，PCB上的組件必須越來越密集。這不僅會影響電路板設計，還會影響連接技術。

　　WAGO萬可新款PCB接線端子集外形緊湊、高電流負載能力、接線靈活三大特性于一身。得益于這些出色性能，該系列產品可為大功率電子器件應用提供無限可能。

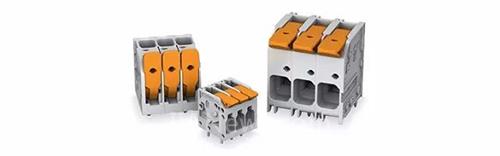

大功率接線端子

　　WAGO萬可新款大功率接線端子系列涵蓋六大接線端子類型，可連接4 mm2 (12 AWG)、6 mm2(10 AWG)和16 mm2 (4 AWG)導線，額定電氣值高達1000 V/ 76 A IEC，利用操作工具和操作桿均可進行操作。

　　新款大功率接線端子采用直插型籠式彈簧連接技術(Push-in CAGE CLAMP?)，適于所有導線類型，允許單股導線和加有冷壓接頭的導線直接插入。

　　此外，借助該接線端子，不僅可水平或垂直于PCB板布線，而且還能平行和垂直于導線進線方向進行測試。

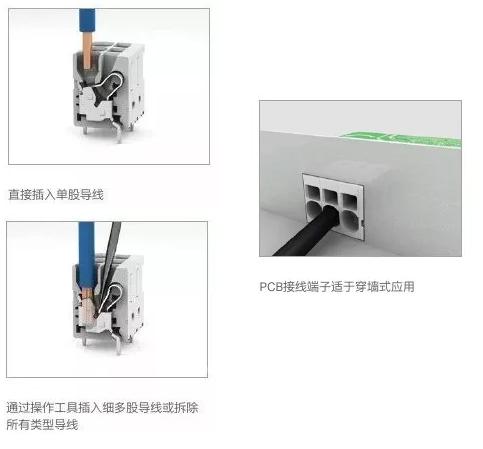

　　節省PCB上的空間

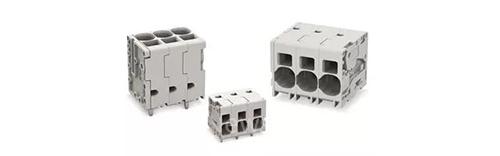

　　對于空間受限的應用來說，WAGO萬可的2624、2626和2636系列PCB接線端子是理想選擇。工具操作方向與導線進線方向一致，即使接線端子已安裝在PCB板上，也可輕松完成操作。

　　優點：

　　¤ 適用于緊湊型設備

　　¤ 適于穿墻式應用或空間受限領域

　　¤ 操作方向與進線方向一致

　　¤ 與現有解決方案兼容

　　¤ 適于符合EN和UL 61800-5-1標準的應用

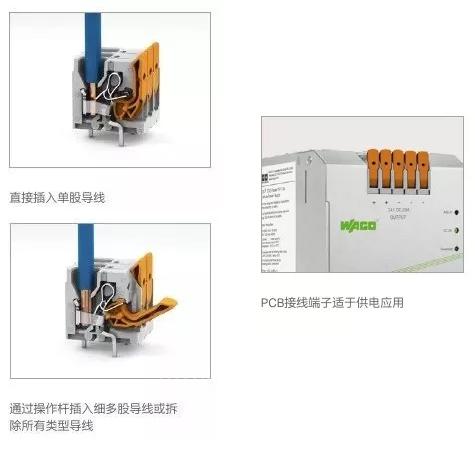

　　易于使用的操作桿

　　如果系統安裝過程中，各個組件已在現場完成接線，那么方便且易于操作的連接點就顯得尤為重要。為了滿足這些要求，WAGO萬可開發了2604、2606和2616系列PCB接線端子，無需使用工具，僅借助操作桿便可進行直觀操作。

　　優點：

　　¤ 更加便捷的布線

　　¤ 無需工具、直觀的操作桿操作

　　¤ 操作桿扳動時舒適省力，閉合到位后即形成導線的可靠連接

　　¤ 可以憑借咔嗒聲和限位感判斷操作桿是否扳動到位(打開/閉合)

（轉載）
