在單一、不間斷制程中完成從坯件到成品的全過程制造

　　按照要求的精度水平制造檢測質量塊是一個巨大的挑戰。生產前，工程師需對執行該任務的刀具進行優化。

　　PTB的科學儀器設計團隊的成員意識到，只有不間斷地一次性完成制造過程，精度水平才能達到最初設計要求。

　　為了使整個制程的精度達到要求，PTB的專家們要將高精度測量功能直接集成到加工過程中。為此，Hagedorn博士測試了不同供應商的多套工業測量解決方案?！拔ㄒ荒軌驖M足這些標準的解決方案是像雷尼紹OMP400這樣的高精度測頭?！彼偨Y(jié)道。

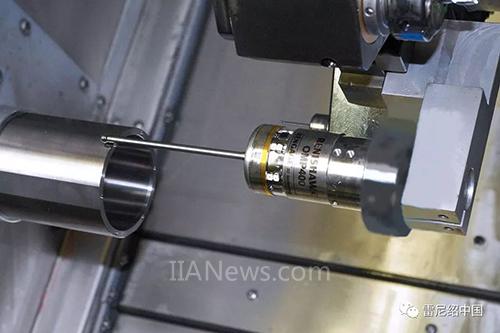

　　OMP400測頭經驗證可實現1 μm的精度

　　OMP400測頭是采用基于應變片技術的測量系統，能對最輕微的觸發力作出反應，測量精度不受測針復位力的影響;最大限度地消除測量時常見的滯后現象— 輕松實現小于5 μm的精度。特殊的測量程序可防止由測頭過快地接觸表面而產生不準確的數據。

　　PTB科學儀器設計部與雷尼紹區域銷售經理(右一)

　　PTB的專家們使用一系列復雜的驗證過程來檢驗OMP400測頭和高精度車床組合的最終加工效果。團隊將所有的測量結果進行比較以獲取補償數據，當車床加工輪廓時，以及在工作區域內使用OMP400執行測量時，這些數據可用于更新該高精度車床的數控系統。

　　通過將多個工件的機內測量結果與來自坐標測量機的測量結果進行比較可證，如照此種方式對測頭進行標定，并將補償數據應用到車床加工順序中的測量過程中，可實現1μm以內的測量精度。

　　為了測量圓度和直徑，對每個質量塊，測頭記錄了超過三十個圓周測量點的數據。對圓柱度，也按照類似模式進行測量。測量圓柱正面的六個球狀壓痕最具挑戰性，在將圓柱放入差分加速度計中時，這些壓痕可用作支承點。

　　對多個加工步驟進行迭代以實現±1 μm的精度

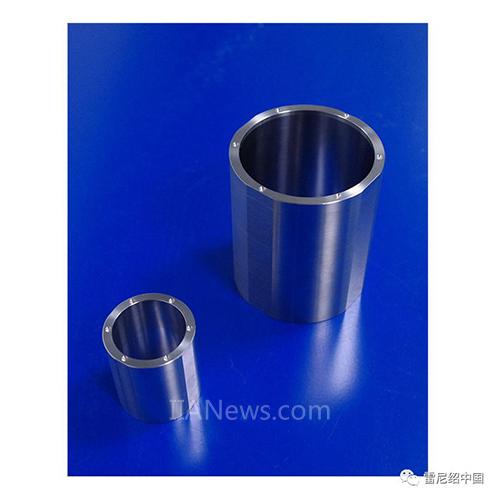

　　在生產了多個用于試驗和比較的樣件后，利用迭代過程以Pt-Rh和TiAl4V6為材料制造出最終的檢測質量塊。Hagedorn博士自豪地宣布，

　　正如計劃，我們能夠?qū)λ袔缀翁卣鲗崿F(xiàn)±1μm的加工精度。雷尼紹OMP400測頭的精度與可靠性是我們成功的一個關鍵因素。鑒于鉑銠合金原材料的成本就需數萬歐元，我們對這一結果非常滿意?！?/FONT>
