項目描述

　　加拉茨是羅馬尼亞著名的工業動力城市。在加拉茨的工業設施中，由于鋼鐵被廣泛應用于國家設施，鋼鐵廠在國家經濟發展中起了非常重要的作用。為保證鋼鐵生產的最大化效益和最佳品質，鋼鐵原材料的運輸必須及時安全，因此需要有效地輸送帶自動化控制。ORing穩固的產品結合ORing先進的冗余技術(O-Ring、冗余電源輸入等)，使得ORing以太網交換機和其它設備，如輸送帶PLC通訊、管理型計算機以及數據服務器能確保迅速而不間斷工作。由于ORing具有強大的網管軟件——Open-Vision，使得ORing產品變得更易于管理和監控。

　　系統需求

　　● 光纖連接

　　● 串口RS-485連接到以太網絡

　　● 先進的網絡和電源冗余保護

　　● 方便使用的網管軟件

　　● 工業防護等級, 可以在嚴苛環境下安全運行

　　● 承受大范圍的溫度變化

　　方案設計

　　由于現場有大量的PLC和底層設備，PLC主要提供鋼鐵生產所需輸送帶的控制，底層設備如功率表，則主要持續監測鋼鐵生產各個階段的電力使用情況，需要通過RS-485連接到網絡。

　　ORing提供的IES-3082GP工業以太網交換機， 形成鋼鐵生產主干網絡。以太網交換機的板載光纖連接極大延伸了網絡距離，而不必擔心網絡信息的靜電干擾。通過連接服務器到網絡，可以輕松管理并存檔控制信息。IDS-5042串口聯網服務器，可提供4個串口，連接功率表等底層設備，將串口設備接入主干網絡。IMC-121FB-SS-SC光電轉換器，可以在特定位置連接PLC到光纖網絡, 而無需使用多口以太網交換機, 從而節約了成本。

　　不僅如此，ORing還提供了強大的網管軟件——Open-Vision，支持集中化、可視化網絡管理，從而實現完整的網絡監控和網絡事件的早期預警。

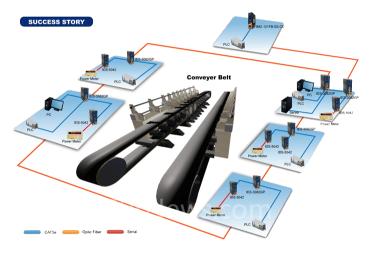

　　系統架構圖

（轉載）
