目前中國已經成為全球風力發電規模最大、增長最快的市場，風力渦輪機作為風力發電的主要設備，其市場一直呈現蓬勃發展之勢。2017年是風電行業的一個發展拐點，風電企業如何轉型，如何利用大數據實現智能化運行，成為了很多企業思考的問題。
而WAGO萬可PFC200控制器可在遠動技術上對風力渦輪機進行監測和控制，風電企業可充分利用通信連接、數據收集和分析實現風力渦輪機的高效智能運行，進而在市場競爭中脫穎而出。
實現遠動技術接口簡單快速轉換的控制器
在能源轉型的背景下，可再生能源所占的比例日漸增加。不穩定的電力供應設備，例如風力渦輪機，為網絡運營商帶來了新的挑戰。因?yàn)楣?yīng)情況相當難以預測，網絡必須轉換成所謂的智能電網。這種轉換的一個重要方面就是通信?，F(xiàn)代遠動技術必須確保在能源生成設備與網絡運營商的控制中心之間建立連接。
德國FWT集團致力于搭建多兆瓦級的全套風力渦輪機，構建完整風力發電廠并開始生產了自己的風力渦輪機。在遠動技術領域，西歐各國基于相關IEC標準所使用的遠動協議存在著巨大的差異性，基于此，F(xiàn)WT在遠動技術方面依賴WAGO萬可的PFC200控制器。
FWT風力發電廠項目

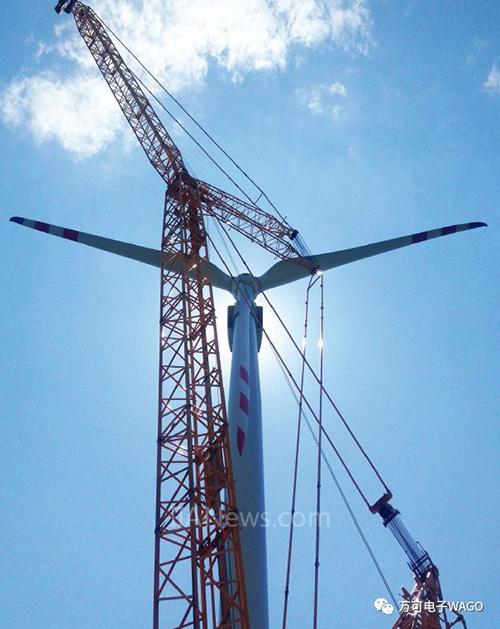

FWT目前進行的項目之一是在波蘭南部的克扎諾維采建造風力發電廠，計劃總輸出達90 MW。FWT于2014年年底開始建造該項目，并對三臺風力渦輪機中的第一臺進行了調試。這是一個交鑰匙項目，F(xiàn)WT需要提供風力渦輪機、完整的控制技術、甚至延伸到網絡傳輸點風力發電廠的電力管理以及遠動技術。
“我們必須滿足波蘭網絡運營商對于遠動技術的特定需求，”FWT應用工程部門的負責人Christian Oppermann表示。波蘭的不同之處在于，他們的遠動技術基于DNP3協議。盡管它與西歐常用的基于IEC 60870的遠動協議類似，但二者并不相同。
為了實施這種遠動技術，F(xiàn)WT采用PFC200控制器。對于Oppermann來說，它具備一項決定性的優勢，“PFC200控制器本身已具備DNP3接口。因此我們不必再擔心接口的編程問題?！?FWT在尋找合適的遠動控制器時選擇了PFC200，這絕非偶然?！拔覀兪褂肳AGO萬可控制器已有數年之久，利用它們在風能系統中心進行槳距控制時，總能獲得美好的使用體驗?！?/FONT>
集成到中央風力發電廠的控制器

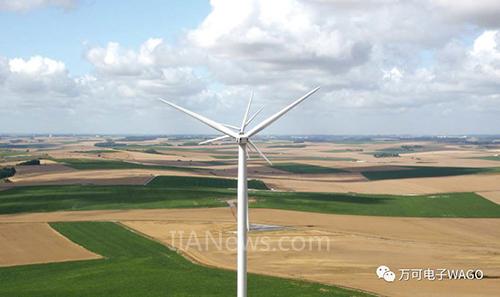

風力發電廠中的每臺風力渦輪機都單獨配備控制器。這樣，各個渦輪機可通過光纖網絡，使用不同的TCP/IP協議(包括Modbus TCP)連接到風力發電廠進行電力管理的中央控制器。同時，遠動控制器也集成于該網絡，以接收各個渦輪機的數據。
PFC200可收集數據、準備數據，并通過DNP3接口將數據轉發給網絡運營商。
此外，利用Lancom路由器還可將風力發電廠的VPN連接(IPsec)用于遠程監控。 “使用基于IPsec的VPN，我們可通過中央控制中心隨時干預風力發電廠”，Oppermann表示。在位于魏甘茨海恩的中央控制中心，不僅全天候有人值班，而且維護人員還可隨叫隨到，如果風力發電廠出現故障，他們可以快速響應。
目前，每臺使用PFC200的渦輪機可收集包括電壓、頻率和輸出等在內的13個數據點，并將這些數據提供給網絡運營商。
除此之外，還可使用遠動控制器記錄網絡傳輸點的有功功率和無功功率。同時，DNP3接口還提供輸入通道，通過該通道，網絡運營商可以調整風力發電廠的無功功率等。不僅如此，使用該接口還可降低無級輸出，直至風力發電廠完全關閉。

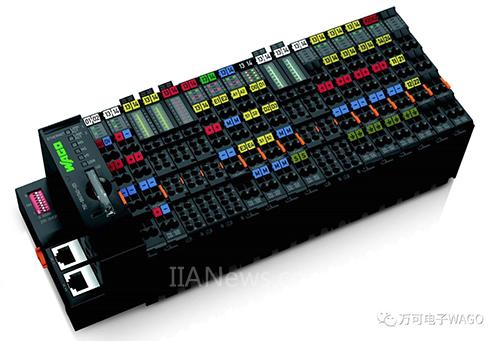

通過使用能夠與PFC200串聯的額外I/O模塊，可實現對中壓級別斷路器的監控，在必要時還可進行觸發。
借此，運營商可將風力發電廠從電網中完全斷開。遠動控制器不僅提供DNP3接口，而且還可用作數據記錄器，將包括風力發電廠狀態和通過DNP3接口進行外部干預的所有數據都以csv格式記錄在SD卡中，并傳輸?shù)絻?nèi)部FTP服務器?！拔覀冞€可以向風力發電廠運營商推送數據，”O(jiān)ppermann表示。復雜的記錄對于證明風力發電廠的可用性非常重要。
硬件堅固耐用，適于嚴苛環境的控制器
FWT使用WAGO萬可的750-880控制器實現了首批遠動控制連接。FWT已將PFC200 XTR版規定為該公司的標準遠動控制器，這樣可以在嚴苛的環境條件下始終保證安全。
包括遠動技術在內，發電廠涉及電力管理的所有控制技術都安裝在風力發電廠內的未供暖建筑中。因此溫度波動非常大。如果在寒冷的天氣里，風力發電廠連續幾天沒有連接到網絡，那么所有電力技術設備都必須承受零下溫度，之后再重新啟動。PFC200 XTR版能適應低至-40°C和高達+70°C的溫度，并且能夠承受組件臨時解凍。

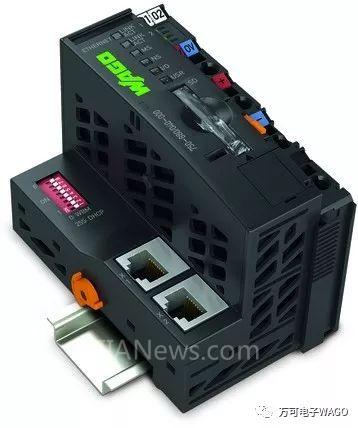

PFC200 750-880系列

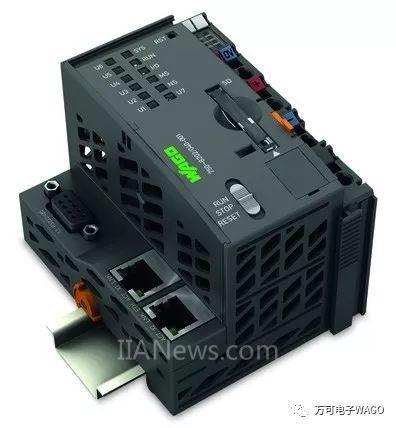

PFC200 XTR系列
Oppermann指出，使用此款遠動控制器的主要原因是它具備開放式編程功能：“通過CODESYS，PFC200不僅可以使用符合IEC 61131-3標準的語言編程，還可以使用更高級別的編程語言。因?yàn)闊o須再考慮接口編程問題，所以系統可以快速、方便地實施應用?！?/FONT>
PFC200 XTR系列控制器優越性：
● 工作溫度范圍：-40°C到+70°C;
● 可抵抗高達5kV的沖擊電壓;
● 可承受高達5g加速度的震動。
