一、概述

　　隨著我國城市化的速度加快，地鐵項目也得到快速發展，而每個地鐵項目都必須配置洗手間及排水防澇設備。每個地鐵站一般分為三層，采用傳統模式，遠遠不能解決地鐵站排污的要求，當?shù)罔F站方式洪澇時，更需要此類排污排水設備，以加快恢復地鐵站運營。按目前的發展預計，地鐵雙泵真空排水排污設備的配置量將占地鐵站數量的 15%左右，變頻器的用量是設備的數量 2 倍。

　　二、工藝簡介

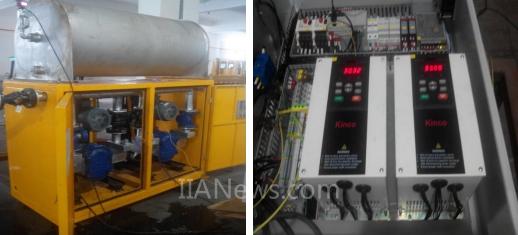

　　該雙泵真空排水排污設備主要由一個真空罐，兩個轉子泵組成。工作分為三種狀態：一、真空壓力>=-0.3mpa 時,兩臺泵同時變頻啟動;二、真空壓力大于-0.5mpa 小于-0.3mpa 時，一臺變頻器停止，一臺運行，處于這個階段，兩臺泵輪流切換運行;三、真空壓力 <=-0.6mpa 時，兩臺泵停止。通過兩臺泵的輪流切換運行，可以延長轉子泵和變頻器及其他配件的使用壽命。達到安全有效的運行機制。

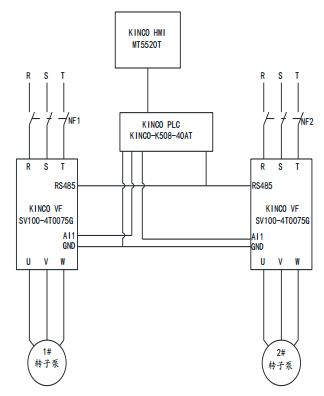

　　三、系統配置

　　四、KINCO 變頻器優勢及相關參數

　　KINCO 變頻器優勢：

　　1、 性能穩定，能夠在地下 30 米的潮濕環境下穩定運行;

　　2、 以 V/F 模式就能良好的驅動轉子泵;轉子泵是一個大轉矩負載，低頻力矩要響應快， KINCO SV100 變頻器以 V/F 模式勝任，展現其優越的性能;

　　3、 強大的 RS485 通訊，方便控制，大大簡化控制柜的配線，優化電氣系統;

　　4、 SV100 強大的軟硬件保護措施，保證設備可靠安全運行;

　　5、 參數設置簡單，操作方便，幾乎不用更改參數就能調試使用。

　　相關參數設置：

　　SV100-4T0075G 變頻器：

　　A0.01—2 VF 控制

　　A0.04—3 通訊控制

　　A6.14—16 Y1 繼電器輸出功能

　　1#轉子泵變頻：B3.01—3

　　2#轉子泵變頻：B3.01—5

　　五、總結

　　該設備已經在地鐵站正常使用，根據客戶反饋和現場觀察，KINCO 變頻器的運行穩定，完全滿足客戶的工況需求。

（轉載）
