標簽工具

　　標簽工具用于在輸入控件中輸入文本、編輯文本和創建自由標簽。圖6中使用了標簽工具在Number of Measurements控件中輸入文本。鼠標移至控件內部時，光標會自動變成標簽工具。單擊鼠標使光標位于控件內部，雙擊鼠標選中當前文本。

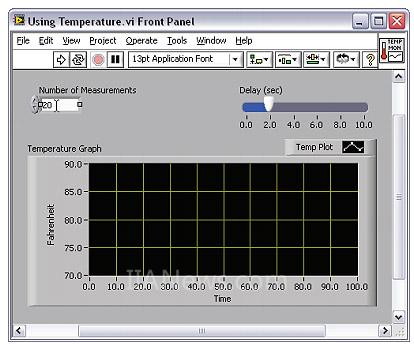

　　圖6. 使用標簽工具

　　如鼠標位于前面板或程序框圖中不可使用工具的位置，光標顯示為十字線。如啟用了自動選擇工具，雙擊任意空白處可打開標簽工具來創建自由標簽。

　　連線工具

　　連線工具用于連接程序框圖上的對象。圖7中使用了連線工具將Number of Measurements接線端連線至For循環的計數接線端。鼠標移至接線端的輸出/輸入端或連線上時，光標自動變?yōu)檫B線工具。

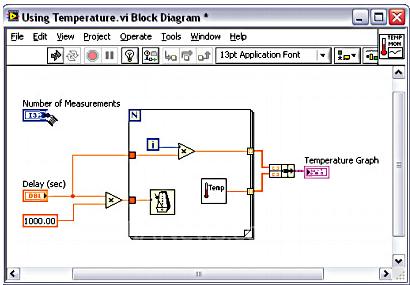

　　圖7. 使用連線工具

　　連線工具主要用于程序框圖窗口，以及在前面板窗口中創建連線板。

　　工具選板中的其他工具

　　工具選板中還包含下列工具：

　　“對象快捷菜單”工具，用于通過單擊鼠標左鍵打開對象的快捷菜單。在LabVIEW中，右鍵單擊對象也可打開對象的快捷菜單。

　　“滾動窗口”工具，用于在不使用滾動條的情況下滾動窗口。

　　斷點工具，用于在VI、函數、節點、連線和結構中設置斷點，使其在斷點處暫停運行。

　　探針工具，用于在程序框圖的連線上創建探針。使用探針工具可即時查看出現問題或意外結果的VI中的值。

　　上色工具，用于為對象上色。同時，該工具還顯示當前的前景和背景色。

　　取色工具，用于獲取顏色，然后通過上色工具上色。

　　快捷菜單

　　所有LabVIEW對象都有快捷菜單，它也叫即時菜單、彈出菜單，或右鍵單擊菜單。創建VI時，快捷菜單上的選項可以改變前面板和程序框圖上對象的外觀或運行方式。要打開快捷菜單，請右鍵單擊對象。

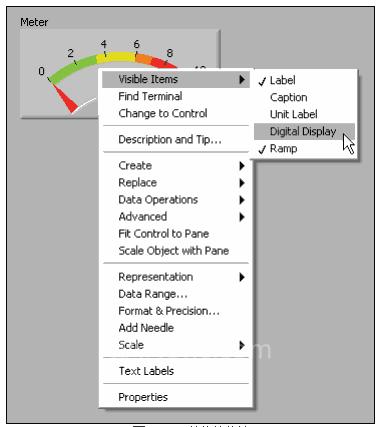

　　圖8. Meter的快捷菜單

　　屬性對話框

　　前面板窗口的對象也有屬性對話框，用于改變前面板對象的外觀或者動作。要打開屬性對話框，請右鍵單擊對象，從快捷菜單中選擇屬性。圖9顯示了圖8所示Meter的屬性對話框。對象屬性對話框中的選項與該對象快捷菜單中的選項類似。

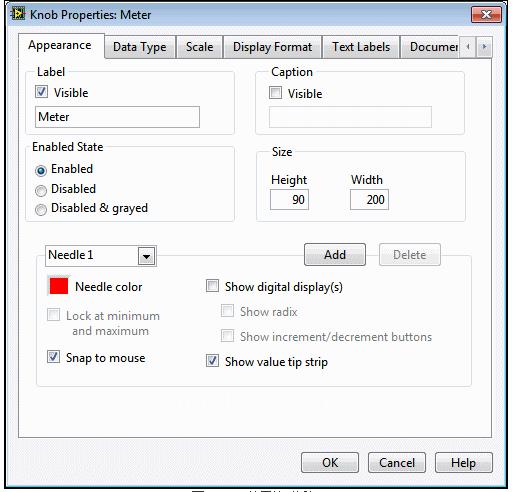

　　圖9. Meter的屬性對話框

　　您可在前面板或程序框圖上一次選擇多個對象，編輯其共同屬性。要選擇多個對象，請使用定位工具拖曳矩形方框來選定這些對象，或在按下鍵的同時單擊對象。 然后右鍵單擊對象，從快捷菜單中選擇屬性，打開屬性對話框。此時屬性對話框僅顯示所選對象的共同屬性。如所選對象相似，則對話框中的選項卡和屬性較多。如所選對象無共同屬性，則屬性對話框中不會顯示任何選項卡或?qū)傩浴?/FONT>
