憑借97米的長度，Limitless被列為超級游艇。該船于 1997年在不萊梅的Lürssen船廠下水。雖然對于游艇來說并不是特別大的船齡，但在過去二十年中，電子和自動化領域得到了極大的發展。特別是游艇的電氣設備事實上已經使用24年了，因為它們在游艇開始建造后不久就安裝了。這種尺寸的游艇的建造從開始到完成大約需要四年時間。
技術設備越來越老舊游艇配備兩個登船梯，兩個可以下降到水中的小平臺和兩個大平臺。其中一個平臺開啟可將一艘供應船放入水中。位于船尾的另一個平臺被下降到水面上。在船尾還有一個舷梯，同樣從船體上移出。因此，可以從船尾登上游艇。游艇還包括多個令人印象深刻的功能，包括兩臺起重機、一個游泳池和許多自動操作和鎖定的門;所有這些都是液壓操作的。當Limitless號游艇建成時，還沒有安裝現代控制技術。設備通過中繼裝置和簡單的點到點連接控制。
浮動的變形金剛：Limitless的船尾可作為一個平臺展開，后部登船梯直接向外移動
當展開帶登船梯的平臺時，必須測量平臺相對于游艇的傾角
最近幾年，游艇設備的運動部件故障不斷增加。此外，正常運行的活動部件也不再是最先進的。中央控制器是不可能的。一切都必須通過設備上的按鈕操作。位于荷蘭萊頓市的Akerboom Yacht Equipment被船長委托完成整艘游艇的技術改造。該公司在電動游艇設備領域享有聲譽，是Feadship集團的一部分。 Feadship集團還包括德維斯船廠。
EtherNet/IP控制器替代孤島解決方案
以前，船上的每臺起重機和每個自動化平臺都有自己的控制柜，其中設備和驅動器的信號被直接連接。不存在中央控制器。Akerboom使用帶EtherNet/IP通訊的I/ O模塊和兩個現代控制器替代了這些多島式解決方案。
來自Akerboom公司的Ed Groen in `t Woud負責項目技術方面的工作，并深入?yún)⑴c實施：“我們很快就明白我們需要一個用于自動化系統的現代工業控制器。我們決定使用兩個帶EtherNet/IP通訊的Allen-Bradley控制器。”兩個控制器都是聯網的，可以從中央控制室訪問。理論上，一個控制器就已經足夠，但是由于游艇的長度幾乎達到100米，所需的接線太多。

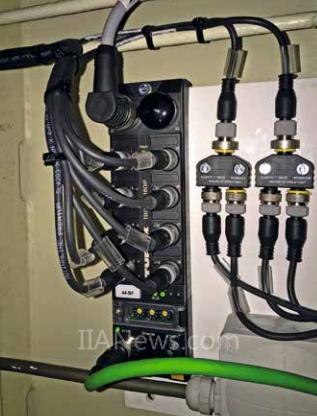

每個圖爾克TBEN-L-16DOP block I/O提供16個用于連接液壓閥的數字輸出

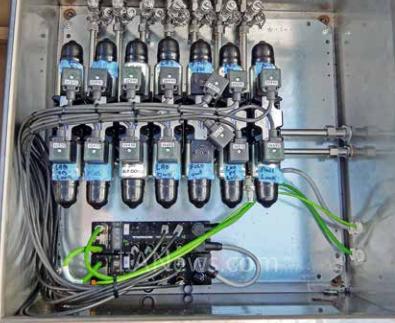

圖爾克堅固可靠的block I/O解決方案具有IP69K防護等級，并且無需控制柜和其他保護裝置
Ed Groen in `t Woud非常滿意：“圖爾克的I/O 模塊為我們節省了大量的接線工作?！?/STRONG>
TBEN I/O模塊節省空間和時間
“在我尋找適當?shù)腎/O解決方案時，偶然發現了圖爾克。我希望找到能夠通過EtherNet/IP直接將信號從現場傳送到控制器的堅固可靠的I/O模塊?！盙roen in `t Woud說道，“控制器制造商只能提供一種解決方案，而且沒有連接傳感器和執行器的集成電源。這將需要耗時的特殊連接器裝配，而這是我們想要避免的。圖爾克TBEN-L模塊的設計和高防護等級都是十分理想的。我們喜歡塑料，因為它們不會生銹。IP69K I/O block模塊還為我們節省了大量的空間和布線。船上的許多控制柜現在都不再需要，因為TBEN-L模塊可直接安裝在液壓閥旁邊。以前用于安裝控制柜的房間，現在則被用于存放潛水衣?！?/FONT>
船上使用了大量的數字輸入信號。這些信號由檢測門中鎖緊螺栓位置的末端開關提供。模擬信號由傾角傳感器輸出。圖爾克的B1N360傾角傳感器在下降到水面時會檢測平臺的傾角。這里測量相對于船舶的傾角(而不是絕對值)是一項重要要求。
由于船舶始終在輕微搖擺，Ed Groen in `t Woud和他的團隊中安裝了兩個傾角傳感器：一個安裝在控制柜中，另一個直接安裝在平臺上。船上的傳感器則提供了參考值?？刂破魍ㄟ^將兩個傾角值相減來計算平臺和船舶之間的實際角度。傾角傳感器的模擬信號通過圖爾克的超緊湊型站點TBEN-S2-4AI I/O模塊傳送到控制器。寬度僅為32毫米的TBEN-S模塊甚至比TBEN-L模塊更緊湊，同時仍然滿足IP69K要求。兩個TBEN-S分別被安裝在游艇的后部區域和前部區域，并且兩者都將信號從兩個平臺傳送到控制器。
另外也沒有模擬信號。液壓驅動裝置不再使用傳統的比例閥或伺服閥來調節。“對于我們來說，實際上只有一個比例閥制造商。因此，它們也相對昂貴?！?Ed Groen in `t Woud解釋道。在奢侈品行業，顧客始終在關注成本。Groen in `t Woud已經開發出液壓驅動裝置動態控制的替代解決方案。
Block I/O簡化布線
通過使用TBEN-L1-16 DOP數字block I/O模塊，該解決方案是真正有效的。這使得所有的輸出信號都可以通過以太網線路從控制器傳送到數字閥。圖爾克的I/O block 模塊為我們省去了大量的布線工作。我們的技工也可以輕松連接M12連接器，無需任何電氣知識或詳細的接線方案。作為多協議設備，TBEN I/O模塊可以同時用于采用Profinet、EtherNet / IP和Modbus TCP協議的控制器。
完成的游艇改裝令人印象深刻。由于Limitless還進行了視覺改造，剩下的船載電子設備和空調也被提升到目前的頂尖水平，讓這艘船看起來幾乎是全新的。船員現在可以通過HMI、遠程控制器或者中央控制室在本地操作所有系統。游艇所有人非常高興，盡管他當然可以購買一艘新船。然而，由于他親身參與了Limitless 的建造，他非常依戀于他的游艇。正如德國諺語所說的，“舊愛永不過時!”
液壓缸的高效調節
在另一艘目前正在使用圖爾克解決方案由Akerboom進行改裝的船上，他們甚至可以進一步省去模擬信號。液壓驅動裝置不再使用傳統的比例閥或伺服閥來控制。Groen in `t Woud已經開發出液壓驅動裝置動態控制的替代解決方案。
所有技術系統現在都可以通過觸摸屏操作
平臺和起重機的驅動裝置必須采用動態控制，以便能夠更快地執行運動。因此，液壓缸的作用力必須通過油壓控制。Limitless上使用了只會確定油流方向的數字閥，取代了使用恒定泵輸出和動態閥進行控制。Groen in `t Woud通過可變的泵輸出來調節液壓缸的作用力。驅動液壓泵的變頻器帶有EtherNet/IP接口，可通過該接口進行動態控制。
對于每個運動模式，控制器都有存儲的功能塊或附加組件，從而設置泵以什么頻率運行多長時間。通過這種方式，可以按順序運行動態定位序列，從而在船上快速、無抖動和經濟地縮回和伸出梯子和通道。數字閥在熱損耗過程中不會向比例閥一樣損失能量。
