近年來，隨著中國汽車產業的消費增長和人工成本的不斷上升，如何提高整車生產合格率并降低成本，是眾多汽車制造廠家重點關注的問題。目前，大部分整車生產線的車身外表面噴涂工藝都已實現完全機器人自動化噴涂，車身內表面噴涂由人工作業改造為自動化噴涂自然成為了新的發展趨勢。FANUC作為世界領先的機器人廠商，擁有著已經廣泛成熟應用的車身內表面噴涂系統。

　　標準的車身內表面噴涂系統，由4臺噴涂機器人、4臺開門機器人和2臺開蓋機器人組成。過程中，由開門/開蓋機器人將引擎蓋、車門、尾門等開啟，噴涂機器人完成內表面噴涂作業，最后再由開門/開蓋機器人將引擎蓋、車門、尾門等關閉。整套內表面噴涂系統工作空間緊湊，機器人之間通過Wait/Release功能進行通訊交互，使得一套系統內的機器人可以協同工作，安全、高效的完成復雜的噴涂作業。

　　下文主要介紹FANUC Wait/Release功能：

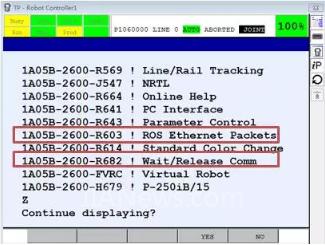

　　1)首先，機器人系統中需要安裝Wait/Release Comm和ROS Ethernet Packets功能選項。

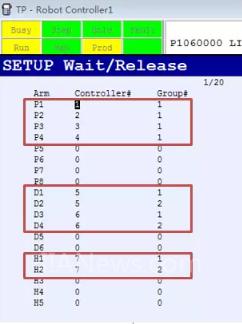

　　2)在機器人系統菜單[MENU] → SETUP → Wait/Release 中進行設置。

　　(圖中 P：代表噴涂機器人; D：代表開門機器人; H：代表開蓋機器人; Controller#：代表控制柜編號; Group#：代表運動組編號)

　　P1，P2，P3，P4分別由一個控制柜控制，每個控制柜均只控制一個運動組;

　　D1，D2和D3，D4分別由一個控制柜控制，分別對應運動組1和2;

　　H1，H2由一個控制柜控制，分別對應運動組1和2。

　　請注意：每一臺控制柜的Wait/Release功能都需要設置并保持一致。

　　3)在編程界面使用Wait/Release 功能語句。

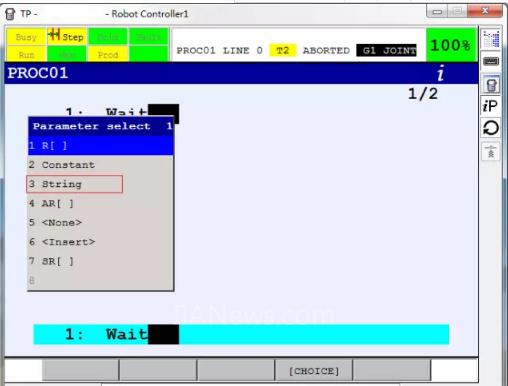

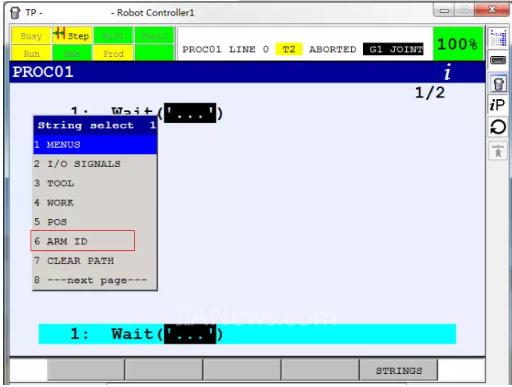

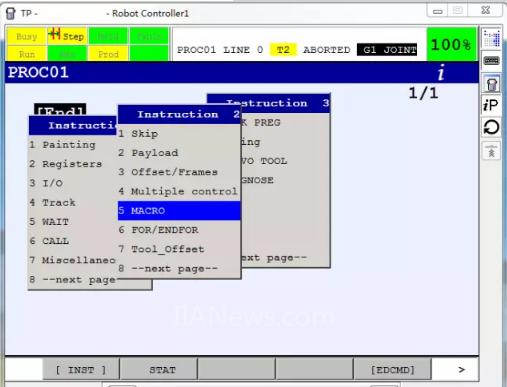

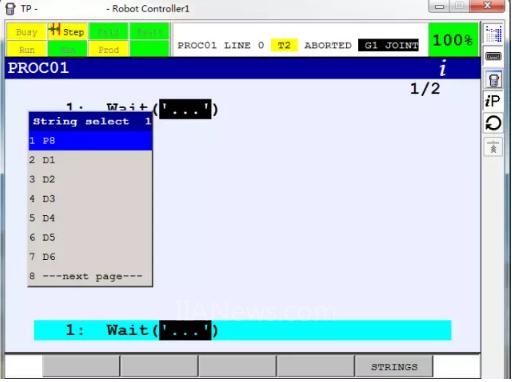

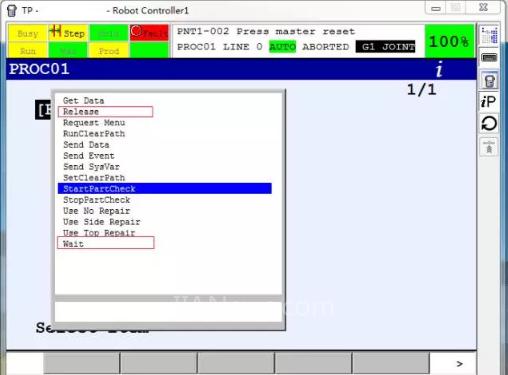

　　如下圖，編程界面→ F1‘INST’ → 5‘MACRO’→選擇Wait或Release →3‘String’→6‘ARM ID’ 選擇需要控制的機器人。

　　這樣，我們就可以使用Wait/Release語句進行程序編程了。

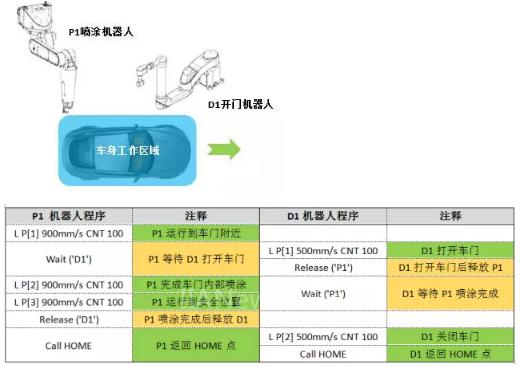

　　以下為噴涂機器人和開門機器人之間的邏輯互鎖示例：

　　上述表格中描述了P1噴涂機器人和D1開門機器人之間的簡單交互：

　　P1機器人首先運行到需要噴涂的車門附近、等待D1機器人將車門打開。D1機器人完成車門開啟后，發送Release信號給P1機器人，P1機器人開始進行車門內表面的噴涂，過程中D1機器人保持車門開啟，等待P1機器人噴涂完成。P1機器人噴涂完成后離開車門區域并同時發送Release信號給D1機器人，D1機器人將車門關閉。

　　實際上，對于整車生產線上的車身內表面自動化噴涂系統，機器人之間的互鎖通訊會更加復雜，需要編程者保持清醒的頭腦，理清工作邏輯。Wait/Release的功能正是FANUC基于此開發出的人性化功能，幫助我們的客戶更加簡單、高效的完成復雜系統的編程工作。
